1PC بال والوز

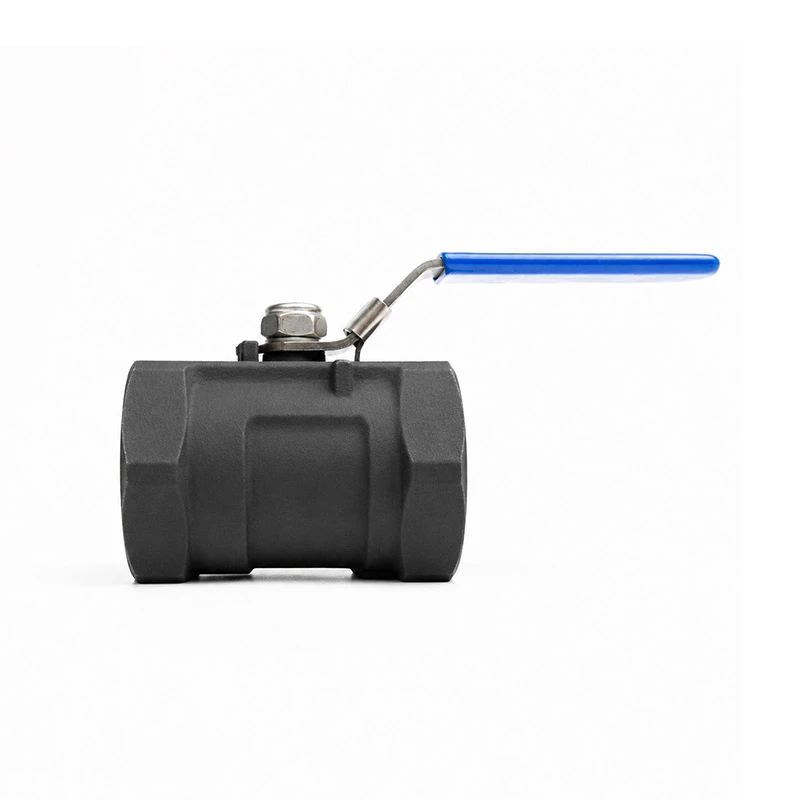

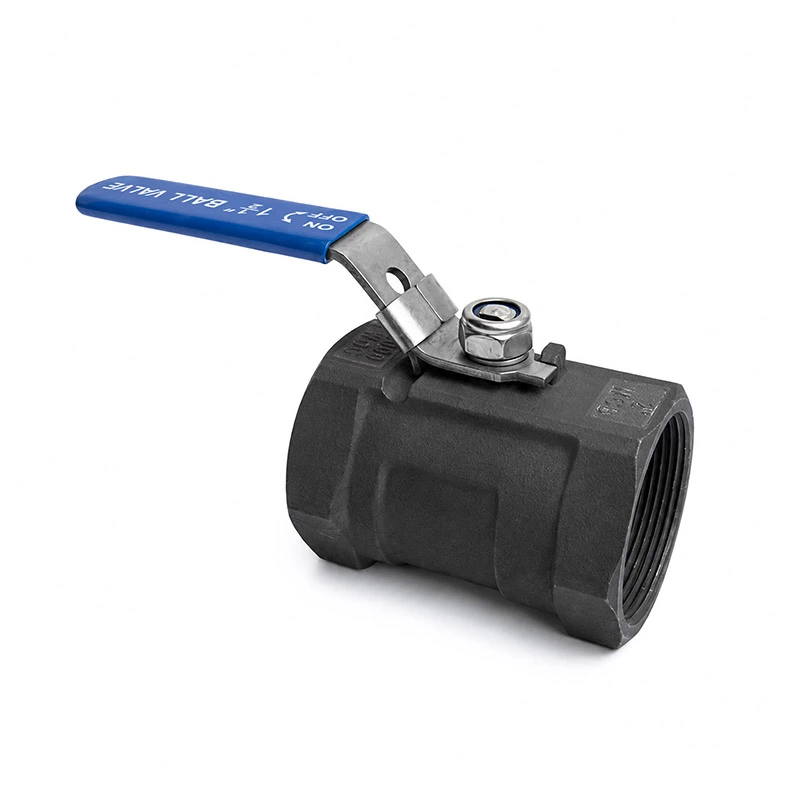

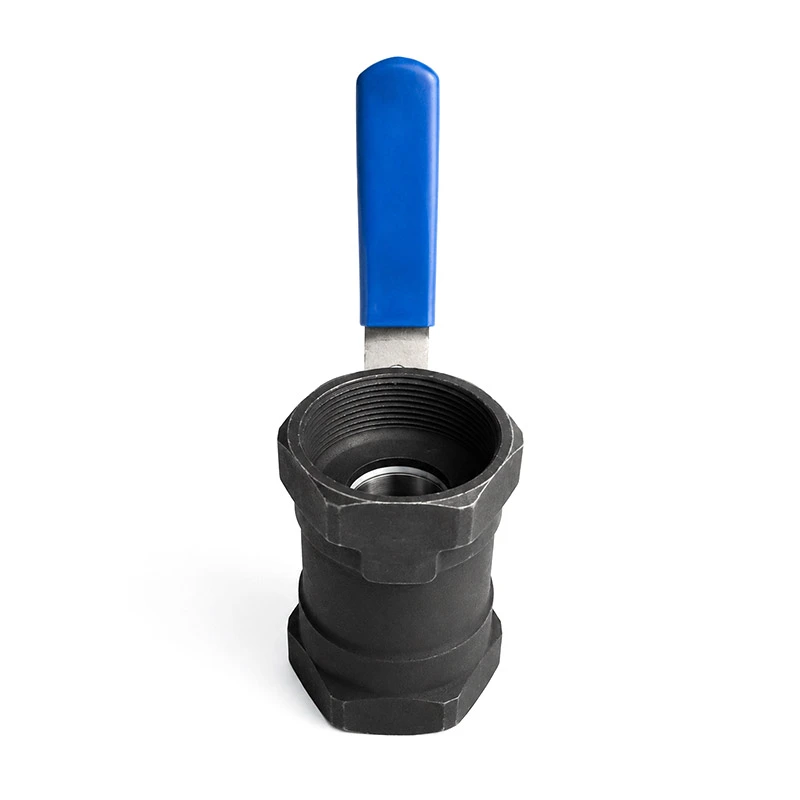

لاکنگ ڈیوائس کے ساتھ 1PC کاربن اسٹیل بال والو
چین میں مینوفیکچرر اور سپلائر کے طور پر، Shangtai Valve کا 1PC کاربن اسٹیل بال والو کو لاکنگ ڈیوائس کے ساتھ صنعتی پائپ لائن سسٹمز میں قابل اعتماد آن/آف کنٹرول کے لیے ڈیزائن کیا گیا ہے۔ ایک کمپیکٹ 1 پیس کاربن اسٹیل باڈی، ایک درست مشینی گیند، پائیدار سگ ماہی نشستیں، اور ایک لاک ایبل ہینڈل کے ساتھ، یہ والو غیر مجاز یا حادثاتی آپریشن کو روکنے میں مدد کرتے ہوئے محفوظ شٹ آف کارکردگی فراہم کرتا ہے۔
لاکنگ ڈیوائس کے ساتھ 1PC کاربن اسٹیل بال والو ایک مضبوط جسمانی ساخت کو عملی لاکنگ میکانزم کے ساتھ جوڑتا ہے، آپریٹرز کو بہاؤ کے مستحکم کنٹرول کو برقرار رکھنے اور غلط کام کے خطرے کو کم کرنے میں مدد کرنا۔
ملٹی پیس والو ڈھانچے کے مقابلے میں، 1 ٹکڑا باڈی ڈیزائن ایک کمپیکٹ پروفائل اور کم صلاحیت پیش کرتا ہے۔ بیرونی رساو پوائنٹس. کاربن اسٹیل کی تعمیر بہترین مکینیکل طاقت اور لاگت کی کارکردگی فراہم کرتی ہے، اس والو کو عام صنعتی ایپلی کیشنز کے لیے موزوں بنانا جہاں سٹینلیس سٹیل کی ضرورت نہیں ہے۔
پروڈکٹ ورکنگ اصول
والو میڈیا کے بہاؤ کو کنٹرول کرنے کے لیے کوارٹر ٹرن بال میکانزم کا استعمال کرتا ہے۔
جب ہینڈل کو پائپ لائن کے متوازی موڑ دیا جاتا ہے تو، گیند کا بور بہاؤ کے راستے کے ساتھ سیدھ میں آتا ہے، جس سے سے گزرنے کے لیے میڈیم۔ جب ہینڈل کو 90 ڈگری گھمایا جاتا ہے، تو گیند بہاؤ کی سمت میں کھڑی ہو جاتی ہے، گزرنے کو روکنا اور بہاؤ کو بند کرنا۔
پروڈکٹ کے پیرامیٹرز
| اہم ابعاد | 1/4" - 2" | پریشر کلاس | سی ایل 150 |
| تھریڈ سٹینڈرڈ | این پی ٹی، بی ایس پی | زیادہ سے زیادہ دباؤ | 285PSI |
| ڈیزائن اور مینوفیکچرنگ کے معیارات | ASME B16.34 | جانچ اور معائنہ | API598 |
| خصوصی ڈیزائن | لاکنگ ڈیوائس، اینٹی بلو آؤٹ اسٹیم | پریشر درجہ حرارت کی درجہ بندی | ASME B16.34 |
| پورٹ کی قسم | کم شدہ پورٹ | درجہ حرارت کی حد | -25℃~150℃ |
| جسمانی مواد | کاربن اسٹیل | گیند کا مواد | ایس ایس 304 |
| تنے کا مواد | ایس ایس 304 | نشست کا مواد | RPTFE(PTFE+15%fv) |
| اختیارات | دیگر مواد درخواست پر دستیاب ہیں۔ |

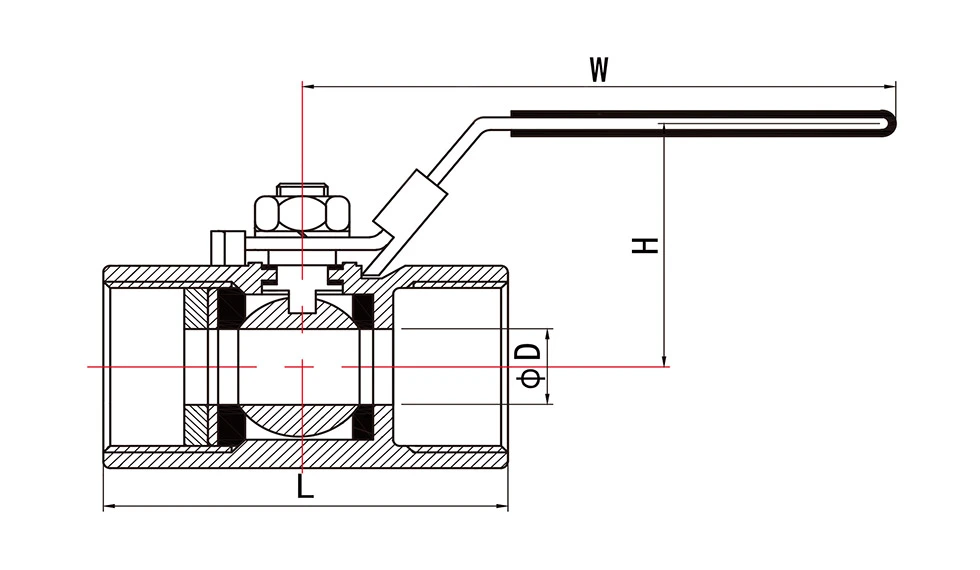

| سائز | طول و عرض (ملی میٹر) | |||
| D | W | H | L(+-2) | |
| 1/4" | 4.6 | 74 | 30 | 40 |
| 3/8" | 6.8 | 85 | 33 | 45 |
| 1/2" | 9.2 | 88 | 43 | 55 |
| 3/4" | 10 | 89 | 46 | 59 |
| 1" | 15 | 107 | 52 | 71 |
| 11/4" | 20 | 124 | 55 | 77 |
| 11/2" | 25 | 137 | 66 | 84 |
| 2" | 32 | 137 | 72 | 98 |
Kv VALUESperdida de carga de 1 bar.Across the valve.
Kv = کیوبک میٹر فی گھنٹہ میں پانی کے بہاؤ کی شرح جو 1 بار کا پریشر ڈراپ پیدا کرے گی۔
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| 3.5 | 4 | 5 | 13 | 28 | 40 | 78 | 109 |

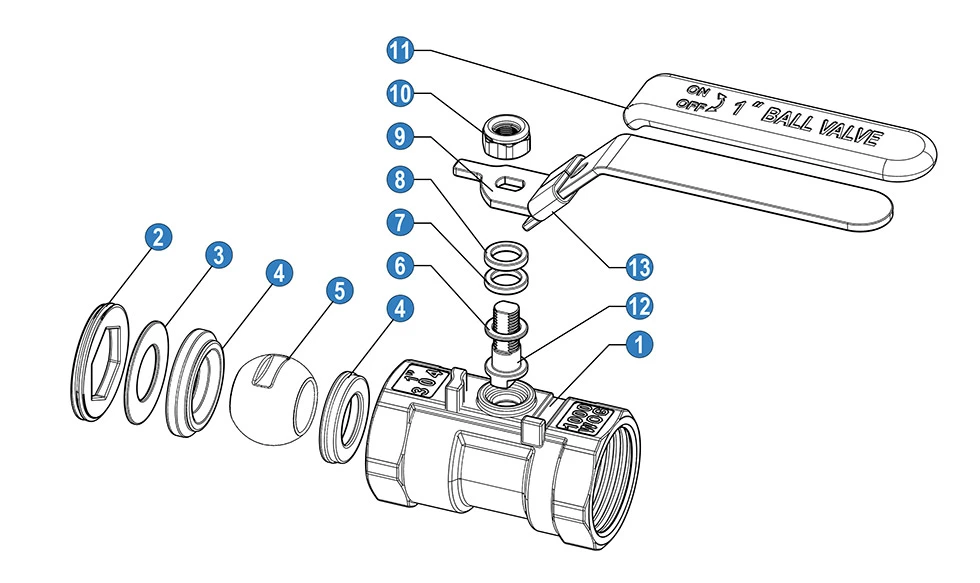

| نہیں | Denominacion / نام | مواد (*N/B) | ||
| 1 | جسم | کاربن اسٹیل | ||
| 2 | ٹوپی | کاربن اسٹیل | ||
| 3 | واشر | ایس ایس 316 | ایس ایس 304 | SS201 |
| 4 | بال سیٹ | پی ٹی ایف ای | ||
| 5 | گیند | ایس ایس 316 | ایس ایس 304 | SS201 |
| 6 | رگڑ کی انگوٹھی | پی ٹی ایف ای | ||
| 7 | تنوں کی پیکنگ | پی ٹی ایف ای | ||
| 8 | تنے کی انگوٹھی | پی ٹی ایف ای | ||
| 9 | سنبھالنا | SS201 | ||
| 10 | نٹ | SS201 | ||
| 11 | آستین کو ہینڈل کریں۔ | پیویسی | ||
| 12 | تنا | ایس ایس 316 | ایس ایس 304 | SS201 |
| 13 | لاکنگ ڈیوائس | SS201 | ||
* N: ANSI B 2.1 NPT کے مطابق تھریڈ ختم ہوتا ہے۔
* B: دھاگہ BS21 BSP کے مطابق ختم ہوتا ہے۔
فوائد
1 ٹکڑا باڈی ڈیزائن
کم جسم کے جوڑوں کے ساتھ کمپیکٹ ڈھانچہ، ممکنہ رساو پوائنٹس کو کم کرنے میں مدد کرتا ہے۔
کاربن اسٹیل کی طاقت
صنعتی پائپ لائن ایپلی کیشنز کے لیے مضبوط مکینیکل کارکردگی فراہم کرتا ہے۔
سیفٹی کنٹرول کے لیے لاک ایبل ہینڈل
محفوظ دیکھ بھال کے طریقہ کار کی حمایت کرتا ہے۔
قابل اعتماد شٹ آف کارکردگی
درست طریقے سے منتخب اور انسٹال ہونے پر درست گیند اور سگ ماہی والی نشستیں سگ ماہی کی مستحکم کارکردگی کو یقینی بناتی ہیں۔
کوئیک کوارٹر ٹرن آپریشن
سادہ 90 ڈگری آپریشن تیزی سے کھولنے اور بند کرنے کے قابل بناتا ہے۔
سٹینلیس سٹیل کا سستا متبادل
غیر corrosive میڈیا کے لئے مثالی جہاں اعلی طاقت اور اقتصادی لاگت کی ضرورت ہے.
متعدد ترتیب کے اختیارات
مختلف سائز، اختتامی کنکشن، دباؤ کی درجہ بندی، سگ ماہی مواد، اور سطح کے علاج کے ساتھ دستیاب ہے۔ درخواست کی ضروریات کے مطابق.
انتخاب کی تجاویز
لاکنگ ڈیوائس کے ساتھ 1PC کاربن اسٹیل بال والو کا انتخاب کرتے وقت، درج ذیل نکات پر غور کریں:
درمیانی مطابقت
تصدیق کریں کہ آیا والو کا مواد اور سگ ماہی کا مواد سیال کے لیے موزوں ہے، جیسے پانی، تیل، گیس، یا کمپریسڈ ہوا.
پریشر کی درجہ بندی
اصل ورکنگ پریشر اور سسٹم پریشر کلاس کے مطابق والو کا انتخاب کریں۔
کام کرنے کا درجہ حرارت
آپریٹنگ درجہ حرارت کی حد کی بنیاد پر موزوں سیٹ اور سیل مواد کا انتخاب کریں۔
والو سائز
مناسب بہاؤ کی گنجائش کو یقینی بنانے کے لیے والو کے سائز کو پائپ لائن کے قطر کے ساتھ جوڑیں۔
کنکشن کی قسم ختم کریں۔
پائپ لائن کے ڈیزائن کے مطابق تھریڈڈ، فلانگڈ، ویلڈیڈ، یا اپنی مرضی کے مطابق کنکشن کی قسمیں منتخب کریں۔
پورٹ کی قسم
جب کم پریشر ڈراپ کی ضرورت ہو تو مکمل بندرگاہ کی سفارش کی جاتی ہے۔ کمپیکٹ انسٹالیشن کے لیے کم شدہ پورٹ کا انتخاب کیا جا سکتا ہے۔ اور لاگت کی کارکردگی.
تالا لگانے کی ضرورت
تصدیق کریں کہ آیا والو کو کھلی پوزیشن، بند پوزیشن، یا دونوں میں بند کرنے کی ضرورت ہے۔
سطح کی حفاظت
بیرونی یا مرطوب ماحول کے لیے، مناسب کوٹنگ یا اینٹی سنکنرن علاج کی سفارش کی جاتی ہے۔
مصنوعات کا موازنہ
معیار کے معائنہ کا عمل
ہمارے معیار کے معائنہ کے عمل کو مستحکم کارکردگی اور قابل اعتماد ترسیل کو یقینی بنانے کے لیے ڈیزائن کیا گیا ہے۔
خام مال کا معائنہ
مواد کے گریڈ، ظاہری شکل، اور سرٹیفکیٹ کی پیداوار سے پہلے جانچ پڑتال کی جاتی ہے.
جہتی معائنہ
کلیدی طول و عرض مشینی کے دوران اور بعد میں ماپا جاتا ہے۔
اجزاء کا معائنہ
اسمبلی سے پہلے گیند، تنا، نشستیں، مہریں اور تالا لگانے والے حصوں کا معائنہ کیا جاتا ہے۔
اسمبلی معائنہ
والو تکنیکی ضروریات کے مطابق جمع کیا جاتا ہے، اور ہینڈل آپریشن کی جانچ پڑتال کی جاتی ہے.
پریشر ٹیسٹنگ
شیل ٹیسٹ اور سیٹ لیکیج ٹیسٹ قابل اطلاق معیارات یا کسٹمر کی ضروریات کے مطابق کئے جاتے ہیں۔
لاکنگ فنکشن ٹیسٹ
ہموار آپریشن اور محفوظ پوزیشننگ کو یقینی بنانے کے لیے لاکنگ ڈیوائس کو چیک کیا جاتا ہے۔
سطح اور مارکنگ معائنہ
کوٹنگ، سطح ختم، پروڈکٹ مارکنگ، اور نام پلیٹ کی تفصیلات کی تصدیق کی جاتی ہے۔
حتمی معائنہ اور پیکیجنگ چیک
پیکنگ سے پہلے ہر والو کا معائنہ کیا جاتا ہے تاکہ یہ یقینی بنایا جا سکے کہ یہ آرڈر کی ضروریات کو پورا کرتا ہے۔
ہمیں کیوں منتخب کریں۔
- صنعتی والو کی مصنوعات کے لیے تجربہ کار سپلائر
- مواد کے معائنہ سے حتمی جانچ تک مستحکم کوالٹی کنٹرول
- سائز، دباؤ، کنکشن، سگ ماہی مواد، اور سطح کے علاج کے لیے لچکدار حسب ضرورت
- OEM برانڈنگ، اپنی مرضی کے مطابق پیکیجنگ، اور پروجیکٹ آرڈرز کے لیے سپورٹ
- کوٹیشن، تکنیکی تصدیق، اور فروخت کے بعد سپورٹ کے لیے تیز جواب
- برآمد کے لیے تیار پیکیجنگ اور دستاویزات درخواست پر دستیاب ہیں۔
اکثر پوچھے گئے سوالات
Q1: 1 ٹکڑا بال والو کیا ہے؟
ایک 1 ٹکڑا بال والو ایک کمپیکٹ سنگل پیس جسمانی ساخت کا استعمال کرتا ہے۔ اس میں ملٹی پیس ڈیزائنوں کے مقابلے کم جسمانی جوڑ ہوتے ہیں، ممکنہ بیرونی رساو پوائنٹس کو کم کرنے میں مدد کرنا۔
Q2: لاکنگ ڈیوائس کا مقصد کیا ہے؟
تالا لگا کرنے والا آلہ ہینڈل کو کھلی یا بند پوزیشن میں تالے کے ساتھ محفوظ کرنے کی اجازت دیتا ہے، جس سے روکنے میں مدد ملتی ہے۔ حادثاتی آپریشن
Q3: یہ والو کس میڈیا کے لیے استعمال کیا جا سکتا ہے؟
یہ عام طور پر ہم آہنگ میڈیا جیسے پانی، تیل، گیس، کمپریسڈ ہوا، اور دیگر غیر سنکنرن سیالوں کے لیے استعمال ہوتا ہے۔ کے لیے سنکنرن میڈیا، سٹینلیس سٹیل یا خصوصی مواد کی سفارش کی جا سکتی ہے۔
Q4: کیا والو کو کھلی اور بند دونوں جگہوں پر بند کیا جا سکتا ہے؟
ہینڈل اور لاکنگ پلیٹ کے ڈیزائن پر منحصر ہے، والو کو مطلوبہ پوزیشن میں لاک کرنے کے لیے ترتیب دیا جا سکتا ہے۔ آرڈر کرنے سے پہلے براہ کرم اپنی لاکنگ کی ضرورت کی تصدیق کریں۔
Q5: کنکشن کی کون سی اقسام دستیاب ہیں؟
عام اختیارات میں تھریڈڈ، فلینجڈ، ویلڈیڈ، یا والو ڈیزائن کے لحاظ سے حسب ضرورت کنکشن شامل ہیں۔ درخواست
Q6: کیا کاربن سٹیل بیرونی استعمال کے لیے موزوں ہے؟
کاربن اسٹیل کو باہر مناسب کوٹنگ یا اینٹی سنکنرن علاج کے ساتھ استعمال کیا جاسکتا ہے۔ انتہائی سنکنرن کے لیے ماحول، اضافی تحفظ یا سٹینلیس سٹیل کی ضرورت ہو سکتی ہے۔
Q7: کوٹیشن کے لیے کونسی معلومات کی ضرورت ہے؟
براہ کرم والو کا سائز، دباؤ کی درجہ بندی، کنکشن کی قسم، درمیانہ، کام کرنے کا درجہ حرارت، مقدار، اور کوئی خاص فراہم کریں ضروریات
