چین پروفیشنل تھری وے بال والوز بنانے والا

شانتائیتھری وے بال والوز صنعتی پائپ لائن سسٹمز کے لیے ڈیزائن کیے گئے ہیں جن کے لیے ایک ہی والو باڈی میں فلو سوئچنگ، ڈائیورٹنگ، یا جوڑنے کی ضرورت ہوتی ہے۔ تین بندرگاہوں اور قابل انتخاب L-port یا T-port بہاؤ کے نمونوں کے ساتھ، وہ پائپ لائن کے انتظامات کو آسان بنانے میں مدد کرتے ہوئے مختلف پائپ لائن راستوں کے درمیان میڈیا کو ڈائریکٹ کر سکتے ہیں۔

یہ والوز پانی کی صفائی، کیمیائی پروسیسنگ، HVAC، خوراک اور مشروبات، کمپریسڈ ہوا، ایندھن کی منتقلی، اور عام صنعتی سیال ہینڈلنگ کے لیے موزوں ہیں۔ Shangtai مطلوبہ میڈیم، پریشر، درجہ حرارت، اور پائپ لائن کی ترتیب کے مطابق کنکشن کی مختلف اقسام، مواد، سگ ماہی کے اختیارات، اور آپریٹنگ کے طریقے فراہم کرتا ہے۔ بال والو کی دیگر تعمیرات کے لیے، ہمارا دیکھیںگیند والو کی مصنوعات کی حد.

ایل پورٹ اور ٹی پورٹ فلو پیٹرن

اندرونی بال کی ترتیب اس بات کا تعین کرتی ہے کہ کس طرح تین بندرگاہیں مختلف ہینڈل پوزیشنوں پر جڑی ہوئی ہیں۔ ایل پورٹ اور ٹی پورٹ ڈیزائن قابل تبادلہ نہیں ہیں کیونکہ وہ مختلف بہاؤ کے راستے کے مجموعے فراہم کرتے ہیں۔

ایل پورٹ تھری وے کنفیگریشن

ایل پورٹ کا انتظام عام طور پر اس وقت استعمال ہوتا ہے جب والو کو دو دستیاب راستوں کے درمیان بہاؤ کو تبدیل کرنے کی ضرورت ہوتی ہے۔ بال کے مخصوص ڈیزائن پر منحصر ہے، یہ میڈیم کو ایک انلیٹ سے دو آؤٹ لیٹس میں سے ایک کی طرف لے جا سکتا ہے، یا دو بہاؤ کی سمتوں کے درمیان سوئچ کر سکتا ہے۔

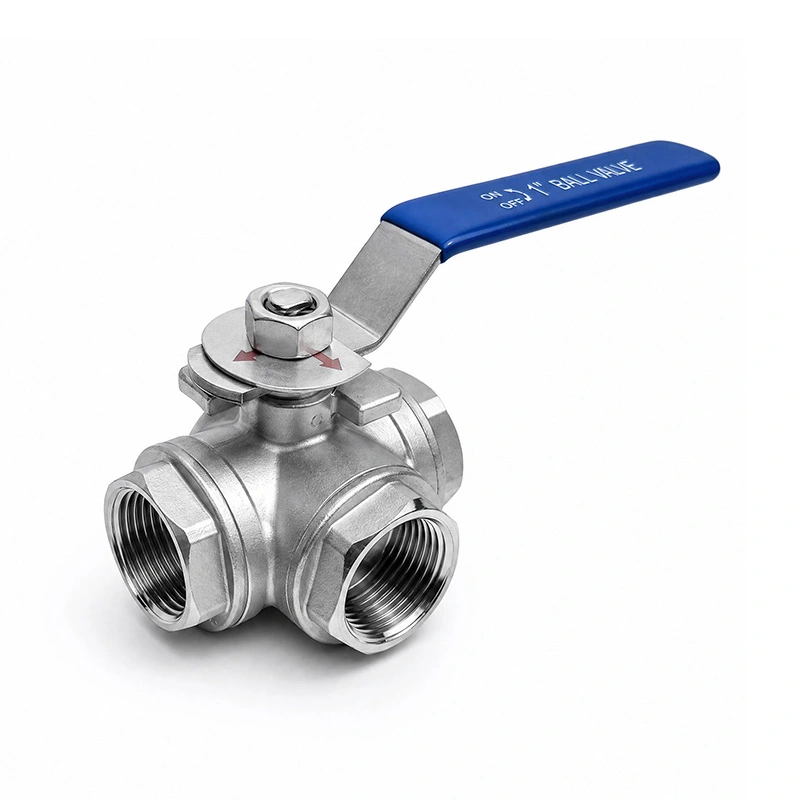

ٹی پورٹ تھری وے کنفیگریشن

ٹی پورٹ کا انتظام اضافی بہاؤ کے راستے کے امتزاج فراہم کرتا ہے اور اس کا استعمال ان ایپلی کیشنز کے لیے کیا جا سکتا ہے جس میں موڑ یا بہاؤ کا امتزاج شامل ہو۔ اصل دستیاب راستے اندرونی بال جیومیٹری اور ہینڈل پوزیشن پر منحصر ہیں، لہذا پیداوار سے پہلے مطلوبہ آپریٹنگ ترتیب کی تصدیق کی جانی چاہیے۔

فلو سوئچنگ، ڈائیورٹنگ اور کمبائننگ

ایک معیاری دو پورٹ بال والو کے برعکس جو بنیادی طور پر آن/آف آئسولیشن کے لیے استعمال ہوتا ہے، تین طرفہ کنفیگریشن والو کو متعدد پائپ لائن راستوں کے درمیان بہاؤ کو منظم کرنے کی اجازت دیتی ہے۔ پورٹ پیٹرن پر منحصر ہے، اس کا استعمال لائنوں کے درمیان سوئچ کرنے، ایک میڈیم کو مختلف آلات کی طرف موڑنے، یا ہم آہنگ اسٹریمز کو جوڑنے کے لیے کیا جا سکتا ہے۔

یہ پائپنگ کے مخصوص انتظامات میں مطلوبہ انفرادی والوز کی تعداد کو کم کر سکتا ہے اور سامان کی ترتیب کو آسان بنا سکتا ہے۔ والو کی ترتیب کو ہمیشہ پائپ کے سائز کے بجائے اصل عمل کے بہاؤ کی ضروریات کے مطابق منتخب کیا جانا چاہئے۔

مختلف پائپ لائن سسٹمز کے لیے کنکشن کے اختیارات

شانتائی پائپ لائن کے معیار اور تنصیب کی ضروریات کے مطابق مختلف اختتامی کنکشن کنفیگریشن فراہم کر سکتا ہے۔ دستیاب اختیارات میں تھریڈڈ، فلینجڈ، ساکٹ ویلڈ، اور بٹ ویلڈ کنکشن شامل ہو سکتے ہیں، یہ والو کے ڈیزائن اور تفصیلات پر منحصر ہے۔

کنکشن کے انتخاب میں پائپ کے برائے نام سائز، دباؤ کی درجہ بندی، تنصیب کا طریقہ، ارد گرد کا سامان، اور قابل اطلاق پروجیکٹ کے معیارات پر غور کرنا چاہیے۔ موجودہ والو کو تبدیل کرتے وقت، کنکشن کی اصل تفصیلات یا ڈرائنگ فراہم کرنے سے مطابقت کی تصدیق میں مدد مل سکتی ہے۔

مواد اور سگ ماہی کا انتخاب

جسم اور اندرونی مواد کا انتخاب کام کرنے کے درمیانے درجے، دباؤ، درجہ حرارت، اور سنکنرن کے حالات پر مبنی ہونا چاہئے. گیند، اسٹیم، سیٹیں، اور سگ ماہی کے اجزاء بھی سروس میڈیم اور آپریٹنگ ماحول کے ساتھ ہم آہنگ ہونے چاہئیں۔

عام سگ ماہی کے مواد میں PTFE، تقویت یافتہ PTFE، اور دیگر ایپلیکیشن مخصوص مواد شامل ہو سکتے ہیں۔ مناسب سگ ماہی کی ترتیب اصل درجہ حرارت کی حد، کیمیائی مطابقت، دباؤ کے حالات، اور مطلوبہ خدمت کی کارکردگی پر منحصر ہے۔

دستی اور خودکار آپریشن

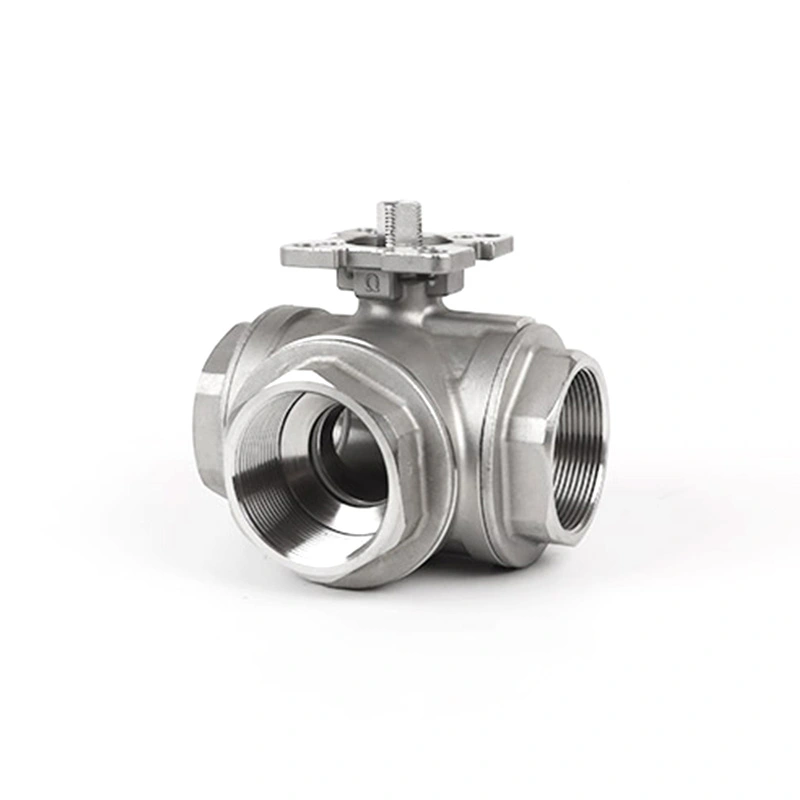

جب ریموٹ یا خودکار فلو سوئچنگ کی ضرورت ہو تو تین طرفہ کنفیگریشنز کو دستی طور پر چلایا جا سکتا ہے یا ایکچیویٹر کے ساتھ مربوط کیا جا سکتا ہے۔ دستی ہینڈل مقامی آپریشن کے لیے موزوں ہیں، جب کہ نیومیٹک اور الیکٹرک ایکچویٹرز کو خودکار پراسیس سسٹم کے لیے سمجھا جا سکتا ہے۔

فعال ایپلی کیشنز کے لیے، مطلوبہ کنٹرول موڈ، آپریٹنگ سیکوئنس، ایکچیویٹر کی قسم، پاور سپلائی یا ایئر سپلائی، اور فیل محفوظ ضروریات کی پیداوار سے پہلے تصدیق کی جانی چاہیے۔ ایکچیویٹر کو والو ٹارک اور آپریٹنگ حالات سے بھی صحیح طریقے سے ملایا جانا چاہیے۔

پروڈکٹ ایپلی کیشنز

تھری پورٹ فلو سوئچنگ ان سسٹمز میں کارآمد ہے جہاں ایک پائپ لائن کو مختلف عمل کے راستوں یا آلات سے جڑنے کی ضرورت ہوتی ہے۔ عام ایپلی کیشنز میں پانی کے علاج کے نظام، HVAC گردش لائنیں، کیمیائی پروسیسنگ، خوراک اور مشروبات کا سامان، کمپریسڈ ایئر سسٹم، ایندھن کی منتقلی، سیال کی تقسیم، اور عام صنعتی افادیت شامل ہیں۔

اصل موزونیت درمیانے درجے، دباؤ، درجہ حرارت، بہاؤ کی شرح، مواد کی مطابقت، اور مطلوبہ سوئچنگ پیٹرن پر منحصر ہے۔ ایسے ایپلی کیشنز کے لیے جن کے لیے بہاؤ کے راستے کے انتخاب کے بجائے سادہ دو طرفہ تنہائی کی ضرورت ہوتی ہے، ایک معیاری2 پیس بال والویا3 ٹکڑا بال والوزیادہ مناسب ہو سکتا ہے.

مینوفیکچرنگ اور کوالٹی کا معائنہ

شانتائی مخصوص والو کنفیگریشن کے مطابق مشینی، اسمبلی، معائنہ، پریشر ٹیسٹنگ، اور حتمی تیاری کا انتظام کرتا ہے۔ تین طرفہ مصنوعات کے لیے، بندرگاہ کے انتظام، بال کی سمت، سگ ماہی کی کارکردگی، آپریٹنگ پوزیشن، اور کنکشن کے طول و عرض پر خاص توجہ دی جانی چاہیے۔

پراجیکٹ کے لیے مخصوص تکنیکی تقاضوں کا پروڈکشن سے پہلے جائزہ لیا جا سکتا ہے، بشمول مواد، دباؤ کی درجہ بندی، کنکشن کے معیارات، بہاؤ کا نمونہ، ایکچیویٹر کی ضروریات، اور مطلوبہ دستاویزات۔ اس سے یہ یقینی بنانے میں مدد ملتی ہے کہ فراہم کردہ والو کی ترتیب مطلوبہ پائپ لائن لے آؤٹ سے مطابقت رکھتی ہے۔

صحیح تھری وے بال والوز کا انتخاب کیسے کریں۔

درست انتخاب صرف والو کے سائز کے بجائے مطلوبہ بہاؤ کے راستے سے شروع ہوتا ہے۔ کوٹیشن کی درخواست کرنے سے پہلے، جہاں دستیاب ہو درج ذیل معلومات تیار کریں:

• والو سائز اور برائے نام پائپ قطر
• ایل پورٹ یا ٹی پورٹ کی ضرورت
• درکار inlet اور آؤٹ لیٹ بہاؤ کے راستے
• کام کرنے والے درمیانے اور سیال کی خصوصیات
• ورکنگ پریشر اور پریشر کی درجہ بندی
• آپریٹنگ درجہ حرارت
• جسم اور سگ ماہی مواد کی ضروریات
• تھریڈڈ، فلانگڈ، ساکٹ ویلڈ، یا بٹ ویلڈ کنکشن
• دستی، نیومیٹک، یا برقی آپریشن
• ایکچوایٹر وولٹیج، ہوا کی فراہمی، یا کنٹرول کی ضروریات
• مطلوبہ مقدار اور منصوبے کی دستاویزات
• فلو ڈایاگرام یا پائپ لائن ڈرائنگ، اگر دستیاب ہو۔

اگر آپ کو یقین نہیں ہے کہ ایل پورٹ یا ٹی پورٹ کنفیگریشن آپ کی پائپ لائن سے مماثل ہے،اپنا فلو ڈایاگرام اور والو کی ضروریات بھیجیں۔شانتائی کو ہماری ٹیم کوٹیشن سے پہلے بہاؤ کے راستوں اور تکنیکی پیرامیٹرز کا جائزہ لے سکتی ہے۔
