2 پی سی بال والوز

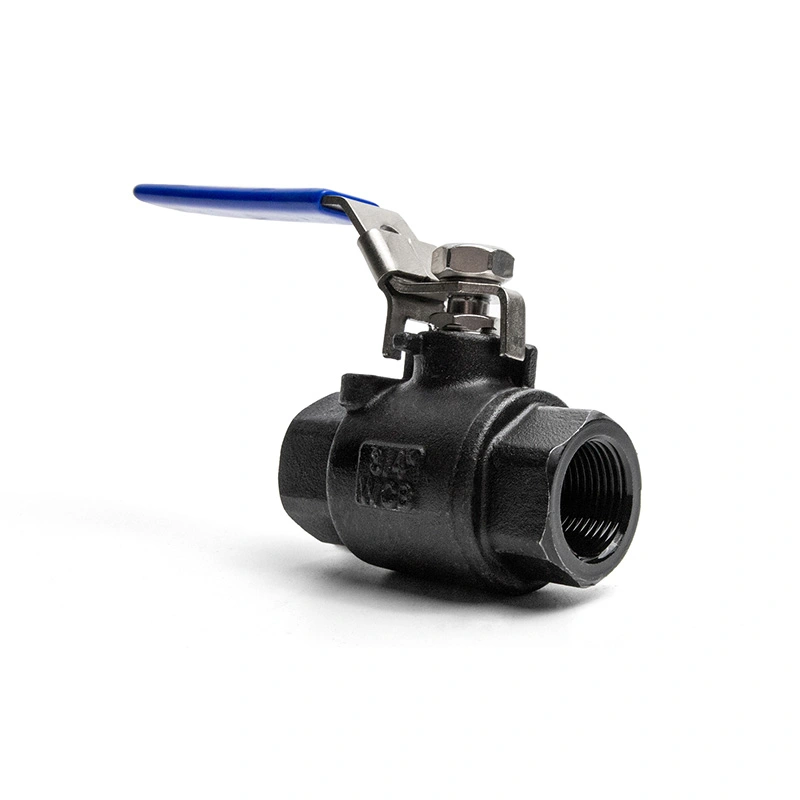

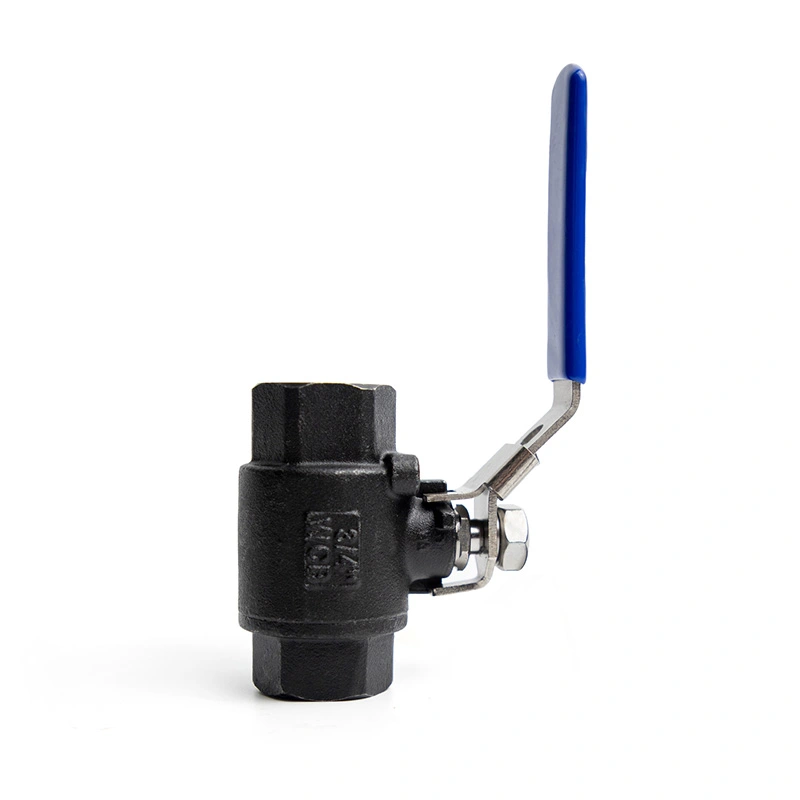

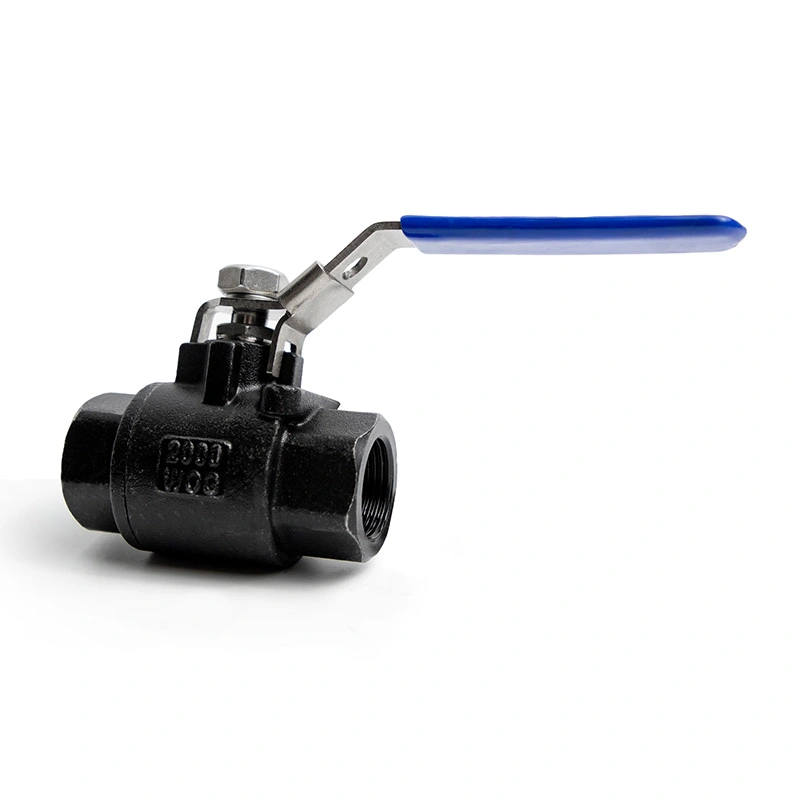

2PC کاربن اسٹیل بال والو 2000WOG لاکنگ ڈیوائس کے ساتھ
Shangtai والو 1975 PSI تک صنعتی شٹ آف سروس کے لیے لاکنگ ڈیوائس کے ساتھ 2PC کاربن اسٹیل بال والو 2000WOG فراہم کرتا ہے۔ اس کا ٹو پیس باڈی مہر کو تبدیل کرنے میں سہولت فراہم کرتا ہے، جبکہ لاکنگ ہینڈل حادثاتی آپریشن کو روکنے میں مدد کرتا ہے۔ فیکٹری کی قیمتوں کا تعین، بلک آرڈرز، کوٹیشنز اور OEM ضروریات تصریحات کی بنیاد پر دستیاب ہیں۔
Shangtai 2PC کاربن اسٹیل بال والو 2000WOG لاکنگ ڈیوائس کے ساتھ قابل اعتماد آن/آف کنٹرول کے لیے ڈیزائن کیا گیا ہے۔ ہائی پریشر صنعتی پائپ لائنز 1975 PSI تک دباؤ کی صلاحیت کے ساتھ، یہ والو کے لیے موزوں ہے۔ پانی، تیل، گیس، کمپریسڈ ہوا، اور غیر شاک حالات میں ہم آہنگ صنعتی سیال ایپلی کیشنز کا مطالبہ۔
دو ٹکڑوں کا جسمانی ڈھانچہ والو کو بہت سے ون پیس ڈیزائنوں سے زیادہ قابل استعمال بناتا ہے۔ جب دیکھ بھال ہے۔ ضرورت کے مطابق، والو کو زیادہ آسانی سے جدا کیا جا سکتا ہے، جس سے سیٹوں کی تبدیلی اور سگ ماہی کے اجزاء سروس کی زندگی کو بڑھانا اور متبادل لاگت کو کم کرنا۔
مستقل معیار کو یقینی بنانے کے لیے، والو کو کوالٹی کنٹرول کے چار مراحل کے ذریعے خام باڈی خالی سے لے کر معائنہ کیا جاتا ہے۔ تیار مصنوعات:
خام باڈی خالی معائنہ - ظاہری شکل، طول و عرض، اور مادی حالت کو چیک کرتا ہے۔
مشینی معائنہ - دھاگوں، سیل کرنے والی سطحوں، بور کی درستگی، اور کلیدی جہتوں کی تصدیق کرتا ہے۔
اسمبلی معائنہ - گیند، سیٹیں، اسٹیم، سیلنگ رِنگز، ہینڈل، اور لاکنگ ڈیوائس کی جانچ کرتا ہے۔
حتمی معائنہ - دباؤ کی جانچ، رساو کی جانچ، آپریشن ٹیسٹنگ، مارکنگ، اور پیکیجنگ معائنہ شامل ہے۔
یہ سخت معیار کا عمل مصنوعات کی مستقل مزاجی کو بہتر بنانے، خراب شرحوں کو کم کرنے اور زیادہ قابل اعتماد فراہمی میں مدد کرتا ہے۔ صنعتی صارفین کے لیے والوز۔
| اہم ابعاد | 1/4 انچ - 6 انچ |
| پریشر کلاس | سی ایل 800 |
| تھریڈ سٹینڈرڈ | این پی ٹی، بی ایس پی |
| زیادہ سے زیادہ دباؤ | 1975PSI |
| ڈیزائن اور مینوفیکچرنگ کے معیارات | ISO17292/API608 |
| جانچ اور معائنہ | API598 |
| پریشر درجہ حرارت کی درجہ بندی | ASME B16.34 |
| درجہ حرارت کی حد | -25℃~150℃ |
| جسمانی مواد | کاربن اسٹیل |
| گیند کا مواد | ASTM A182 F304 |
| تنے کا مواد | ASTM A182 F304 |
| نشست کا مواد | RPTFE(PTFE+15%fv) |
| اختیارات | دیگر مواد درخواست پر دستیاب ہیں۔ |

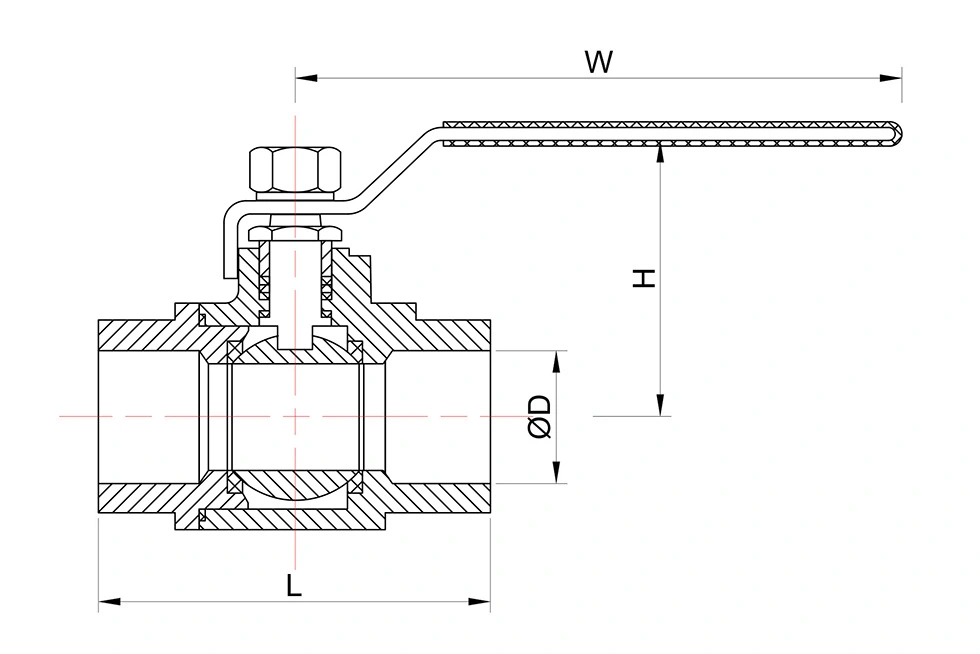

| سائز | 1/4" | 1/2" | 3/8" | 3/4" | 1" | 1 1/2" | 2" |
| d | 10 | 15 | 10 | 20 | 25 | 38 | 48 |
| L±1.6 | 66 | 75.5 | 66 | 80.5 | 90 | 120.5 | 139 |
| H | 47 | 63.5 | 43 | 67.5 | 77.5 | 87.5 | 109 |
| W | 102 | 114 | 103 | 128 | 140 | 173 | 224 |

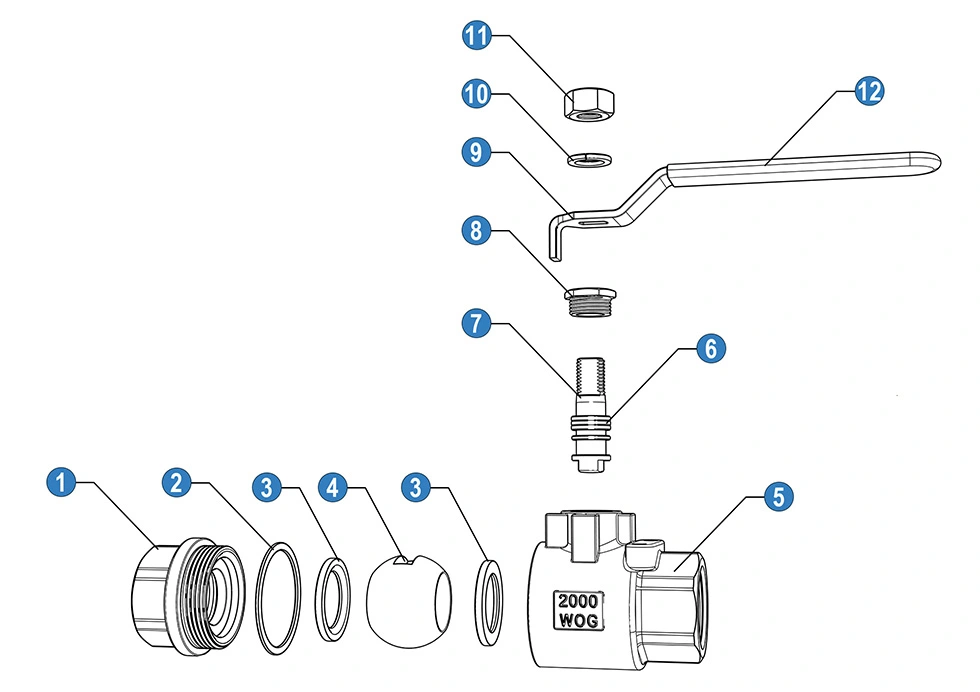

| NO | نام | مواد | ||
| 1 | CAP | کاربن اسٹیل | ||
| 2 | گسکیٹ | پی ٹی ایف ای | ||
| 3 | بال سیٹ | پی ٹی ایف ای | ||
| 4 | گیند | SS201 | SS304 | SS316 |
| 5 | جسم | کاربن اسٹیل | ||
| 6 | تنوں کی پیکنگ | پی ٹی ایف ای | ||
| 7 | تنا | ایس ایس 201 | ایس ایس 304 | ایس ایس 316 |
| 8 | غدود | ایس ایس 201 | ایس ایس 304 | ایس ایس 316 |
| 9 | سنبھالنا | ایس ایس | ||
| 10 | اسپرنگ واشر | SS201 | ||
| 11 | نٹ | SS201 | ||
| 12 | ہینڈل کور | پیویسی | ||
*N: ANSI B 2.1 NPT کے مطابق تھریڈ ختم ہوتا ہے۔
*B: دھاگہ BS21 BSP کے مطابق ختم ہوتا ہے۔
والو کام کرنے کا اصول
ایک بال والو والو کے جسم کے اندر ایک درست ڈرل شدہ گیند کو گھما کر بہاؤ کو کنٹرول کرتا ہے۔
اوپن پوزیشن
جب ہینڈل پائپ لائن کے متوازی ہوتا ہے تو، گیند کے ذریعے سوراخ پائپ کے ساتھ منسلک ہوتا ہے۔ سیال گزرتا ہے۔ کم بہاؤ مزاحمت کے ساتھ والو.
بند پوزیشن
جب ہینڈل کو 90 ڈگری موڑ دیا جاتا ہے تو گیند کا ٹھوس پہلو بہاؤ کے راستے کو روکتا ہے۔ نشستوں کے خلاف دبائیں ایک سخت شٹ آف مہر بنانے کے لیے گیند۔
لاکنگ فنکشن
والو کے کھلنے یا بند ہونے کے بعد، لاک کرنے والا آلہ ہینڈل کی پوزیشن کو محفوظ بنا سکتا ہے۔ یہ روکنے میں مدد کرتا ہے۔ غلط آپریشن، غیر مجاز آپریشن، یا کمپن کی وجہ سے حادثاتی حرکت۔
دو ٹکڑا بحالی ڈیزائن
دو ٹکڑا باڈی ایک ٹکڑا والو کے مقابلے میں آسانی سے جدا کرنے کی اجازت دیتا ہے۔ نشستیں، مہریں، اور متعلقہ سگ ماہی حصے جب ضرورت ہو تو معائنہ یا تبدیل کیا جا سکتا ہے، والو کی کام کی زندگی کو بڑھانے میں مدد ملتی ہے.
نوٹ: بال والوز بنیادی طور پر مکمل طور پر کھلی یا مکمل بند سروس کے لیے بنائے گئے ہیں۔ طویل مدتی تھروٹلنگ کی سفارش نہیں کی جاتی ہے۔ کیونکہ یہ گیند اور سیٹوں کو نقصان پہنچا سکتا ہے۔
قابل اطلاق صنعتیں اور وجوہات
| صنعت / درخواست | یہ والو کیوں موزوں ہے۔ |
| تیل اور گیس کے نظام | 1975 PSI تک ہائی پریشر کی درجہ بندی اسے تیل، گیس اور ایندھن کی منتقلی کی لائنوں کے لیے موزوں بناتی ہے۔ ہم آہنگ حالات. لاک ایبل ہینڈل اہم آئسولیشن پوائنٹس کو کنٹرول کرنے میں مدد کرتا ہے۔ |
| کمپریسڈ ایئر اینڈ گیس لائنز | ہائی پریشر ہوا اور گیس کے نظام کے لیے فوری سہ ماہی بند اور قابل اعتماد سگ ماہی فراہم کرتا ہے۔ دی تالا لگا آلہ حادثاتی آپریشن کو روکنے میں مدد کرتا ہے۔ |
| ہائیڈرولک اور چکنا کرنے کے نظام | کاربن اسٹیل باڈی اور ہائی پریشر ڈیزائن بہت سے تیل پر مبنی نظاموں کے لیے موزوں ہیں۔ دو ٹکڑا ڈھانچہ آسان دیکھ بھال اور مہر کی تبدیلی کی اجازت دیتا ہے۔ |
| پیٹرو کیمیکل اور ریفائنری یوٹیلیٹی لائنز | ہم آہنگ پانی، تیل، اور گیس یوٹیلیٹی خدمات کے لیے موزوں ہے۔ لاکنگ فنکشن محفوظ آپریشن کی حمایت کرتا ہے۔ پیچیدہ پودوں کے ماحول میں۔ |
| صنعتی مشینری اور سکڈ ماونٹڈ آلات | کومپیکٹ ڈھانچہ، فوری آپریشن، اور قابل خدمت ڈیزائن اسے OEM آلات، ٹیسٹ کے لیے عملی بناتا ہے۔ بینچز، کمپریسر سکڈز، اور پروسیس ماڈیولز۔ |
| واٹر ٹریٹمنٹ اور ہائی پریشر واٹر سسٹم | ہم آہنگ ہائی پریشر واٹر لائنوں کے لیے استعمال کیا جا سکتا ہے جہاں قابل اعتماد شٹ آف اور پائیدار تعمیر مطلوب ہیں. |
| پاور پلانٹ سے متعلق معاون نظام | ہم آہنگ معاون پانی، تیل اور گیس کی لائنوں کے لیے موزوں ہے جہاں ہائی پریشر شٹ آف کی ضرورت ہے۔ استعمال سے پہلے درجہ حرارت اور درمیانے درجے کی مطابقت کی تصدیق کی جانی چاہئے۔ |
| کان کنی، تعمیراتی اور بھاری سامان | مضبوط کاربن اسٹیل کی تعمیر اور لاک ایبل آپریشن سخت کام کرنے والے ماحول میں مفید ہے جہاں حادثاتی والو کی نقل و حرکت سے گریز کرنا چاہیے۔ |
انتخابی نوٹ: کاربن اسٹیل مضبوط اور سرمایہ کاری مؤثر ہے، لیکن یہ انتہائی سنکنرن میڈیا کے لیے بہترین انتخاب نہیں ہے۔ corrosive کیمیکلز یا سمندری ماحول کے لیے، سٹینلیس سٹیل یا خصوصی مواد کے اختیارات پر غور کیا جانا چاہیے۔
