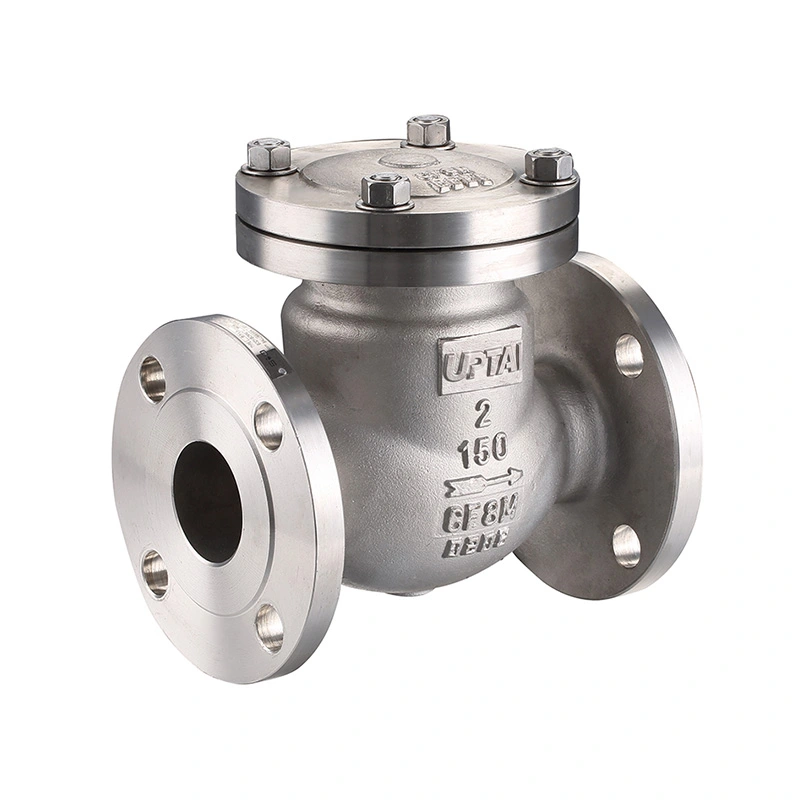

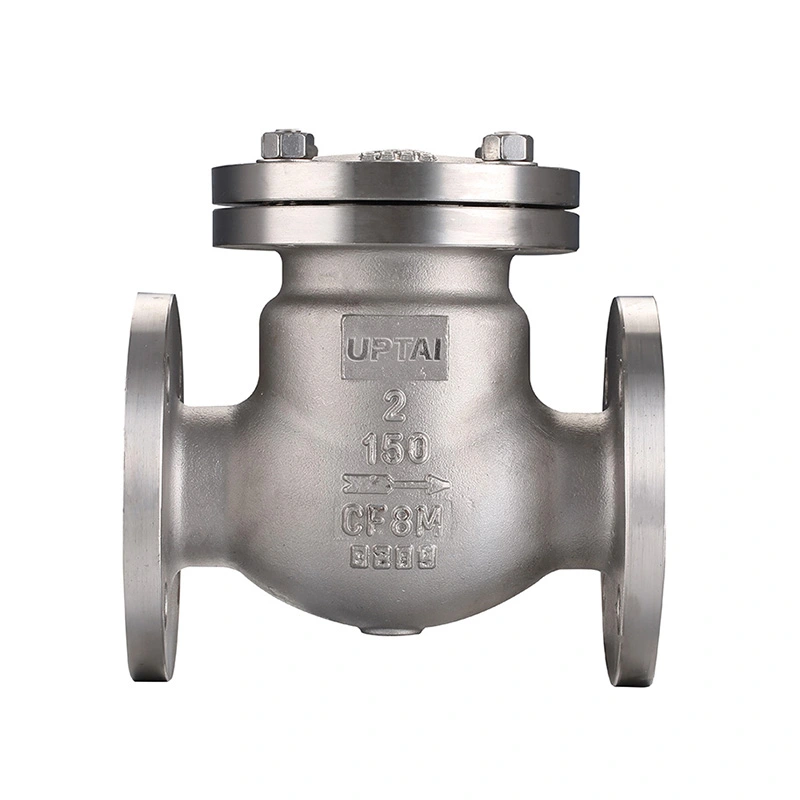

سوئنگ چیک والو اے این ایس آئی کلاس 150

سوئنگ چیک والو ANSI کلاس 150 صنعتی پائپنگ میں بہاؤ کی سمت کو کنٹرول کرنے کے لیے ایک ہنگڈ ڈسک کے ساتھ ایک نان ریٹرن والو ہے۔ ڈسک عمل کے بہاؤ کے ساتھ حرکت کرتی ہے اور جب بہاؤ گرتا ہے یا الٹ جاتا ہے تو بند ہو جاتا ہے۔ عام آپریشن کے لیے کسی بیرونی ایکچوایٹر کی ضرورت نہیں ہے۔

یہ والو ہم آہنگ پانی، بھاپ، تیل، گیس، سمندری پانی اور صنعتی سیالوں کے لیے دستیاب ہے۔ مخصوص کنفیگریشن جسم کے لیے CF8M سٹینلیس سٹیل اور ڈسک اور F316 سیٹ کے لیے استعمال کرتی ہے۔ والو کا انتخاب اصل درمیانے درجے، دباؤ، درجہ حرارت، پائپ کے سائز اور تنصیب کے انتظامات پر مبنی ہونا چاہئے۔

اہم ابعاد

والو کی تعمیر

والو بنیادی طور پر ایک جسم، ہنگڈ ڈسک، سیٹ، قبضہ میکانزم اور سگ ماہی کے اجزاء پر مشتمل ہوتا ہے۔ ڈسک جسم کے اندر نصب ہوتی ہے اور آپریشن کے دوران اپنے قبضے کے گرد گھومتی ہے۔ یہ ترتیب والو کو آگے کے بہاؤ کے ساتھ کھولنے اور بہاؤ کی حالت بدلنے پر سیٹ کی طرف واپس آنے کی اجازت دیتا ہے۔

ہینگڈ ڈسک

درمیانے درجے کے والو کے ذریعے بہتی ہوئی ڈسک سیٹ سے ہٹ جاتی ہے۔ جب آگے کا بہاؤ کم ہوجاتا ہے، تو ڈسک بند پوزیشن کی طرف واپس چلی جاتی ہے۔ ڈسک کی حرکت بہاؤ کی رفتار، تنصیب کی پوزیشن اور اندرونی والو جیومیٹری سے متاثر ہوتی ہے۔

سیٹ اور سگ ماہی کی سطح

درج سیٹ کا مواد ASTM A182 F316 ہے۔ والو بند ہونے پر سیٹ اور ڈسک سیل کرنے والی سطحیں شٹ آف انٹرفیس بناتی ہیں۔ اگر رساو یا غیر معمولی بندش کا مشاہدہ کیا جاتا ہے تو بحالی کے دوران ان کی حالت کی جانچ کی جانی چاہئے۔

بہاؤ کی سمت اور تنصیب

والو کو جسم پر نشان زد بہاؤ کی سمت کے مطابق نصب کیا جانا چاہئے۔ تنصیب سے پہلے، والو کے ارد گرد تیر، کنکشن کے طول و عرض اور دستیاب کلیئرنس کو چیک کریں. ڈسک کے پاس اتنی جگہ ہونی چاہیے کہ وہ ارد گرد کی پائپنگ یا آلات سے رابطہ کیے بغیر اپنی آپریٹنگ رینج سے گزر سکے۔

افقی تنصیب

افقی تنصیب عام طور پر سوئنگ چیک والوز کے لیے استعمال ہوتی ہے۔ والو کو پوزیشن میں رکھا جانا چاہئے تاکہ ڈسک آزادانہ طور پر حرکت کر سکے اور جب آگے کا بہاؤ کم ہو جائے تو سیٹ پر واپس آ سکے۔

عمودی تنصیب

عمودی تنصیب والو ڈیزائن اور بہاؤ کی سمت پر منحصر ہے. تنصیب کو حقیقی بہاؤ کے حالات کے تحت ڈسک کو صحیح طریقے سے بند ہونے کی اجازت دینی چاہیے۔ تنصیب سے پہلے مخصوص ماڈل اور پائپ لائن کے انتظام کی تصدیق کی جانی چاہئے۔

پائپ لائن کنکشن

درج کنکشن کی تفصیلات میں NPT اور BSP تھریڈز شامل ہیں۔ ملن پائپ یا فٹنگ کو متعلقہ دھاگے کی تفصیلات کا استعمال کرنا چاہئے۔ تنصیب کے دوران، ضرورت سے زیادہ سختی سے بچیں جو والو کے جسم یا تھریڈڈ کنکشن کو نقصان پہنچا سکتی ہے۔

بہاؤ اور دباؤ کی خصوصیات

جب والو کھلا ہوتا ہے، تو ڈسک بہاؤ کے راستے سے دور ہو جاتی ہے۔ والو کے ذریعے پریشر ڈراپ اس کے سائز، اندرونی گزرنے، بہاؤ کی شرح اور درمیانے درجے کی خصوصیات پر منحصر ہے۔ ہائی فلو سسٹمز کے لیے، والو کا سائز صرف پائپ سائز کے بجائے مطلوبہ بہاؤ کی شرح کے مطابق منتخب کیا جانا چاہیے۔

درج شدہ پریشر کلاس CL150 ہے، جس کا زیادہ سے زیادہ پریشر 285 PSI ہے۔ قابل اجازت کام کا دباؤ درجہ حرارت اور مواد کے ساتھ مختلف ہو سکتا ہے، لہذا آپریٹنگ دباؤ اور درجہ حرارت کو قابل اطلاق دباؤ درجہ حرارت کی درجہ بندی کے ساتھ مل کر چیک کیا جانا چاہیے۔

پمپ ڈسچارج لائنوں اور بدلتے ہوئے بہاؤ کے حالات کے ساتھ دوسرے سسٹمز کے لیے، والو کے ردعمل کو پائپ لائن کے مجموعی ڈیزائن کا حصہ سمجھا جانا چاہیے۔ بہاؤ میں تیز تبدیلیاں ڈسک کی نقل و حرکت اور نظام کے دباؤ کو متاثر کر سکتی ہیں۔

واٹر ہتھوڑا کے تحفظات

پانی کا ہتھوڑا اس وقت ہوسکتا ہے جب بہتے ہوئے سیال کو روک دیا جائے یا تیزی سے سمت بدل جائے۔ ایک چیک والو دباؤ میں اضافے میں حصہ ڈال سکتا ہے اگر ڈسک بند ہو جاتی ہے جبکہ پائپ لائن میں اہم بہاؤ ابھی بھی جاری ہے۔

دباؤ میں اضافے کی شدت کا انحصار عوامل پر ہوتا ہے جیسے کہ بہاؤ کی رفتار، پائپ کی لمبائی، سیال کی خصوصیات، والو بند ہونے کی خصوصیات اور پمپ آپریشن۔ جہاں پانی کا ہتھوڑا ایک تشویش کا باعث ہے، وہاں چیک والو اور مکمل پائپنگ سسٹم کا ایک ساتھ جائزہ لینا چاہیے۔

سست بند ہونے، ڈیمپنگ یا کاؤنٹر ویٹ کنفیگریشنز پر غور کیا جا سکتا ہے ان سسٹمز کے لیے جن کو ڈسک کی زیادہ کنٹرول کی ضرورت ہوتی ہے۔ مناسب ڈھانچہ پائپ لائن کے اصل حالات اور منصوبے کی ضروریات پر منحصر ہے۔

مواد اور سروس کی شرائط

مخصوص باڈی اور ڈسک مواد ASTM A351 CF8M (316) ہیں، جبکہ سیٹ ASTM A182 F316 ہے۔ یہ مواد بہت سے صنعتی ایپلی کیشنز کے لیے موزوں ہیں جہاں سٹینلیس سٹیل عمل کے میڈیم کے ساتھ مطابقت رکھتا ہے۔

مواد کی مطابقت کو سیال کی اصل ساخت، ارتکاز، درجہ حرارت اور دباؤ کے خلاف جانچا جانا چاہیے۔ سمندری پانی اور کیمیائی خدمات کو کلورائد کی نمائش اور سنکنرن کے حالات پر اضافی غور کرنے کی ضرورت ہو سکتی ہے۔

دیگر مواد کے اختیارات درخواست پر دستیاب ہیں. خصوصی ایپلی کیشنز کے لیے، پیداوار سے پہلے مطلوبہ باڈی، ڈسک اور سیٹ مواد کی تصدیق ہونی چاہیے۔

عام ایپلی کیشنز

پمپ ڈسچارج پائپنگ:جب پمپ رک جاتا ہے یا آپریٹنگ حالات تبدیل ہوتے ہیں تو ریورس بہاؤ کو محدود کرنے کے لیے پمپوں کے بہاو کو استعمال کیا جاتا ہے۔

پانی کا علاج:ہم آہنگ پانی اور پروسیس لائنوں میں لاگو کیا جاتا ہے جہاں خودکار یک طرفہ بہاؤ کنٹرول کی ضرورت ہوتی ہے۔

پیٹرو کیمیکل پائپنگ:مخصوص دباؤ، درجہ حرارت اور مادی حدود کے اندر ہم آہنگ تیل، گیس اور عمل کے سیالوں کے ساتھ استعمال کیا جاتا ہے۔

پاور اور یوٹیلیٹی سسٹم:منتخب پانی، افادیت اور پروسیس لائنوں کے لیے موزوں ہے جہاں ریورس بہاؤ کو کنٹرول کرنے کی ضرورت ہے۔

سمندری پانی کے نظام:سٹینلیس سٹیل کی ترتیب پر غور کیا جا سکتا ہے جہاں مواد سمندری پانی کے حقیقی حالات کے لیے موزوں ہے۔

عام صنعتی پائپنگ:آلات اور پروسیس لائنوں پر استعمال کیا جاتا ہے جہاں خود سے چلنے والے نان ریٹرن فنکشن کی ضرورت ہوتی ہے۔

سلیکشن گائیڈ

کوٹیشن اور تکنیکی جائزے کے لیے، برائے نام سائز، دباؤ کی درجہ بندی، کنکشن کی قسم، تنصیب کی سمت، درمیانے، آپریٹنگ دباؤ، درجہ حرارت اور مواد کی ضروریات فراہم کریں۔ خاص سروس کی شرائط جیسے سمندری پانی، سنکنرن میڈیا یا پانی کے ہتھوڑے کی بھی نشاندہی کی جانی چاہیے۔

جانچ اور معائنہ

مخصوص ڈیزائن اور مینوفیکچرنگ کا معیار ASME B16.34 ہے، اور API 598 جانچ اور معائنہ کے لیے درج ہے۔ قابل اطلاق معائنہ کا طریقہ کار والو کے جسم، سگ ماہی کے علاقوں، طول و عرض اور دباؤ کی کارکردگی کا احاطہ کرسکتا ہے.

شیل ٹیسٹ

شیل ٹیسٹ مخصوص ٹیسٹ کی شرائط کے تحت جمع شدہ والو کے دباؤ کی حد کو چیک کرتا ہے۔ ٹیسٹ کے دباؤ اور انعقاد کے وقت کو قابل اطلاق معائنہ کی ضروریات پر عمل کرنا چاہئے۔

سیٹ لیکیج ٹیسٹ

سیٹ ٹیسٹ چیک کرتا ہے کہ آیا بند والو مخصوص رساو قبولیت کے معیار پر پورا اترتا ہے۔ ٹیسٹ کے حالات قابل اطلاق معیار اور والو کی تفصیلات پر منحصر ہیں.

حتمی معائنہ

حتمی معائنہ میں جہتی چیک، کنکشن کا معائنہ، سطح کی حالت، شناختی نشانات اور آپریٹنگ موومنٹ شامل ہو سکتے ہیں۔ مطلوبہ معائنہ ریکارڈ یا مواد کی دستاویزات آرڈر کی ضروریات کے مطابق فراہم کی جا سکتی ہیں۔

آپریشن اور دیکھ بھال

شروع کرنے سے پہلے، والو کی سمت، بہاؤ کی سمت اور پائپ لائن کی صفائی کو چیک کریں۔ پائپ لائن میں رہ جانے والے غیر ملکی ذرات آپریشن کے دوران ڈسک یا سگ ماہی کی سطح کو متاثر کر سکتے ہیں۔

سروس کے دوران، غیر معمولی شور، کمپن، بار بار ڈسک کی حرکت یا ریورس بہاؤ کی تحقیقات کی جانی چاہئے. یہ حالات بہاؤ کی رفتار، تنصیب، والو کے سائز یا آپریٹنگ سسٹم میں ہونے والی تبدیلیوں سے متعلق ہو سکتے ہیں۔

معائنہ یا دیکھ بھال سے پہلے، پائپ لائن کو الگ تھلگ کریں اور دباؤ ڈالیں۔ پہننے، جمع ہونے یا نقصان کے لیے ڈسک، قبضہ کا طریقہ کار، سیٹ کی سطح اور جسم کے کنکشن کو چیک کریں۔ اجزاء کو تبدیل کریں جب ان کی حالت قابل اطلاق بحالی کی ضروریات کو پورا نہیں کرتی ہے.

اکثر پوچھے گئے سوالات

Q1: سوئنگ چیک والو ANSI کلاس 150 کیا ہے؟

سوئنگ چیک والو اے این ایس آئی کلاس 150 کلاس 150 پریشر کی درجہ بندی کے ساتھ ہینڈڈ ڈسک چیک والو ہے۔ یہ ڈسک کو کھولنے کے لیے عمل کے بہاؤ کا استعمال کرتا ہے اور جب بہاؤ کم ہو جاتا ہے یا الٹ جاتا ہے تو بند ہو جاتا ہے، جو اسے ہم آہنگ صنعتی پائپنگ میں خودکار ریورس فلو کی روک تھام کے لیے موزوں بناتا ہے۔

Q2: کیا سوئنگ چیک والو کو ایکچیویٹر کی ضرورت ہوتی ہے؟

نہیں، ڈسک پائپ لائن میں بہاؤ اور دباؤ کے حالات کے مطابق خود بخود کام کرتی ہے۔ عام چیک والو کے آپریشن کے لیے کسی نیومیٹک، الیکٹرک یا ہائیڈرولک ایکچیویٹر کی ضرورت نہیں ہے۔

Q3: سوئنگ چیک والو کا انتخاب کرتے وقت کونسی معلومات کی ضرورت ہے؟

کلیدی معلومات میں پائپ کا سائز، پریشر کلاس، کنکشن کی قسم، تنصیب کی سمت، درمیانہ، آپریٹنگ پریشر، درجہ حرارت، مواد کی ضروریات اور سنکنرن، پانی کے ہتھوڑے یا معائنہ سے متعلق کوئی خاص ضروریات شامل ہیں۔

Q4: کیا سٹینلیس سٹیل کی تعمیر سمندری پانی کے لیے استعمال کی جا سکتی ہے؟

مناسب سمندری پانی کے استعمال کے لیے اس پر غور کیا جا سکتا ہے، لیکن مواد کی مطابقت کا اندازہ کلورائیڈ کے ارتکاز، درجہ حرارت، بہاؤ کے حالات اور سنکنرن کے دیگر عوامل کی بنیاد پر کیا جانا چاہیے۔ انتخاب سے پہلے سٹینلیس سٹیل کے گریڈ کی تصدیق ہونی چاہیے۔

Q5: والو انسٹال ہونے کے بعد الٹا بہاؤ کیا ہو سکتا ہے؟

ممکنہ وجوہات میں غلط تنصیب کی سمت، ایک ڈسک جو آزادانہ طور پر حرکت نہیں کر سکتی، سیلنگ کی سطحوں کو نقصان پہنچانا، والو کے اندر غیر ملکی مواد، نامناسب سائز یا مطلوبہ حد سے باہر آپریٹنگ حالات شامل ہیں۔ نظام کو محفوظ طریقے سے الگ کرنے کے بعد والو اور ارد گرد کی پائپنگ کا معائنہ کیا جانا چاہیے۔

Q6: کیا والو کو ہائی ٹمپریچر میڈیا کے لیے استعمال کیا جا سکتا ہے؟

درج درجہ حرارت کی حد -25 ℃ سے 150 ℃ ہے۔ بلند درجہ حرارت پر اصل استعمال کو پریشر-درجہ حرارت کی درجہ بندی اور میڈیم کے ساتھ جسم، ڈسک اور سیٹ کے مواد کی مطابقت کے خلاف چیک کیا جانا چاہیے۔

Q7: کیا دیگر مواد دستیاب ہیں؟

جی ہاں دیگر مواد کی تشکیلات درخواست پر دستیاب ہیں۔ مطلوبہ مواد درمیانے درجے، دباؤ، درجہ حرارت، سنکنرن حالات اور قابل اطلاق منصوبے کی ضروریات کے مطابق بیان کیا جانا چاہئے.
