فلینج بال والوز

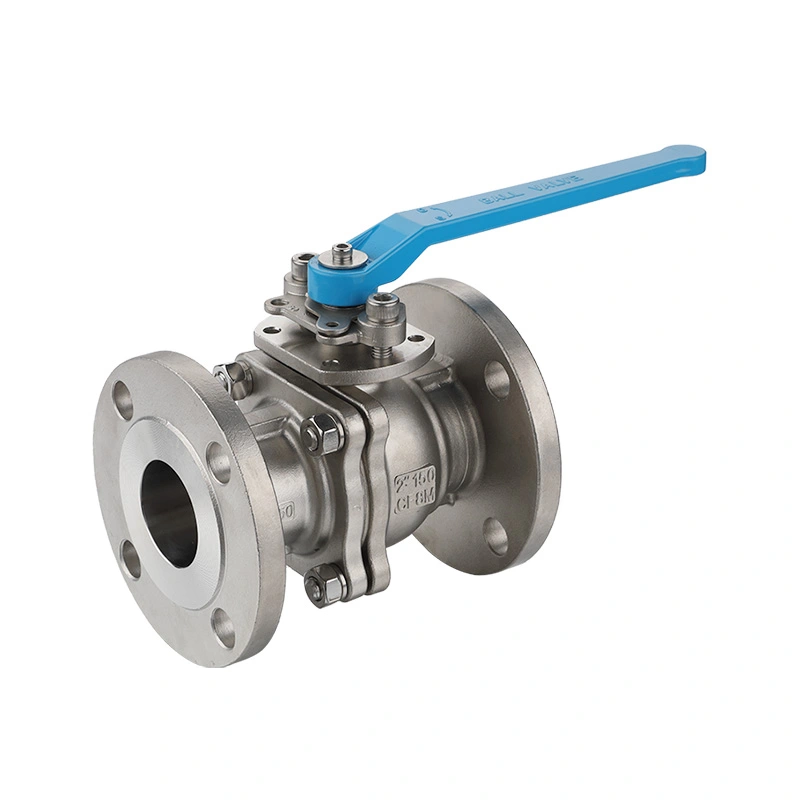

ANSI 150LB سٹینلیس سٹیل فلینگڈ بال والو
Shangtai ANSI 150LB Stainless Steel Flanged Ball Valve ANSI B16.34 اور API 608 معیارات کے مطابق سختی سے ڈیزائن اور تیار کیا گیا ہے۔ اینٹی بلو آؤٹ اسٹیم اور پروفیشنل اینٹی سٹیٹک اسٹرکچر کے ساتھ نمایاں، یہ زیادہ دباؤ کے تحت اسٹیم کے اخراج کو مؤثر طریقے سے روکتا ہے اور جامد چنگاری کے خطرات کو ختم کرتا ہے۔
ANSI 150LB Stainless Steel Flanged Ball Valve ایک سٹینلیس سٹیل بال والو ہے جس میں flanged end کنکشن ہے، جو ASME Class 150 پریشر کلاس کا استعمال کرتے ہوئے پائپنگ سسٹم کے لیے ڈیزائن کیا گیا ہے۔ یہ ہم آہنگ سیالوں کے بہاؤ کو شروع کرنے یا روکنے کے لیے ایک چوتھائی باری گھومنے والی گیند کا استعمال کرتا ہے اور عام طور پر صنعتی پائپنگ سسٹمز میں آن/آف آئسولیشن کے لیے استعمال ہوتا ہے۔
ANSI 150LB سے مراد ASME کلاس 150 پریشر کلاس ہے۔ اصل قابل اجازت کام کا دباؤ والو کے سائز، مواد، آپریٹنگ درجہ حرارت اور قابل اطلاق دباؤ درجہ حرارت کی درجہ بندی پر منحصر ہے۔ سٹینلیس سٹیل کی تعمیر ایک سنکنرن مزاحم والو جسم فراہم کرتا ہے اور درخواست کے مطابق 304 یا 316 سٹینلیس سٹیل جیسے مواد کے ساتھ مخصوص کیا جا سکتا ہے.
فلینجڈ کنکشن والو کو براہ راست پائپ لائن کے فلینجز سے ملانے کی اجازت دیتا ہے، صنعتی پائپنگ سسٹم کے لیے ایک عملی کنکشن کا طریقہ فراہم کرتا ہے اور مستقبل کے معائنہ یا دیکھ بھال میں سہولت فراہم کرتا ہے۔ بال والو میکانزم پائپ لائن کو کھولنے اور بند کرنے کے لیے کوارٹر ٹرن آپریشن فراہم کرتا ہے۔
اہم ابعاد
| سائز | 1/2 انچ - 8 انچ |
| پریشر کلاس | سی ایل 150 |
| کنکشن ختم کریں۔ | فلانج |
| زیادہ سے زیادہ دباؤ | 285PSI |
| ڈیزائن اور مینوفیکچرنگ کے معیارات | ASME B16.34 |
| جانچ اور معائنہ | API598 |
| فلینج کے طول و عرض اور بولٹ ہول کی تفصیلات | ASME B16.50 |
| پریشر درجہ حرارت کی درجہ بندی | ASME B16.34 |
| کنکشن ختم | آر ایف فلانگڈ |
| درجہ حرارت کی حد | -25℃~150℃ |
| جسمانی مواد | ASTM A351 CF8M（316） |
| گیند کا مواد | ASTM A182 F316 |
| تنے کا مواد | ASTM A182 F316 |
| نشست کا مواد | RPTFE(PTFE+15%fv) |
| اختیارات | دیگر مواد درخواست پر دستیاب ہیں۔ |

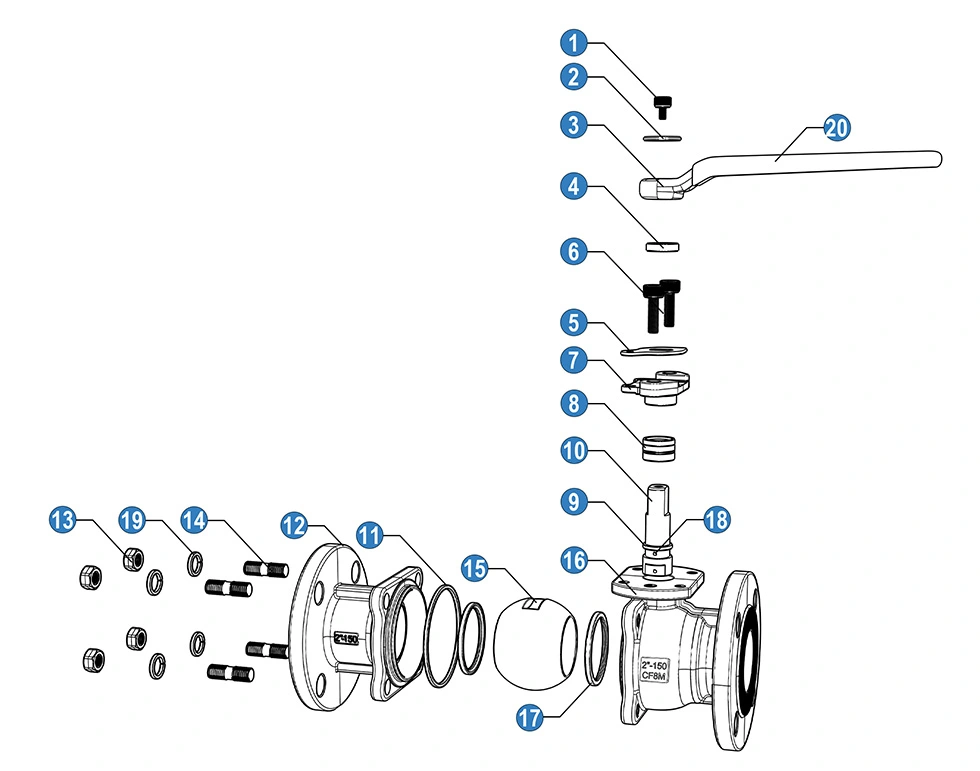

| نہیں | نام | مواد |
| 1 | بولٹ | ایس ایس 304 |
| 2 | واشر | ایس ایس 304 |
| 3 | سنبھالنا | کاسٹ ایلومینیم |
| 4 | برقرار رکھنے کی انگوٹی | ایس ایس |
| 5 | واقفیت پیچ | ایس ایس 304 |
| 6 | بولٹ | ایس ایس 304 |
| 7 | غدود | ایس ایس 304 |
| 8 | تنوں کی پیکنگ | پی ٹی ایف ای |
| 9 | رگڑ کی انگوٹھی | پی ٹی ایف ای |
| 10 | تنا | ایس ایس 304 |
| 11 | گسکیٹ | پی ٹی ایف ای |
| 12 | ٹوپی | SS 304(CF8) |
| 13 | نٹ | ایس ایس 304 |
| 14 | سٹڈ بولٹ | ایس ایس 304 |
| 15 | گیند | ایس ایس 304 |
| 16 | جسم | SS 304(CF8) |
| 17 | بال سیٹ | آر پی ٹی ایف ای |
| 18 | اینٹی سٹیٹک ڈیوائس۔ | ایس ایس 304 |
| 19 | اسپرنگ واشر | ایس ایس 304 |
| 20 | آستین کو ہینڈل کریں۔ | پیویسی |

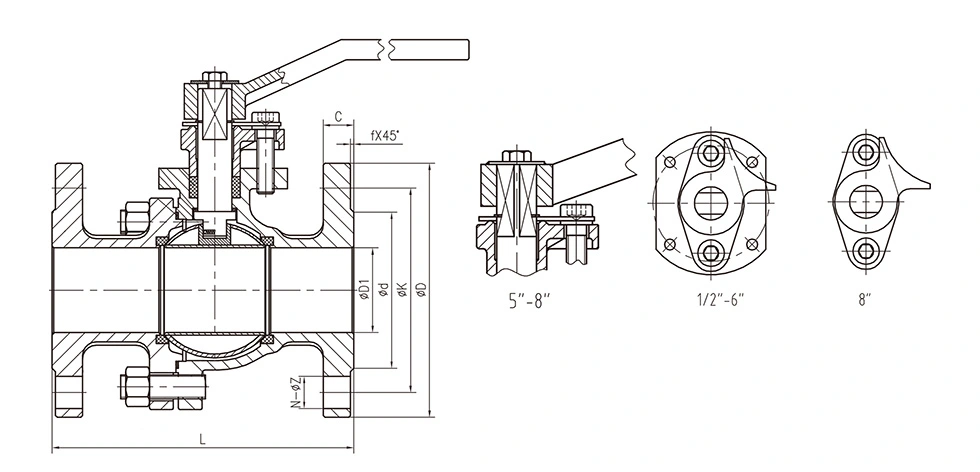

عمومی ابعاد:
| NO | سائز | D1 | d | K | D | C | f | N-ΦZ |
| S063-04 | 1/2" | 15 | 34.9 | 60.3 | 90 | 10 | 2 | 4-16 |
| S063-05 | 3/4" | 20 | 42.9 | 69.9 | 100 | 10.9 | 2 | 4-16 |
| S063-06 | 1" | 25 | 50.8 | 79.4 | 110 | 11.6 | 2 | 4-16 |
| S063-07 | 11/4" | 32 | 63.5 | 88.9 | 115 | 13.2 | 2 | 4-16 |
| S063-08 | 11/2" | 38 | 73 | 98.4 | 125 | 14.7 | 2 | 4-16 |
| S063-09 | 2" | 50 | 92.1 | 120.7 | 150 | 16.3 | 2 | 4-19 |
| S063-10 | 21/2" | 65 | 104.8 | 139.7 | 180 | 17.9 | 2 | 4-19 |
| S063-11 | 3" | 80 | 127 | 152.4 | 190 | 19.5 | 2 | 4-19 |
| S063-12 | 4" | 100 | 157.2 | 190.5 | 230 | 24.3 | 2 | 8-19 |
| S063-13 | 5" | 125 | 185.7 | 215.9 | 255 | 24.3 | 2 | 8-22 |
| S063-14 | 6" | 150 | 215.9 | 241.3 | 280 | 25.9 | 2 | 8-22 |
| S063-15 | 8" | 200 | 269.9 | 298.5 | 345 | 29 | 2 | 8-22 |

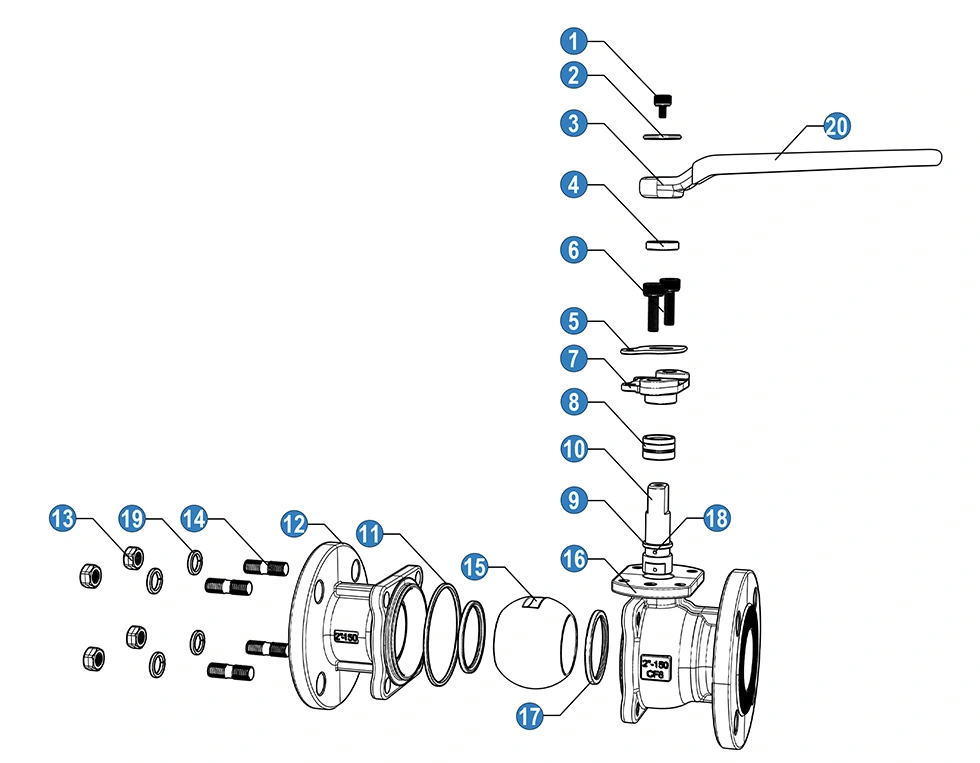

| نہیں | نام | مواد |
| 1 | بولٹ | ایس ایس 304 |
| 2 | واشر | ایس ایس 304 |
| 3 | سنبھالنا | کاسٹ ایلومینیم |
| 4 | برقرار رکھنے کی انگوٹی | ایس ایس |
| 5 | واقفیت پیچ | ایس ایس 304 |
| 6 | بولٹ | ایس ایس 304 |
| 7 | غدود | ایس ایس 304 |
| 8 | تنوں کی پیکنگ | پی ٹی ایف ای |
| 9 | رگڑ کی انگوٹھی | پی ٹی ایف ای |
| 10 | تنا | ایس ایس 304 |
| 11 | گسکیٹ | پی ٹی ایف ای |
| 12 | ٹوپی | SS 316 (CF8M) |
| 13 | نٹ | ایس ایس 304 |
| 14 | سٹڈ بولٹ | ایس ایس 304 |
| 15 | گیند | ایس ایس 316 |
| 16 | جسم | SS 316(CF8M) |
| 17 | بال سیٹ | آر پی ٹی ایف ای |
| 18 | اینٹی سٹیٹک ڈیوائس۔ | ایس ایس 316 |
| 19 | اسپرنگ واشر | ایس ایس 304 |
| 20 | آستین کو ہینڈل کریں۔ | پیویسی |
انڈسٹری ایپلی کیشنز
ہمارا ANSI 150LB سٹینلیس سٹیل فلینجڈ بال والو ایک منفرد تھری سٹیج اسٹیم سیلنگ سسٹم کو اپناتا ہے، جس کے لیے موزوں ہے۔ ہائی سائیکل آپریشن، دباؤ کے اتار چڑھاؤ اور گیسی درمیانے کام کے حالات۔ یہ صفر رساو استحکام فراہم کرتا ہے۔ اور متنوع صنعتی سیال نظاموں کے لیے تھکاوٹ مخالف کارکردگی:
پیٹرولیم اور کیمیکل انڈسٹری
پروسیسنگ پائپ لائنز، برانچ لائنز اور ہلکے ایندھن گیس کی ترسیل کے لیے موزوں ہے۔ ملٹی اسٹیج اسٹیم قابل اعتماد طریقے سے مہر لگاتا ہے۔ اتار چڑھاؤ کے دباؤ میں آتش گیر اور دھماکہ خیز میڈیا کے رساو کو روکتا ہے۔
خصوصی گیس کے نظام
نائٹروجن، آکسیجن، ہائیڈروجن اور کمپریسڈ ہوا کے ہائی پریشر لوپس کے لیے مثالی، بڑے پیمانے پر لیزر کٹنگ گیس میں استعمال ہوتا ہے۔ سپلائی، گیس اسٹیشن اور بار بار شروع ہونے والی گیس پائپ لائنز۔
پاور اینڈ تھرمل انجینئرنگ
پلانٹ یوٹیلیٹی پائپ لائنوں اور معاون سیال لائنوں پر لاگو ہوتا ہے۔ یہ باری باری کی وجہ سے مہر کی عمر کے خلاف مزاحمت کرتا ہے۔ درجہ حرارت اور دباؤ، طویل مدتی مستحکم آپریشن کو یقینی بنانا۔
فارماسیوٹیکل اور فائن کیمیکل انڈسٹری
سنکنرن اور خالص عمل کے سیالوں کے لیے سخت تنہائی فراہم کرتا ہے۔ دو طرفہ سگ ماہی ڈیزائن درمیانے درجے سے گریز کرتا ہے۔ رساو اور بیرونی آلودگی، اعلی حفاظت اور حفظان صحت کے معیارات کو پورا کرنا۔
جنرل صنعتی اور ہائیڈرولک نظام
پریشر ٹیسٹ بینچوں اور خودکار سیال آلات کے لیے کامل۔ بہترین اینٹی تھکاوٹ کارکردگی کو اپناتی ہے۔ بار بار سوئچنگ اور نبض کے دباؤ کے کام کرنے والے منظرنامے۔
کیوں شانتائی کا انتخاب کریں؟
خصوصی 3-اسٹیج اسٹیم سیلنگ سسٹم
اہرام خود کو سخت کرنے والی بنیادی مہر، وٹون او رنگ سیکنڈری مہر اور بیلویل اسپرنگ لوڈڈ V-رنگ سے لیس ترتیری مہر. اس کی خود کو بڑھانے والی سگ ماہی کی کارکردگی لباس اور تھرمل اخترتی کی تلافی کرتی ہے، تنوں کو ختم کرتی ہے طویل مدتی ہائی سائیکل آپریشن کے دوران رساو.
دوہری جہتی تحفظ کا ڈھانچہ
اپ گریڈ شدہ سیلنگ سسٹم اندرونی درمیانے درجے کے رساو کو روکتا ہے اور بیرونی دھول، نمی اور نجاست کو روکتا ہے۔ والو میں داخل ہونا، مؤثر طریقے سے سروس کی زندگی کو بڑھانا اور دیکھ بھال کے اخراجات کو کم کرنا۔
معیاری امریکی معیاری پیداوار
API 608 / ISO 17292، ASME B16.34 اور API 598 کے مطابق تیار اور تجربہ کیا گیا۔ ASME B16.5 (flange) اور ASME کے مطابق B16.10 (آمنے سامنے) معیارات، عالمی صنعتی منصوبوں کے ساتھ مکمل مطابقت کو یقینی بناتے ہوئے۔
اینٹی تھکاوٹ اور محفوظ ڈھانچہ
تقویت یافتہ والو کا جسم بغیر کسی اخترتی کے نبض کے دباؤ اور شدید دباؤ کے جھٹکوں کا مقابلہ کرتا ہے۔ بلٹ ان اینٹی بلو آؤٹ تنوں کی ساخت زیادہ دباؤ کے حفاظتی خطرات کو ختم کرتی ہے۔
جامد کنڈکٹیو اینٹی سٹیٹک ڈیزائن
ایک پیشہ ور اینٹی سٹیٹک ڈھانچہ کے ساتھ آتا ہے جو رگڑ سے پیدا ہونے والی جامد بجلی کو مسلسل چلاتا ہے۔ درمیانے اور اندرونی حصوں کے درمیان۔ یہ جامد جمع ہونے اور چنگاری کے خطرات سے بچتا ہے، اس کے لیے محفوظ آپریشن کو یقینی بناتا ہے۔ آتش گیر، دھماکہ خیز اور گیسی میڈیم پائپ لائنز، صنعتی حفاظتی تصریحات کی تعمیل کرتی ہیں۔
کم دیکھ بھال اور لاگت سے موثر
اعلیٰ تھکاوٹ مخالف کارکردگی کے ساتھ بار بار سوئچنگ کے منظرناموں کے لیے موزوں ہے۔ یہ سامان کے ڈاؤن ٹائم کو کم کرتا ہے اور متبادل فریکوئنسی، عام سنگل سیل والوز کے مقابلے میں طویل مدتی آپریٹنگ اخراجات میں کمی۔
خصوصی سروس سپورٹ
لیزر اپنی مرضی کے مطابق لوگو اور پیکیجنگ ڈیزائن کی حمایت کریں۔
OEM/ODM خدمات فراہم کریں۔
فیکٹری چھوڑنے سے پہلے مکمل معائنہ کیا گیا، معیار کے معائنہ کی رپورٹ منسلک ہے۔
اختیاری اضافی خدمات جیسے کہ تصادم سے تحفظ اور سمندری مال برداری کی تقویت یافتہ پیکیجنگ
اکثر پوچھے گئے سوالات
1. ANSI 150LB کا سٹینلیس سٹیل کے فلینجڈ بال والو کے لیے کیا مطلب ہے؟
ANSI 150LB سے مراد ASME کلاس 150 پریشر کلاس ہے جو والو اور اس کے فلینگ کنکشن کے لیے استعمال ہوتی ہے۔ اصل قابل اجازت کام کا دباؤ والو کے سائز، مواد، آپریٹنگ درجہ حرارت اور قابل اطلاق دباؤ درجہ حرارت کی درجہ بندی پر منحصر ہے۔
2. اس بال والو کے لیے کون سے فلینج معیارات دستیاب ہیں؟
پائپ لائن کے نظام اور منصوبے کی ضروریات کے مطابق فلانج کے معیارات کا انتخاب کیا جا سکتا ہے۔ عام کنفیگریشنز میں ASME B16.5 flanges شامل ہو سکتے ہیں، جب کہ مخصوص ایپلی کیشنز کے لیے دیگر فلینج معیارات پر غور کیا جا سکتا ہے۔
3. والو کے لیے کون سے سٹینلیس سٹیل کا مواد استعمال کیا جا سکتا ہے؟
عام جسمانی مواد میں 304 اور 316 سٹینلیس سٹیل شامل ہیں، کام کرنے کے درمیانے درجے، درجہ حرارت، دباؤ اور سنکنرن کے حالات کے مطابق منتخب کردہ مخصوص گریڈ کے ساتھ۔ دیگر مواد کے مجموعے درخواست پر دستیاب ہوسکتے ہیں۔
4. ANSI 150LB سٹینلیس سٹیل فلینجڈ بال والو کون سا میڈیا سنبھال سکتا ہے؟
والو پانی، تیل، گیس اور دیگر ہم آہنگ صنعتی سیالوں کے لیے استعمال کیا جا سکتا ہے۔ والو باڈی، گیند، سیٹ اور سگ ماہی کے مواد کو اصل میڈیم کی کیمیائی مطابقت، دباؤ اور درجہ حرارت کے مطابق منتخب کیا جانا چاہیے۔
5. کیا یہ flanged بال والو اعلی درجہ حرارت کی خدمت کے لیے موزوں ہے؟
قابل اطلاق درجہ حرارت کی حد والو کے مواد، سیٹ کے مواد اور دباؤ کے درجہ حرارت کی درجہ بندی پر منحصر ہے. والو کا انتخاب کرتے وقت اصل آپریٹنگ درجہ حرارت کی تصدیق کی جانی چاہیے تاکہ یہ یقینی بنایا جا سکے کہ کنفیگریشن مطلوبہ خدمت کے حالات کے لیے موزوں ہے۔
6. کیا والو کو نیومیٹک یا الیکٹرک ایکچویٹر کے ساتھ فراہم کیا جا سکتا ہے؟
جی ہاں فلانگڈ بال والو کو والو سائز، مطلوبہ آپریٹنگ ٹارک اور کنٹرول سسٹم کے مطابق دستی، نیومیٹک یا برقی آپریشن کے لیے ترتیب دیا جا سکتا ہے۔ ایکچیویٹر کو والو اور اصل آپریٹنگ حالات سے مناسب طریقے سے ملایا جانا چاہئے۔
7. درست فلینجڈ بال والو کو منتخب کرنے کے لیے کونسی معلومات کی ضرورت ہے؟
کلیدی انتخاب کی معلومات میں برائے نام والو سائز، پریشر کلاس، فلینج اسٹینڈرڈ، ورکنگ میڈیم، آپریٹنگ پریشر، درجہ حرارت، مطلوبہ مواد اور آپریٹنگ طریقہ شامل ہے۔ پائپ لائن ڈرائنگ یا درخواست کی تفصیلات مناسب ترتیب کا تعین کرنے میں بھی مدد کر سکتی ہیں۔
8. کیا سٹینلیس سٹیل کے فلانگ شدہ بال والو کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟
جی ہاں پراجیکٹ کی ضروریات کے مطابق میٹریل گریڈ، فلینج کی وضاحتیں، سیٹ اور سگ ماہی کا مواد، والو آپریشن اور دیگر کنفیگریشن کی تفصیلات کا انتخاب کیا جا سکتا ہے۔ ڈرائنگ یا تکنیکی وضاحتیں پیداوار سے پہلے جائزہ لیا جا سکتا ہے.
