فلینج بال والوز

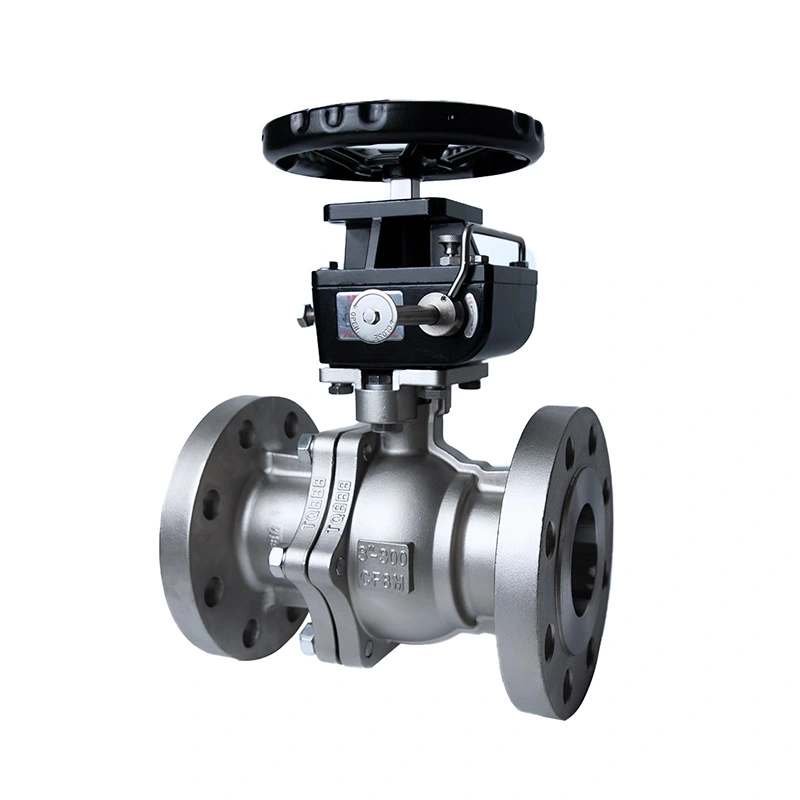

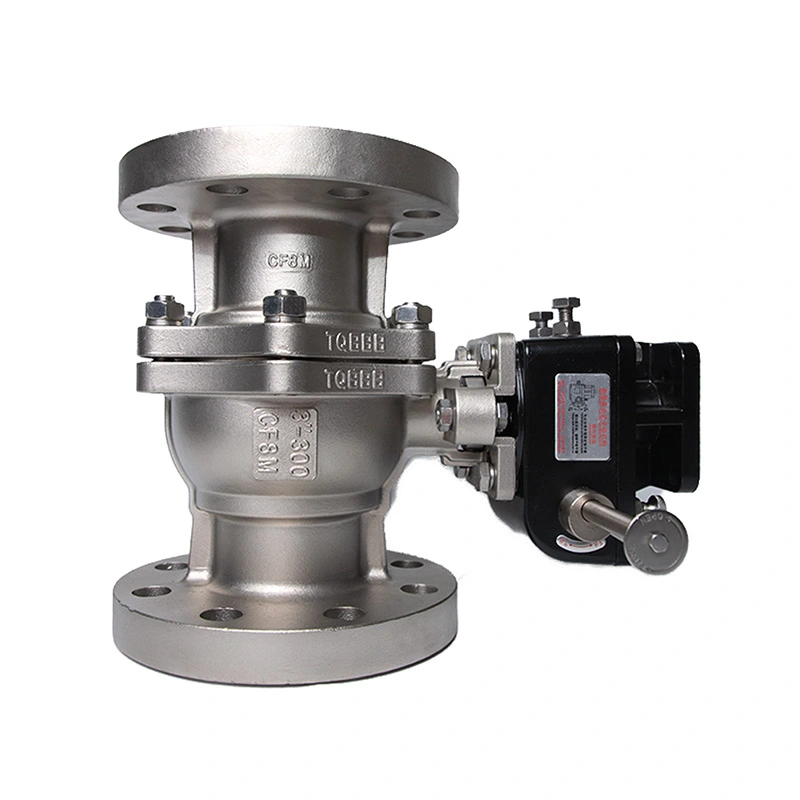

ایکچیویٹر کے لیے ISO 5211 بیس کے ساتھ ANSI 300LB Flanged بال والو
Shangtai ANSI 300LB Flanged Ball Valve with ISO 5211 Base for Actuator صنعتی پائپ لائن شٹ آف اور خودکار سیال کنٹرول کے لیے ڈیزائن کیا گیا ہے۔ کلاس 300 فلینجڈ کنکشن ایک بولڈ پائپ لائن انٹرفیس فراہم کرتا ہے، جبکہ آئی ایس او 5211 ماؤنٹنگ بیس مطابقت پذیر نیومیٹک یا الیکٹرک ایکچویٹرز کو مطلوبہ والو ٹارک اور آپریٹنگ حالات کے مطابق انسٹال کرنے کی اجازت دیتا ہے۔
ایکچو ایٹر کے لیے ISO 5211 بیس کے ساتھ ANSI 300LB فلینجڈ بال والو کو صنعتی پائپ لائن آئسولیشن کے لیے ترتیب دیا گیا ہے جہاں کلاس 300 فلینجڈ والو اور ایکچیویٹر کے لیے تیار آپریشن کی ضرورت ہے۔ اس کے سٹینلیس سٹیل کے دباؤ کی حد اور اندرونی اجزاء درج دباؤ اور درجہ حرارت کی حد کے لیے مخصوص کیے گئے ہیں، جب کہ والو کی ترتیب کو ایپلی کیشن کے مطابق دستی، نیومیٹک یا الیکٹرک آپریشن کے ساتھ ملایا جا سکتا ہے۔
شینگٹائی وانزو، ژیجیانگ، چین میں صنعتی بال والوز تیار کرتا ہے، جس میں مشینی، اسمبلی، پریشر ٹیسٹنگ، معائنہ، اور حتمی تیاری قابل اطلاق مصنوعات کی ضروریات کے مطابق کی جاتی ہے۔ پراجیکٹ آرڈرز کے لیے، والو کے طول و عرض، مواد کی ترتیب، ایکچیویٹر کی ضروریات، ڈرائنگ، اور تکنیکی دستاویزات کی پیداوار سے پہلے تصدیق کی جا سکتی ہے۔
اہم ابعاد
| سائز | 1-1/2" - 8" |
| پریشر کلاس | سی ایل 300 |
| کنکشن ختم کریں۔ | فلانج |
| زیادہ سے زیادہ دباؤ | 740PSI |
| ڈیزائن اور مینوفیکچرنگ کے معیارات | ASME B16.34 |
| جانچ اور معائنہ | API598 |
| فلینج کے طول و عرض اور بولٹ ہول کی تفصیلات | ASME B16.50 |
| پریشر درجہ حرارت کی درجہ بندی | ASME B16.34 |
| کنکشن ختم | آر ایف فلانگڈ |
| درجہ حرارت کی حد | -25℃~150℃ |
| جسمانی مواد | ASTM A351 CF8M（316） |
| گیند کا مواد | ASTM A182 F316 |
| تنے کا مواد | ASTM A182 F316 |
| نشست کا مواد | RPTFE(PTFE+15%fv) |
| اختیارات | دیگر مواد درخواست پر دستیاب ہیں۔ |
والو کی تعمیر اور مواد کا انتخاب
والو ASTM A351 CF8M (316) کی تعمیر کے ساتھ سٹینلیس سٹیل کی باڈی کا استعمال کرتا ہے، جبکہ گیند اور اسٹیم کو ASTM A182 F316 کے طور پر بیان کیا گیا ہے۔ یہ مواد دباؤ کی حد اور اہم گیلے اجزاء کے لیے مستقل سٹینلیس سٹیل کی ترتیب فراہم کرتے ہیں۔ RPTFE سیٹ، 15% فلر کے ساتھ PTFE پر مشتمل ہے، بیان کردہ آپریٹنگ رینج کے لیے منتخب کی گئی ہے اور آرڈر کرنے سے پہلے اصل عمل کے درمیانے درجے اور درجہ حرارت کے خلاف تصدیق کی جانی چاہیے۔
سٹینلیس سٹیل باڈی
ASTM A351 CF8M (316) باڈی والو کی بنیادی پریشر پر مشتمل ڈھانچہ تشکیل دیتی ہے۔ صنعتی میڈیا کے لیے سٹینلیس سٹیل کی تعمیر پر غور کیا جا سکتا ہے جہاں مواد کی مطابقت اور سنکنرن مزاحمت اہم انتخابی عوامل ہیں۔
316 بال اور اسٹیم
گیند اور اسٹیم درج کنفیگریشن کے مطابق ASTM A182 F316 مواد استعمال کرتے ہیں۔ گیند کوارٹر ٹرن فلو کنٹرول عنصر فراہم کرتی ہے، جب کہ اسٹیم آپریٹنگ ٹارک کو ہینڈل یا ایکچیویٹر سے گیند میں منتقل کرتا ہے۔
آر پی ٹی ایف ای سیٹ
RPTFE سیٹ گیند کے ارد گرد سگ ماہی انٹرفیس فراہم کرتا ہے. سیٹ کے انتخاب کو درمیانے درجے، آپریٹنگ درجہ حرارت، دباؤ، اور ضروری سروس کی شرائط کے خلاف چیک کیا جانا چاہئے کیونکہ والو سیٹ کی مطابقت مختلف عمل کے سیالوں کے درمیان مختلف ہو سکتی ہے۔
کلاس 300 فلینگڈ بال والو کنفیگریشن
کلاس 300 کنفیگریشن کا مقصد پائپنگ سسٹمز کے لیے ہے جس کو کلاس 150 سے زیادہ پریشر کلاس کی ضرورت ہوتی ہے۔ درج کردہ زیادہ سے زیادہ پریشر 740PSI ہے، لیکن قابل اجازت ورکنگ پریشر کا تعین صرف برائے نام کلاس سے نہیں کیا جانا چاہیے۔ اصل دباؤ کی صلاحیت والو کے سائز، مواد، درجہ حرارت، اور قابل اطلاق دباؤ درجہ حرارت کی درجہ بندی پر منحصر ہے.
آر ایف فلینجڈ سرے پائپ لائن کے فلینجز کے ملاپ کے لیے ایک بولٹ کنکشن فراہم کرتے ہیں۔ انتخاب کے دوران، پائپ کا برائے نام سائز، فلینج کے طول و عرض، پریشر کلاس، چہرے کی قسم، گسکیٹ کا انتظام، بولٹ کی تفصیلات، اور تنصیب کی دستیاب جگہ سبھی کو پائپنگ سسٹم کے خلاف چیک کیا جانا چاہیے۔
آئی ایس او 5211 ایکچوایٹر ماؤنٹنگ
ایکچو ایٹر کے لیے ISO 5211 بیس کے ساتھ ANSI 300LB Flanged بال والو کو اس کے ISO 5211 ماؤنٹنگ انٹرفیس کے ذریعے خودکار آپریشن کے لیے ترتیب دیا جا سکتا ہے۔ ایکچیویٹر کا انتخاب صرف والو کے سائز کے بجائے والو آپریٹنگ ٹارک اور حقیقی سروس کی شرائط کے مطابق کیا جانا چاہئے۔
نیومیٹک اور الیکٹرک ایکچیوٹرز کو خودکار آن/آف کنٹرول کے لیے سمجھا جا سکتا ہے۔ کنٹرول سسٹم پر منحصر ہے، اضافی اجزاء جیسے سولینائڈ والوز، حد کے سوئچز، پوزیشن فیڈ بیک ڈیوائسز، یا پوزیشنرز کی ضرورت ہو سکتی ہے۔ دستیاب ماؤنٹنگ انٹرفیس، ایکچیویٹر ٹارک، گردش کا زاویہ، بجلی یا ہوا کی فراہمی، اور کنٹرول سگنل کی اسمبلی سے پہلے تصدیق کی جانی چاہیے۔
دستی آپریشن
دستی آپریشن کا استعمال کیا جا سکتا ہے جہاں والو کو مقامی طور پر چلایا جاتا ہے اور خودکار کنٹرول کی ضرورت نہیں ہے۔ آپریٹنگ طریقہ والو کے سائز، تنصیب کی پوزیشن، آپریٹنگ فریکوئنسی، اور مطلوبہ آپریٹنگ ٹارک کے مطابق منتخب کیا جانا چاہئے.
نیومیٹک ایکٹیویشن
نیومیٹک ایکٹیویشن ان سسٹمز کے لیے موزوں ہے جہاں کمپریسڈ ہوا دستیاب ہو اور تیز رفتار کوارٹر ٹرن آپریشن کی ضرورت ہو۔ ایکچیویٹر ٹارک میں والو کے آپریٹنگ حالات اور سیٹ کی رگڑ کے لیے مناسب الاؤنس شامل ہونا چاہیے۔
الیکٹرک ایکٹیویشن
جب والو کو برقی کنٹرول سسٹم میں ضم کرنے کی ضرورت ہو تو برقی عمل کا استعمال کیا جا سکتا ہے۔ ایکچیویٹر کے انتخاب کے دوران وولٹیج، ڈیوٹی سائیکل، ٹارک، سفری حدود، تاثرات کی ضروریات اور ماحولیاتی حالات کی تصدیق ہونی چاہیے۔
پیداواری عمل
1. تکنیکی تصدیق
پروڈکشن سے پہلے، مطلوبہ والو سائز، کلاس 300 کی درجہ بندی، باڈی اور ٹرم میٹریل، ورکنگ میڈیم، درجہ حرارت، سیٹ کنفیگریشن، کنکشن کے طول و عرض، آپریٹنگ طریقہ، اور ایکچیویٹر کی ضروریات کا جائزہ لیا جاتا ہے۔ جب والو کسی بڑے پائپنگ یا آٹومیشن پروجیکٹ کا حصہ ہو تو ڈرائنگ اور تکنیکی وضاحتیں چیک کی جا سکتی ہیں۔
2. مواد کی تیاری اور معائنہ
آنے والے مواد اور خریدے گئے اجزاء کو قابل اطلاق پیداوار اور معائنہ کی ضروریات کے مطابق چیک کیا جاتا ہے۔ مواد کی شناخت، طول و عرض، سطح کی حالت، اور معاون مواد کی دستاویزات کا ان آرڈرز کے لیے جائزہ لیا جا سکتا ہے جن کا سراغ لگانے کی ضرورت ہوتی ہے۔
3. CNC مشینی
CNC مشینی کا استعمال والو باڈی انٹرفیس، فلینج کی سطحوں، بال اور اسٹیم کے اجزاء، سگ ماہی کے علاقوں، بولٹ کے سوراخوں اور دیگر درست خصوصیات کے لیے کیا جاتا ہے۔ والو باڈی، پائپ لائن کنکشن، اور آپریٹنگ اجزاء کے درمیان مناسب سیدھ کو برقرار رکھنے کے لیے جہتی کنٹرول اہم ہے۔
4. اجزاء کی تیاری
والو بالز، سگ ماہی کی سطحیں، تنوں، نشستوں، پیکنگ، گسکیٹ، فاسٹنر اور دیگر اجزاء اسمبلی سے پہلے تیار کیے جاتے ہیں۔ سطح کی تکمیل اور صفائی کی ضروریات کا انحصار مواد اور مطلوبہ درخواست پر ہے۔
5. اسمبلی اور عمل میں معائنہ
اندرونی اجزاء کو مخصوص ترتیب کے مطابق جمع کیا جاتا ہے۔ چیکس میں اسٹیم الائنمنٹ، گیند کی حرکت، سگ ماہی کے اجزاء کی تنصیب، فلینج کے طول و عرض، باڈی اسمبلی، اور ایکچیویٹر ماؤنٹنگ انٹرفیس کے طول و عرض شامل ہوسکتے ہیں۔
6. پریشر اور فنکشنل ٹیسٹنگ
تیار شدہ والوز قابل اطلاق شیل پریشر اور سیٹ کے رساو کے ٹیسٹ سے مشروط ہیں۔ آپریٹنگ فنکشن، ٹارک سے متعلقہ حالات، ظاہری شکل، مارکنگ، اور دیگر مخصوص معائنہ کی اشیاء کو بھی رہائی سے پہلے چیک کیا جاتا ہے۔
7. حتمی معائنہ اور پیکیجنگ
حتمی معائنہ پروڈکٹ کی شناخت، مطلوبہ دستاویزات، والو کی حالت، حفاظتی کور، لوازمات، اور پیکیجنگ کا احاطہ کرتا ہے۔ نقصان سے نمٹنے کے خطرے کو کم کرنے کے لیے نقل و حمل کے دوران فلینج کے چہرے اور دیگر بے نقاب کنکشن کی سطحوں کو محفوظ کیا جانا چاہیے۔
عام ایپلی کیشنز
واٹر ٹریٹمنٹ اور یوٹیلیٹی پائپنگ
پانی کی صفائی کے آلات، یوٹیلیٹی پائپ لائنز، پمپنگ سسٹمز، اور متعلقہ صنعتی پانی کی ایپلی کیشنز میں تنہائی کے لیے استعمال کیا جاتا ہے جب منتخب مواد سروس میڈیم کے ساتھ مطابقت رکھتا ہو۔
تیل اور گیس کے نظام
تیل اور گیس کے نظام میں پائپ لائن کی تنہائی اور آلات کے کنکشن پر لاگو ہوتا ہے جہاں پریشر کلاس، مواد کی تفصیلات، سیٹ کنفیگریشن، اور قابل اطلاق معیارات پروجیکٹ کی ضروریات کو پورا کرتے ہیں۔
کیمیکل پروسیسنگ
ہم آہنگ کیمیائی عمل میڈیا کے لیے مخصوص کیا جا سکتا ہے۔ مواد کے انتخاب میں کیمیائی ساخت، ارتکاز، درجہ حرارت، دباؤ، اور جسم، گیند، تنے اور نشست پر ممکنہ اثرات پر غور کرنا چاہیے۔
پاور اور صنعتی عمل کے نظام
فلینجڈ کنکشن اور کلاس 300 کنفیگریشن اس والو کو منتخب صنعتی عمل، افادیت، اور پاور سسٹم پائپنگ کے لیے موزوں بناتی ہے جہاں بولڈ پائپ لائن کنکشن اور کوارٹر ٹرن آئسولیشن کی ضرورت ہوتی ہے۔
انتخاب اور تنصیب کے تحفظات
والو کا انتخاب صرف برائے نام پائپ سائز کے بجائے اصل آپریٹنگ حالات سے شروع ہونا چاہیے۔ آرڈر کرنے سے پہلے درج ذیل معلومات کی تصدیق ہونی چاہیے:
درمیانہ:سیال کی شناخت کریں اور جسم، گیند، تنا، سیٹ، پیکنگ، اور گسکیٹ کے مواد کے ساتھ اس کی مطابقت کو چیک کریں۔
دباؤ اور درجہ حرارت:عام اور زیادہ سے زیادہ آپریٹنگ پریشر، درجہ حرارت کی حد، دباؤ کے اتار چڑھاؤ، اور قابل اطلاق دباؤ درجہ حرارت کی درجہ بندی کی تصدیق کریں۔
فلینج کنکشن:والو فلینج کے سائز، کلاس 300 کی درجہ بندی، RF کا سامنا، بولٹ ہول کی ترتیب، گسکیٹ کی قسم، اور پائپ لائن فلینج کے طول و عرض سے ملائیں۔
بہاؤ اور بندرگاہ کی ترتیب:اس بات کی تصدیق کریں کہ آیا فل پورٹ یا کم پورٹ کی تعمیر کی ضرورت ہے بہاؤ کی گنجائش، پریشر ڈراپ، اور پائپنگ کی ضروریات کی بنیاد پر۔
ایکچوایٹر:خودکار والوز کے لیے، مطلوبہ آپریٹنگ ٹارک، ایکچیویٹر کی قسم، پاور یا ایئر سپلائی، کنٹرول سگنل، اور فیڈ بیک کے تقاضے فراہم کریں۔
تنصیب:بولٹنگ سے پہلے پائپ لائن کے فلینجز کو صحیح طریقے سے سیدھ میں رکھنا چاہیے۔ والو کو پائپ کی غلط ترتیب کی تلافی کرنے کے لیے پوزیشن پر مجبور نہیں کیا جانا چاہیے، اور والو کو آپریشن کے دوران اپنے مخصوص دباؤ اور درجہ حرارت کی حدود میں رہنا چاہیے۔
جانچ اور دستاویزات
والو کے معائنہ میں شیل پریشر ٹیسٹنگ، سیٹ کے رساو کی جانچ، جہتی معائنہ، آپریٹنگ چیک، بصری معائنہ، اور قابل اطلاق آرڈر کی ضروریات کے مطابق مارکنگ تصدیق شامل ہوسکتی ہے۔ API 598 اس والو کی جانچ اور معائنہ کے لیے مخصوص ہے۔
تکنیکی دستاویزات مصنوعات کی ترتیب اور منصوبے کی ضروریات کے مطابق فراہم کی جا سکتی ہیں۔ دستیاب دستاویزات میں پروڈکٹ ڈیٹا شیٹس، جہتی ڈرائنگ، مادی معلومات، معائنہ کے ریکارڈ، اور قابل اطلاق ٹیسٹ دستاویزات شامل ہو سکتے ہیں۔
اکثر پوچھے گئے سوالات
Q1: ISO 5211 بیس کے ساتھ ایک ANSI 300LB فلینجڈ بال والو کس چیز کے لیے استعمال ہوتا ہے؟
ایکچو ایٹر کے لیے ISO 5211 بیس کے ساتھ ANSI 300LB فلینجڈ بال والو صنعتی پائپ لائن آئسولیشن اور خودکار آن/آف فلوڈ کنٹرول کے لیے استعمال ہوتا ہے۔ یہ پانی، تیل، گیس، کیمیائی، افادیت، اور صنعتی عمل کے لیے مخصوص دباؤ، درجہ حرارت اور مادی حدود کے اندر موزوں ہے۔
Q2: کیا کلاس 300 کا مطلب ہے کہ والو ہمیشہ 300 psi پر کام کر سکتا ہے؟
نمبر۔ کلاس 300 psi میں ایک فکسڈ پریشر ویلیو کے بجائے پریشر کلاس کا عہدہ ہے۔ قابل اجازت کام کا دباؤ والو کے مواد، سائز، آپریٹنگ درجہ حرارت، اور قابل اطلاق دباؤ درجہ حرارت کی درجہ بندی کے ساتھ مختلف ہوتا ہے۔
Q3: ایکچیویٹر کا انتخاب کیسے کیا جائے؟
ایکچیویٹر کا انتخاب والو کے مطلوبہ آپریٹنگ ٹارک، سروس کی شرائط، آپریٹنگ فریکوئنسی، اور کنٹرول کی ضروریات کے مطابق کیا جانا چاہیے۔ نیومیٹک یا الیکٹرک ایکٹیویشن کے لیے، ماؤنٹنگ انٹرفیس اور ایکچیویٹر کی وضاحتیں بھی اسمبلی سے پہلے چیک کی جانی چاہئیں۔
Q4: اس والو کے ساتھ سیٹ کا کون سا مواد فراہم کیا جاتا ہے؟
درج کنفیگریشن RPTFE (PTFE+15%fv) کو سیٹ میٹریل کے طور پر استعمال کرتی ہے۔ دیگر سیٹ یا سیلنگ کنفیگریشنز پر غور کیا جا سکتا ہے جب مختلف میڈیا یا درجہ حرارت کے حالات کو مختلف مواد کی ضرورت ہوتی ہے۔
Q5: کیا والو کو نیومیٹک یا الیکٹرک ایکچویٹر کے ساتھ فراہم کیا جا سکتا ہے؟
جی ہاں والو کو دستی آپریشن کے لیے ترتیب دیا جا سکتا ہے یا ہم آہنگ نیومیٹک یا برقی عمل کے ساتھ فراہم کیا جا سکتا ہے۔ والو کے سائز، آپریٹنگ ٹارک، کنٹرول کا طریقہ، اور تنصیب کی ضروریات کے مطابق ایکچوایٹر کے انتخاب کی تصدیق کی جانی چاہئے۔
Q6: کوٹیشن کی درخواست کرتے وقت کونسی معلومات فراہم کی جانی چاہئے؟
مفید معلومات میں والو کا سائز، پریشر کلاس، میڈیم، آپریٹنگ پریشر، درجہ حرارت، باڈی میٹریل، سیٹ میٹریل، فلینج کی ضروریات، آپریٹنگ طریقہ، ایکچیویٹر کی وضاحتیں، مقدار، اور کوئی بھی مطلوبہ ڈرائنگ یا تکنیکی معیارات شامل ہیں۔
Q7: کیا تکنیکی ڈرائنگ اور مادی دستاویزات فراہم کی جا سکتی ہیں؟
جی ہاں پروڈکٹ ڈرائنگ، جہتی معلومات، مواد کی تفصیلات، معائنہ کے ریکارڈ، اور دیگر قابل اطلاق تکنیکی دستاویزات والو کی ترتیب اور پروجیکٹ کی ضروریات کے مطابق فراہم کی جا سکتی ہیں۔
