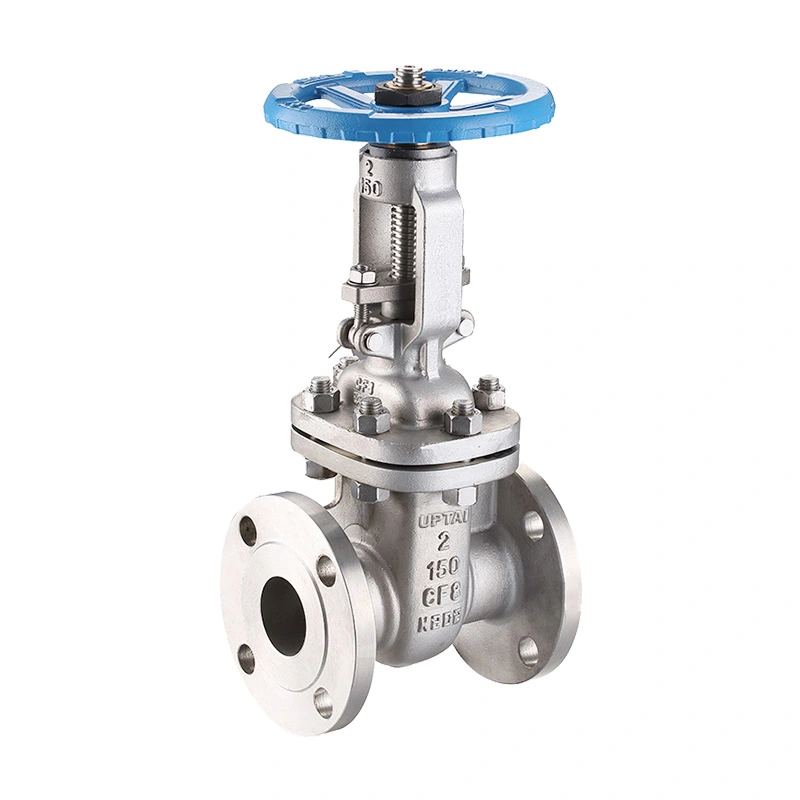

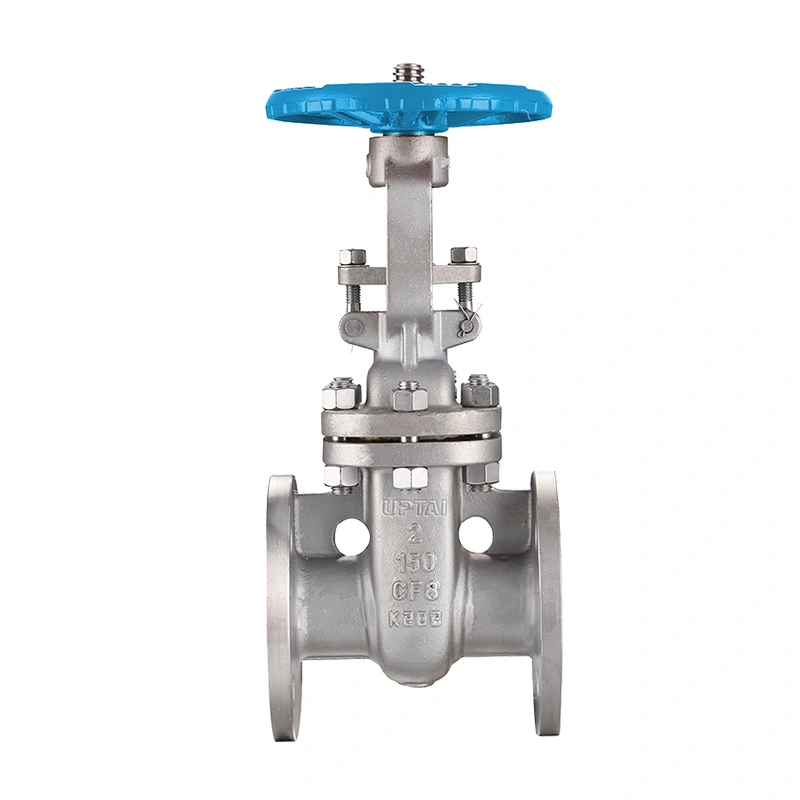

ANSI 150LB سٹینلیس سٹیل گیٹ والو

ANSI 150LB سٹینلیس سٹیل گیٹ والو پائپ لائن آئسولیشن کے لیے ترتیب دیا گیا ہے جہاں فل بور فلو پاتھ اور سٹینلیس سٹیل والو باڈی کی ضرورت ہے۔ گزرنے کو کھولنے یا بند کرنے کے لیے گیٹ عمودی طور پر حرکت کرتا ہے، اس والو کو ان ایپلی کیشنز کے لیے موزوں بناتا ہے جن کے لیے عام طور پر مسلسل تھروٹلنگ کی بجائے مکمل طور پر کھلی یا مکمل بند سروس کی ضرورت ہوتی ہے۔ درج کنفیگریشن NPS 2" سے 48" کا احاطہ کرتی ہے اور والو کے سائز کے مطابق ہینڈ وہیل یا گیئر آپریشن کا استعمال کرتی ہے۔

شینگٹائی چین کے ژیجیانگ کے شہر وینزو میں صنعتی والوز تیار کرتا ہے۔ والو کی پیداوار میں مواد کی تیاری، مشینی، اجزاء کی اسمبلی، دباؤ کی جانچ، معائنہ، مارکنگ، اور حتمی پیکیجنگ شامل ہیں. پائپ لائن کے سائز، پریشر کلاس، آپریٹنگ میڈیم، درجہ حرارت، مواد کی ضروریات، کنکشن کے معیار، اور قابل اطلاق پروجیکٹ کی وضاحتوں کے مطابق پروڈکٹ کی ترتیب کی تصدیق کی جا سکتی ہے۔

اہم ابعاد

گیٹ والو کی تعمیر اور آپریٹنگ اصول

والو ایک گیٹ کی قسم کے بند ہونے والے عنصر کا استعمال کرتا ہے جو پائپ لائن کے بہاؤ کی سمت میں کھڑا سفر کرتا ہے۔ جب گیٹ پوری طرح سے بلند ہو جاتا ہے، تو بہاؤ کا راستہ کھل جاتا ہے۔ جب گیٹ کو نیچے کیا جاتا ہے تو راستہ بند ہوجاتا ہے۔ یہ براہ راست ترتیب عام طور پر پائپ لائن کی تنہائی کے لیے منتخب کی جاتی ہے جہاں مکمل طور پر کھلی پوزیشن میں کم دباؤ کا نقصان اہم ہوتا ہے۔

گیٹ والوز عام طور پر روٹین تھروٹلنگ کے بجائے تنہائی کے لیے ہوتے ہیں۔ والو کو مکمل طور پر کھلا یا مکمل طور پر بند رکھنے سے گیٹ اور بیٹھنے کی سطحوں پر غیر ضروری لباس کو کم کرنے میں مدد ملتی ہے۔ اگر بہاؤ کے ضابطے کی ضرورت ہو تو، والو کی قسم اور آپریٹنگ حالات کا الگ سے جائزہ لیا جانا چاہیے۔

سٹینلیس سٹیل باڈی اور ڈسک

درج باڈی اور ڈسک مواد ASTM A351 CF8/CF8M ہیں۔ ان سٹینلیس سٹیل کے درجات کو صنعتی خدمات کے لیے منتخب کیا جا سکتا ہے جہاں سنکنرن مزاحمت اور مواد کی مطابقت اہم امور ہیں۔ اصل مواد کو عمل کے درمیانے درجے، درجہ حرارت، دباؤ، اور پروجیکٹ کی تفصیلات کے ساتھ ملایا جانا چاہیے۔

F304 / F316 تنا

اسٹیم کو ASTM A182 F304/F316 کے طور پر بیان کیا گیا ہے۔ اسٹیم آپریٹنگ فورس کو ہینڈ وہیل یا گیئر آپریٹر سے گیٹ تک منتقل کرتا ہے۔ اسٹیم کے مواد کے انتخاب کو والو باڈی، ڈسک، سیٹ، پیکنگ اور پروسیس میڈیم کے ساتھ مل کر غور کیا جانا چاہیے۔

سٹیلائٹ 6 سیٹ کنفیگریشن

درج سیٹ کی ترتیب میں ASTM A182 F304 / ASTM A351 CF8M + سٹیلائٹ 6 شامل ہے۔ سٹیلائٹ 6 ہارڈ فیسنگ قابل اطلاق بیٹھنے کی سطحوں پر استعمال کیا جاتا ہے جہاں پہننے کے لئے مزاحمت اور بار بار بیٹھنے سے رابطہ کی ضرورت ہوتی ہے۔ سیٹ کے درست انتظام کی تصدیق والو کے سائز اور ترتیب شدہ ترتیب کے مطابق کی جانی چاہیے۔

کلاس 150 پریشر اور فلانگڈ کنکشن

کلاس 150 کا عہدہ قابل اطلاق ASME پریشر درجہ حرارت کی درجہ بندی کے نظام کے تحت والو پریشر کلاس کی نشاندہی کرتا ہے۔ اسے ایک مقررہ 150 PSI ورکنگ پریشر کے طور پر نہیں سمجھا جانا چاہئے۔ درج کردہ زیادہ سے زیادہ کام کرنے کا دباؤ 285 PSI ہے، جبکہ ایک مخصوص والو کے لیے قابل اجازت دباؤ مواد، سائز، درجہ حرارت، اور قابل اطلاق دباؤ درجہ حرارت کی درجہ بندی پر منحصر ہے۔

والو RF سے مطابقت رکھنے والے flanged سروں کا استعمال کرتا ہے۔ NPS 2" سے 24" کے لیے درج کنکشن کا معیار ASME B16.5 ہے، جب کہ NPS 26" اور اس سے اوپر ASME B16.47 سیریز A کے ساتھ متعین کیا گیا ہے۔ تنصیب سے پہلے پائپ لائن فلینج کے طول و عرض، پریشر کلاس، گسکیٹ کا انتخاب، بولٹ کا انتظام، اور چہرے کی حالت کو چیک کیا جانا چاہیے۔

والو آپریشن اور سائز کا انتخاب

والو کے سائز کے مطابق آپریٹنگ طریقہ تبدیل ہوتا ہے۔ درج کنفیگریشن 2" سے 16" کے والوز کے لیے ایک ہینڈ وہیل اور 18" اور بڑے سائز کے لیے گیئر آپریٹر کا استعمال کرتی ہے۔ بڑے والوز کو عام طور پر زیادہ آپریٹنگ ٹارک کی ضرورت ہوتی ہے، جس سے گیئر میکانزم بڑے قطر کے پائپ لائن والوز کے دستی آپریشن کے لیے موزوں ہوتا ہے۔

ہینڈ وہیل آپریشن

ہینڈ وہیل آپریشن مخصوص 2" سے 16" والو سائز کے لیے براہ راست مقامی کنٹرول فراہم کرتا ہے۔ آپریٹر کو ہینڈ وہیل کو والو کے کھلنے اور بند ہونے کی سمت کے مطابق موڑنا چاہیے اور غیر معمولی مزاحمت پر قابو پانے کے لیے ضرورت سے زیادہ بیرونی طاقت کا استعمال نہیں کرنا چاہیے۔

گیئر آپریٹر

18" اور اس سے اوپر کے والوز گیئر آپریٹرز کے ساتھ مخصوص کیے گئے ہیں۔ گیئر باکس بڑے والوز کو کھولنے اور بند کرنے کے لیے مکینیکل فائدہ فراہم کرتا ہے اور یہ کارآمد ہو سکتا ہے جہاں براہ راست ہینڈ وہیل آپریشن کے لیے ضرورت سے زیادہ آپریٹنگ فورس کی ضرورت ہوتی ہے۔

NACE سروس کے تحفظات

درج کنفیگریشن NACE MR0175/ISO 15156 کا حوالہ دیتی ہے۔ یہ معیار تیل اور گیس کی پیداوار میں ہائیڈروجن سلفائیڈ پر مشتمل مخصوص ماحول کے سامنے آنے والے آلات کے لیے مادی ضروریات سے وابستہ ہیں۔ NACE لاگو ہونے کی تصدیق حقیقی خدمت کے ماحول، مادی ضروریات، دباؤ، درجہ حرارت، اور پروجیکٹ کی تفصیلات کے خلاف کی جانی چاہیے نہ کہ صرف والو ماڈل سے فرض کی جائے۔

کھٹی سروس ایپلی کیشنز کے لئے، مواد کا انتخاب اور سختی کی ضروریات اہم ہوسکتی ہیں. مکمل والو کنفیگریشن، بشمول پریشر پر مشتمل مواد، ٹرم، سیٹس، اسٹیم، اور دیگر گیلے اجزاء، اس لیے آرڈر دینے سے پہلے قابل اطلاق پراجیکٹ کی ضروریات کے مطابق جائزہ لیا جانا چاہیے۔

قابل اطلاق صنعتیں۔

تیل اور گیس کے نظام

اپ اسٹریم، مڈ اسٹریم، ریفائننگ، اور پیٹرو کیمیکل ایپلی کیشنز میں پائپ لائن آئسولیشن کے لیے استعمال کیا جاتا ہے جہاں منتخب سٹینلیس سٹیل مواد اور پریشر کلاس سروس کی شرائط کے ساتھ مطابقت رکھتی ہے۔

کیمیکل پروسیسنگ

ہم آہنگ کیمیائی اور عمل کے سیالوں کو الگ کرنے کے لئے موزوں ہے۔ جسم، ڈسک، اسٹیم، سیٹ، اور دیگر مواد کے انتخاب کو کیمیائی ساخت، ارتکاز، آپریٹنگ درجہ حرارت اور دباؤ کے خلاف چیک کیا جانا چاہیے۔

پانی اور گندا پانی

منتخب پانی کی تقسیم، علاج، افادیت، اور پراسیس واٹر پائپ لائنوں پر لاگو ہوتا ہے جہاں ایک فلینجڈ آئسولیشن والو کی ضرورت ہوتی ہے۔

پاور اور یوٹیلیٹی سسٹمز

صنعتی یوٹیلیٹی پائپ لائنز، پاور سے متعلقہ سسٹمز، HVAC سروسز، اور دیگر ہم آہنگ سیال ایپلی کیشنز میں مخصوص دباؤ اور درجہ حرارت کی حدود میں تنہائی کے لیے استعمال کیا جا سکتا ہے۔

انتخاب کے تحفظات

پائپ لائن کا سائز:آرڈر کرنے سے پہلے برائے نام پائپ سائز اور مطلوبہ والو سائز کی تصدیق کریں۔ دستیاب تنصیب اور آپریٹنگ جگہ کے لیے بڑے قطر کے والوز کو بھی چیک کیا جانا چاہیے۔

پریشر کلاس:تصدیق کریں کہ کلاس 150 اور درج کردہ زیادہ سے زیادہ کام کرنے کا دباؤ آپریٹنگ درجہ حرارت پر پائپ لائن کے اصل دباؤ کے لیے موزوں ہے۔

درمیانی مطابقت:سٹینلیس سٹیل کی باڈی، ڈسک، اسٹیم، سیٹ، پیکنگ اور دیگر گیلے مواد کی پروسیس میڈیم کے ساتھ مطابقت کو چیک کریں۔

کنکشن کا معیار:پائپ لائن ڈرائنگ کے خلاف فلینج کے معیار، RF کا سامنا، بولٹ ہول کی ترتیب، گاسکیٹ کی قسم، اور آمنے سامنے کی ضروریات کی تصدیق کریں۔

آپریٹنگ طریقہ:تصدیق کریں کہ والو کے سائز، تنصیب کی پوزیشن، دستیاب آپریٹنگ اسپیس، اور مطلوبہ آپریٹنگ ٹارک کے مطابق ہینڈ وہیل یا گیئر آپریشن کی ضرورت ہے۔

سوور سروس کے تقاضے:اگر والو کا مقصد کھٹی گیس یا دیگر H کے لیے ہے۔₂S پر مشتمل سروس، مواد اور مینوفیکچرنگ کی تصدیق کے لیے قابل اطلاق NACE یا پروجیکٹ کی تفصیلات فراہم کریں۔

تنصیب اور بحالی

تنصیب سے پہلے، والو، فلینج کے چہروں، سیل کرنے والی سطحوں، اور نقل و حمل کے نقصان کے لیے حفاظتی کور کا معائنہ کریں۔ پائپ لائن کو مناسب طریقے سے منسلک کیا جانا چاہئے تاکہ بیرونی پائپ بوجھ کو غیر ضروری طور پر منتقل نہ کیا جائے

اکثر پوچھے گئے سوالات

Q1: پائپ لائن کی تنہائی میں گیٹ والو بال والو سے کیسے مختلف ہے؟

ایک گیٹ والو پائپ لائن کو کھولنے یا بند کرنے کے لیے ایک لکیری حرکت پذیر گیٹ کا استعمال کرتا ہے، جبکہ بال والو ایک گھومنے والی گیند کا استعمال کرتا ہے۔ گیٹ والوز کو عام طور پر بڑی پائپ لائن آئسولیشن کے لیے منتخب کیا جاتا ہے جہاں سیدھا بہاؤ کا راستہ اور مکمل طور پر کھلی پوزیشن میں نسبتاً کم بہاؤ کی مزاحمت کی ضرورت ہوتی ہے۔

Q2: اگر گیٹ والو کو کام کرنا مشکل ہے تو کیا چیک کیا جانا چاہئے؟

چیک کریں کہ آیا پائپ لائن صحیح طریقے سے منسلک ہے، آیا اسٹیم اور آپریٹنگ میکانزم صاف اور چکنا ہوا ہے جیسا کہ بیان کیا گیا ہے، اور کیا ضرورت سے زیادہ دباؤ یا جمع گیٹ کی نقل و حرکت کو متاثر کر رہے ہیں۔ اگر غیر معمولی مزاحمت باقی رہتی ہے، تو اضافی بیرونی لیوریج کے ساتھ مجبور کرنے کے بجائے والو کو الگ تھلگ اور معائنہ کیا جانا چاہیے۔

Q3: تنصیب سے پہلے سٹینلیس سٹیل کے گیٹ والو کو کیسے ذخیرہ کیا جانا چاہئے؟

والو کو صاف اور خشک جگہ پر ذخیرہ کیا جانا چاہئے جس میں فلینج محافظوں کو جگہ پر رکھا جائے۔ سنکنرن مادوں، ضرورت سے زیادہ نمی، اثر، اور اندرونی سگ ماہی کی سطحوں کی آلودگی سے بچیں۔ اسٹوریج اور ہینڈلنگ کے دوران بڑے والوز کو بھی مناسب طریقے سے سپورٹ کیا جانا چاہئے۔

Q4: گیٹ والو کے انسٹال ہونے کے بعد کیا لیکیج ہو سکتی ہے؟

ممکنہ وجوہات میں سیلنگ کی خراب سطحیں، نا مناسب گسکیٹ کی تنصیب، والو کے اندر غیر ملکی مواد، بند کرنے کا غلط آپریشن، یا پائپ لائن کی سیدھ میں دشواریاں شامل ہیں۔ نظام کو محفوظ طریقے سے الگ تھلگ کرنے کے بعد اصل وجہ کا تعین معائنہ اور دباؤ کی جانچ کے ذریعے کیا جانا چاہیے۔

Q5: کیا ANSI 150LB سٹینلیس سٹیل گیٹ والو پائپ لائن ڈرائنگ کے مطابق فراہم کیا جا سکتا ہے؟

جی ہاں والو کا سائز، آمنے سامنے کے طول و عرض، فلینج کا انتظام، آپریٹنگ پوزیشن، مواد کی ترتیب، اور دیگر کنکشن کی ضروریات کا پیداوار سے پہلے پائپ لائن ڈرائنگ کے خلاف جائزہ لیا جا سکتا ہے۔ یہ خاص طور پر متبادل والوز اور تنصیب کے مقررہ طول و عرض کے منصوبوں کے لیے مفید ہے۔

Q6: کیا والو کو موجودہ گیٹ والو کے متبادل کے طور پر استعمال کیا جا سکتا ہے؟

ہاں، بشرطیکہ متبادل والو مطلوبہ سائز، پریشر کلاس، آمنے سامنے کے طول و عرض، فلینج کنکشن، مواد کی تفصیلات، آپریٹنگ طریقہ، اور تنصیب کی جگہ سے مماثل ہو۔ موجودہ والو ڈرائنگ، نام پلیٹ کی معلومات، یا جہتی ڈیٹا کو کنفیگریشن کی تصدیق کے لیے استعمال کیا جا سکتا ہے۔

Q7: والو کی سروس کی زندگی کو کیسے برقرار رکھا جا سکتا ہے؟

والو کو اس کے مخصوص دباؤ اور درجہ حرارت کی حدود میں چلائیں، غیر ضروری بار بار سائیکل چلانے سے گریز کریں، اسٹیم اور آپریٹنگ میکانزم کو مناسب حالت میں رکھیں، اور پائپ لائن کی بحالی کے شیڈول کے مطابق وقتا فوقتا والو کا معائنہ کریں۔ کسی بھی غیر معمولی رساو یا آپریٹنگ مزاحمت کی فوری تحقیقات کی جانی چاہئے۔

Q8: آرڈر کرنے سے پہلے کونسی تکنیکی معلومات کی تصدیق کی جانی چاہئے؟

کلیدی معلومات میں برائے نام سائز، پریشر کلاس، اختتامی رابطہ، آمنے سامنے کا طول و عرض، باڈی اور ٹرم میٹریل، سیٹ کنفیگریشن، آپریٹنگ طریقہ، سروس میڈیم، پریشر، درجہ حرارت، قابل اطلاق معیارات، اور کوئی خاص معائنہ یا دستاویزات کی ضروریات شامل ہیں۔
