جعلی کاربن اسٹیل گیٹ والو 800LB

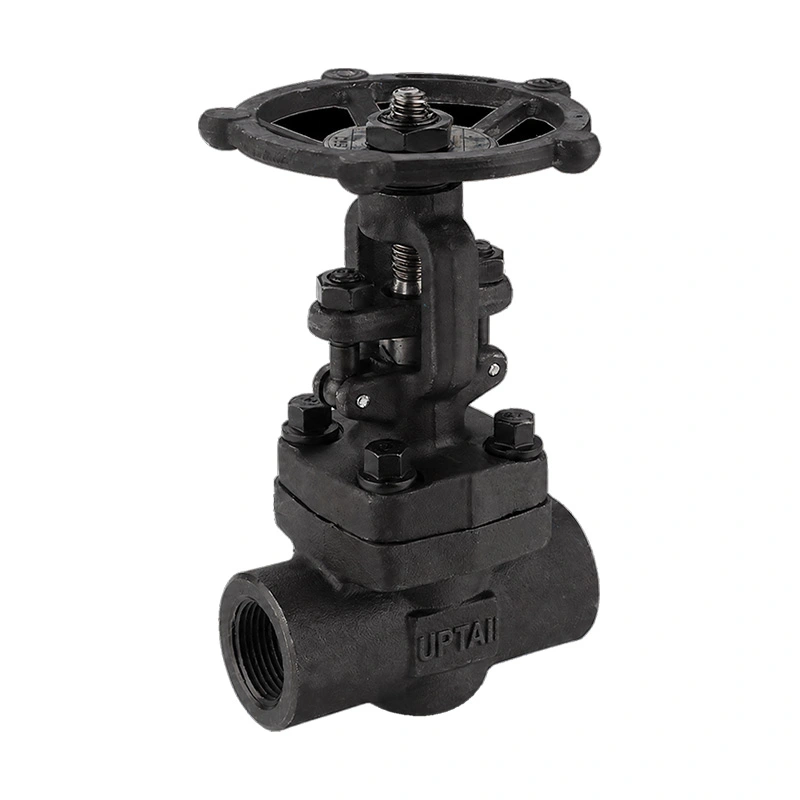

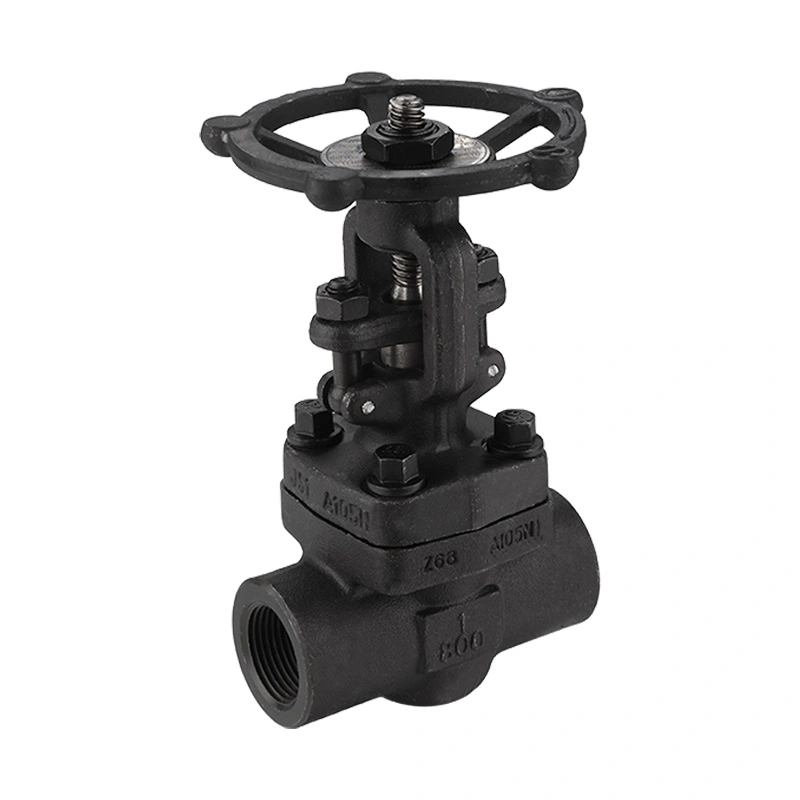

جعلی کاربن اسٹیل گیٹ والو 800LB چھوٹے بور صنعتی پائپنگ کے لئے ایک جعلی گیٹ والو ہے۔ اس میں ASTM A105N باڈی، OS&Y اسٹیم ترتیب، بولٹڈ بونٹ، اور ہینڈ وہیل آپریشن کا استعمال کیا گیا ہے۔ این پی ٹی، بی ایس پی، اور ساکٹ ویلڈ کنکشن مختلف پائپنگ کنفیگریشنز کے لیے دستیاب ہیں۔

شینگٹائی چین کے ژیجیانگ کے شہر وینزو میں صنعتی والوز تیار کرتا ہے۔ پیداوار کے عمل میں مشینی، اسمبلی، پریشر ٹیسٹنگ، معائنہ، مارکنگ اور پیکیجنگ شامل ہیں۔ والو کی وضاحتیں مطلوبہ سائز، کنکشن، میڈیم، پریشر، درجہ حرارت اور مادی ضروریات سے تصدیق کی جا سکتی ہیں۔

اہم ابعاد

والو کی تعمیر

والو باڈی ASTM A105N جعلی کاربن اسٹیل سے بنائی گئی ہے۔ بونٹ کو جسم کے ساتھ بولٹ کیا جاتا ہے، جس سے لائن کو الگ تھلگ اور افسردہ کرنے کے بعد اندرونی حصوں تک رسائی حاصل ہوتی ہے۔

OS&Y اسٹیم

آؤٹ سائیڈ سکرو اور یوک ڈیزائن تنے کو والو باڈی سے باہر رکھتا ہے۔ آپریشن کے دوران تنے کی حرکت دیکھی جا سکتی ہے، جو والو کی پوزیشن کا ایک سادہ بصری اشارہ بھی فراہم کرتی ہے۔

ٹھوس پچر

بہاؤ کے راستے کو بند کرنے کے لیے پچر عمودی طور پر حرکت کرتا ہے۔ گیٹ والو کا مقصد تنہائی کی خدمت کے لیے ہے اور اسے عام طور پر مکمل طور پر کھلی یا مکمل بند پوزیشن میں چلایا جاتا ہے۔

تنا اور نشست کا مواد

درج شدہ اسٹیم مواد ASTM A182 F6a ہے۔ ڈسک ASTM A-276 Gr میں دستیاب ہے۔ 420 ایک اختیاری سٹیلائٹ 6 سخت چہرے والی ترتیب کے ساتھ، جبکہ فہرست میں سیٹ کا مواد ASTM A-276 Gr ہے۔ 410.

دباؤ اور درجہ حرارت

والو کو 1975 PSI کے زیادہ سے زیادہ ورکنگ پریشر کے ساتھ CL800 کا درجہ دیا گیا ہے۔ قابل اطلاق کام کا دباؤ درجہ حرارت، مواد، سائز، اور متعلقہ دباؤ درجہ حرارت کی درجہ بندی پر منحصر ہے۔ والو کو صرف پریشر کلاس کے بجائے اصل آپریٹنگ حالات کا استعمال کرتے ہوئے منتخب کیا جانا چاہئے۔

درج کردہ درجہ حرارت کی حد -29ºc + 425ºc ہے۔ جب والو کو بلند درجہ حرارت پر استعمال کیا جائے تو سیٹ، اسٹیم، پیکنگ اور دیگر اندرونی مواد کو مطابقت کے لیے چیک کیا جانا چاہیے۔

کنکشن کے اختیارات ختم کریں۔

والو کو NPT، BSP، یا ساکٹ ویلڈ سروں کے ساتھ فراہم کیا جا سکتا ہے۔ کنکشن پائپ لائن کی تفصیلات اور تنصیب کے طریقہ سے مماثل ہونا چاہئے۔

این پی ٹی

NPT تھریڈڈ سرے درج کردہ ASME B1.20.1 کنکشن کے معیار کے مطابق بیان کیے گئے ہیں۔ تنصیب سے پہلے دھاگے کے سائز اور ملاوٹ کے اجزاء کی جانچ کی جانی چاہئے۔

بی ایس پی

بی ایس پی اینڈز ہم آہنگ بی ایس پی تھریڈز کا استعمال کرتے ہوئے پائپنگ سسٹم کے لیے دستیاب ہیں۔ آرڈر کرتے وقت مطلوبہ تھریڈ کنفیگریشن کی تصدیق ہونی چاہیے۔

ساکٹ ویلڈ

ساکٹ ویلڈ کے سرے چھوٹے بور کی پائپنگ کے لیے موزوں ہیں جہاں ویلڈڈ کنکشن کی ضرورت ہوتی ہے۔ ویلڈنگ کے طریقہ کار کو قابل اطلاق پائپنگ تفصیلات پر عمل کرنا چاہئے۔

NACE کے تقاضے

تصریح میں NACE MR0175/ISO 15156 درج ہے۔ سوور سروس ایپلی کیشنز کے لیے، والو کے مواد اور مینوفیکچرنگ کی ضروریات کا اصل سروس کی شرائط اور پروجیکٹ کی تفصیلات کے خلاف جائزہ لیا جانا چاہیے۔

جہاں NACE کی تعمیل کی ضرورت ہو، وہاں پروڈکشن سے پہلے مطلوبہ مواد کے درجات، سختی کی حدود، معائنہ کی ضروریات اور دستاویزات کی تصدیق ہونی چاہیے۔

عام ایپلی کیشنز

تیل اور گیس:اپ اسٹریم، ڈاون اسٹریم، اور پروسیس پائپنگ میں چھوٹے بور کے الگ تھلگ پوائنٹس۔

ریفائننگ اور پیٹرو کیمیکل:پروسیس لائنز، یوٹیلیٹی پائپنگ، اور آلات کے کنکشن جن کے لیے دستی تنہائی کی ضرورت ہوتی ہے۔

پاور جنریشن:مخصوص دباؤ اور درجہ حرارت کی حدود کے اندر منتخب بھاپ، بوائلر، اور یوٹیلیٹی لائنز۔

صنعتی سامان:تھریڈڈ یا ساکٹ ویلڈ کنکشن کا استعمال کرتے ہوئے کمپیکٹ پائپنگ اسمبلیاں اور عمل کا سامان۔

سلیکشن پوائنٹس

آرڈر کرنے سے پہلے والو کے سائز، کنکشن کی قسم، آپریٹنگ پریشر، درجہ حرارت، درمیانے درجے اور مواد کی ضروریات کی تصدیق کریں۔ سوئر سروس ایپلی کیشنز کے لیے، قابل اطلاق NACE تفصیلات فراہم کریں۔ تھریڈڈ کنکشنز کے لیے، تھریڈ کی قسم اور سائز کی تصدیق کریں۔ ساکٹ ویلڈ کنکشن کے لیے، پائپ کے طول و عرض اور ویلڈنگ کی ضروریات کی تصدیق کریں۔

والو کا مقصد تنہائی کے لیے ہے۔ اگر درخواست کو مسلسل بہاؤ کے ضابطے کی ضرورت ہے، تو انتخاب سے پہلے آپریٹنگ طریقہ اور والو کی قسم کا جائزہ لیا جانا چاہیے۔

تنصیب اور بحالی

تنصیب سے پہلے والو اور کنکشن ختم ہونے کا معائنہ کریں۔ اندرونی سطحوں کو صاف رکھیں اور حفاظتی غلاف صرف اس وقت ہٹائیں جب والو نصب ہونے کے لیے تیار ہو۔

تھریڈڈ کنکشن بغیر کسی زیادہ سختی کے مخصوص سگ ماہی طریقہ استعمال کرتے ہوئے جمع کیے جائیں۔ ساکٹ-ویلڈ ورژن کے لیے، ویلڈنگ کے طریقہ کار کو ہیٹ ان پٹ کو کنٹرول کرنا چاہیے اور پائپنگ کے قابل اطلاق تقاضوں پر عمل کرنا چاہیے۔

تنصیب کے بعد، ہینڈ وہیل کو چلائیں اور مکمل افتتاحی اور اختتامی سفر کی جانچ کریں۔ بحالی سے پہلے، پائپ لائن کو الگ تھلگ کریں اور دباؤ ڈالیں۔ معائنہ میں تنا، پیکنگ ایریا، بونٹ کنکشن، ہینڈ وہیل اور سیل کرنے والی سطحیں شامل ہونی چاہئیں۔

جانچ اور دستاویزات

والو کو API 602 کے مطابق ڈیزائن اور تیار کیا گیا ہے، API 598 کے ساتھ جانچ اور معائنہ کے لیے مخصوص کیا گیا ہے۔ معائنہ میں مواد کی جانچ، جہتی معائنہ، شیل ٹیسٹنگ، سیٹ کے رساو کی جانچ، آپریٹنگ چیک، اور حتمی معائنہ شامل ہوسکتا ہے۔

مواد کی معلومات، جہتی ڈیٹا، ڈرائنگ، معائنہ کے ریکارڈ، اور ٹیسٹ دستاویزات آرڈر کی ضروریات کے مطابق فراہم کی جا سکتی ہیں۔

اکثر پوچھے گئے سوالات

Q1: جعلی کاربن اسٹیل گیٹ والو 800LB کیا ہے؟

جعلی کاربن اسٹیل گیٹ والو 800LB ہائی پریشر چھوٹے بور پائپنگ کے لیے ایک جعلی گیٹ والو ہے۔ یہ پائپ لائن کی تنہائی کے لیے ایک جعلی کاربن اسٹیل باڈی اور گیٹ کی قسم کی بندش کا عنصر استعمال کرتا ہے۔ درج کنفیگریشن میں OS&Y آپریشن، ایک بولڈ بونٹ، ہینڈ وہیل آپریشن، اور NPT، BSP، یا ساکٹ ویلڈ کنکشن شامل ہیں۔

Q2: OS&Y اور چھپے ہوئے اسٹیم ڈیزائن میں کیا فرق ہے؟

OS&Y ڈیزائن میں، تنے کو والو کے جسم سے باہر رکھا جاتا ہے اور آپریشن کے دوران بظاہر حرکت کرتا ہے۔ ایک چھپا ہوا اسٹیم ڈیزائن والو کے جسم کے اندر تنے کی حرکت کو برقرار رکھتا ہے۔ OS&Y کا انتظام تقریباً والو کی پوزیشن کو بصری طور پر پہچاننا آسان بناتا ہے۔

Q3: ساکٹ ویلڈ کنکشن کب منتخب کیا جانا چاہئے؟

ساکٹ ویلڈ سروں کو چھوٹے بور کے پائپنگ سسٹم کے لیے سمجھا جا سکتا ہے جہاں ویلڈڈ کنکشن کی ضرورت ہوتی ہے۔ پائپ کا سائز، دیوار کی موٹائی، ویلڈنگ کا طریقہ کار، اور پراجیکٹ پائپنگ کے معیار کی تصدیق انتخاب سے پہلے کی جانی چاہیے۔

Q4: کیا والو کو باقاعدگی سے چکنا کرنے کی ضرورت ہے؟

چکنا کرنے کی ضروریات والو کے ڈیزائن اور آپریٹنگ حالات پر منحصر ہیں۔ سٹیم اور آپریٹنگ اجزاء کو مینوفیکچرر کی دیکھ بھال کی ہدایات کے مطابق برقرار رکھا جانا چاہئے، اور غیر مناسب چکنا کرنے والے اجزاء کو سیل کرنے والے اجزاء پر لاگو نہیں کیا جانا چاہئے.

Q5: تنے کے گرد بیرونی رساو کا کیا سبب بن سکتا ہے؟

اسٹیم ایریا کے رساو کا تعلق پیکنگ کی حالت، اسٹیم کی سطح کی حالت، نامناسب ایڈجسٹمنٹ، یا اجزاء کے پہننے سے ہوسکتا ہے۔ پیکنگ ایریا کا معائنہ کرنے یا سرونگ کرنے سے پہلے والو کو الگ تھلگ اور افسردہ کرنا چاہیے۔

Q6: کیا یہ والو دوسرے مواد کے ساتھ اپنی مرضی کے مطابق کیا جا سکتا ہے؟

دیگر مواد کی تشکیلات درخواست پر دستیاب ہیں۔ مطلوبہ باڈی، ڈسک، اسٹیم، سیٹ اور دیگر مواد درمیانے درجے، دباؤ، درجہ حرارت، سنکنرن حالات، اور قابل اطلاق معیارات کے مطابق بیان کیا جانا چاہیے۔

Q7: کوٹیشن کے لیے کونسی معلومات فراہم کی جانی چاہیے؟

براہ کرم والو کا سائز، کنکشن کی قسم، میڈیم، آپریٹنگ پریشر، درجہ حرارت، مقدار، مواد کے تقاضے، اگر قابل اطلاق ہوں تو NACE کے تقاضے، اور کوئی قابل اطلاق ڈرائنگ یا پروجیکٹ کی تفصیلات فراہم کریں۔
