تکنیکی بصیرت: 2000 ڈبلیو او جی 2 پیس ہائی پلیٹ فارم بال والو - ڈیزائن کی خصوصیات اور ایپلیکیشن ماحول

سٹی گیس پریشر ریگولیٹنگ سٹیشن کی میڈیم پریشر آؤٹ لیٹ پائپ لائنز 4.0 MPa کے ڈیزائن پریشر پر کام کرتی ہیں۔ سسٹم کو ریموٹ ڈسپیچ اور ایمرجنسی شٹ آف کے لیے SCADA سسٹم کے ساتھ انضمام کی ضرورت ہے۔ والوز کو صفر خارجی رساو، طویل دیکھ بھال کے بغیر وقفے، اور ضلع میں گیس کی سپلائی میں خلل ڈالنے سے بچنے کے لیے ان لائن سروسنگ کو سپورٹ کرنا چاہیے۔

2000 WOG 2 پیس ہائی پلیٹ فارم بال والوز CF8 (304 سٹین لیس سٹیل) میں NPT تھریڈڈ اینڈز کے ساتھ اور RPTFE رینفورسڈ سیٹوں کا انتخاب کیا گیا، جو ڈائریکٹ ماونٹڈ دھماکہ پروف الیکٹرک ایکچیوٹرز سے لیس ہیں۔ والو کے دباؤ کی درجہ بندی اصل آپریٹنگ دباؤ سے کہیں زیادہ ہے۔

• والو کی باڈی اور سیل طویل مدتی کم تناؤ والی حالتوں میں کام کرتے ہیں، جس سے مہر کے رینگنے میں کافی حد تک کمی واقع ہوتی ہے۔ سروس کی زندگی سے زیادہ کی طرف سے بڑھایا جاتا ہے50%معیاری PN40 بال والوز کے مقابلے میں۔

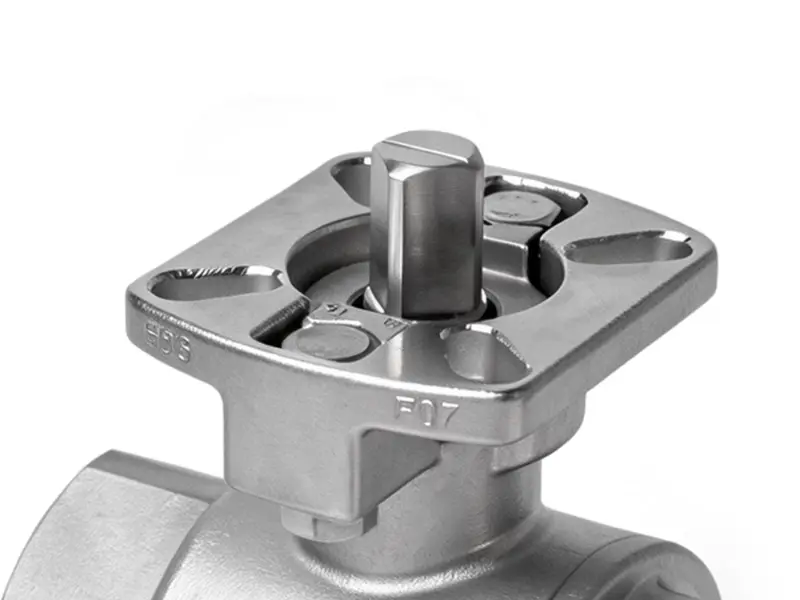

• آئی ایس او 5211 معیاری اعلی پلیٹ فارم اڈاپٹر بریکٹ کے بغیر براہ راست ایکچیویٹر کو ماؤنٹ کرنے کے قابل بناتا ہے، تنصیب کے وقت کو کم کرتا ہے۔30%اور مستحکم ریموٹ کنٹرول کی درستگی کے لیے اعلی ہم آہنگی کو یقینی بنانا۔

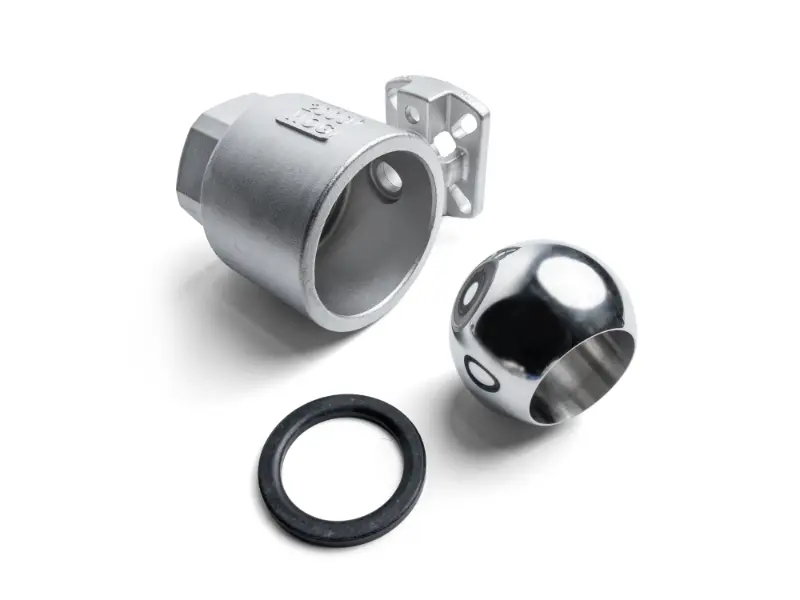

• 2 ٹکڑوں پر مشتمل اسپلٹ باڈی ڈیزائن پائپ لائن کو کاٹے بغیر ان لائن جدا کرنے اور مہر کی تبدیلی کو سپورٹ کرتا ہے، جس سے ضلع کی بحالی کا وقت کم ہوتا ہے۔70%.
• فلوٹنگ بال دو طرفہ سگ ماہی کا ڈھانچہ صفر خارجی رساو فراہم کرتا ہے، گیس کی محفوظ ترسیل کو یقینی بناتا ہے اور شہری گیس کے ڈیزائن کی وضاحتوں کی تعمیل کرتا ہے۔

ایک بڑی ریفائنری میں گردش کرنے والے کولنگ واٹر سسٹم کی ہائی پریشر برانچ 2.5 MPa پر کام کرتی ہے، پائپ لائن میں وقفے وقفے سے پانی کے ہتھوڑے کے جھٹکے ہوتے ہیں۔ اصل معیاری PN25 بال والوز کو بار بار سیٹ کے رساو اور جسم کی خرابی کا سامنا کرنا پڑا، اور دیکھ بھال کے لیے پائپ لائن کی کٹائی کی ضرورت تھی جس کی وجہ سے پیداوار بند ہو گئی۔

WCB کاربن اسٹیل میں 2000 WOG 2 پیس ہائی پلیٹ فارم بال والوز کے ساتھ تبدیل کیا گیا، جس میں مکمل پورٹ فلو پاتھ شامل ہیں اور پروگرام شدہ آن/آف کنٹرول کے لیے نیومیٹک ایکچیوٹرز کے ساتھ جوڑا بنایا گیا ہے۔

• 2000 WOG ہیوی ڈیوٹی والو باڈی معیاری PN25 والوز سے کہیں زیادہ اعلی واٹر ہتھوڑے کی مزاحمت پیش کرتا ہے، فوری پانی کے ہتھوڑے کو برداشت کرتا ہے۔10 ایم پی اےجسم کی خرابی یا مہر کی ناکامی کے بغیر۔
• مکمل پورٹ ڈیزائن سے کم دباؤ کا نقصان ہوتا ہے۔0.03 ایم پی اے، کی طرف سے گردش پمپ بوجھ کو کم کرنے5%اور قابل ذکر طویل مدتی توانائی کی بچت فراہم کرنا۔
• اعلی پلیٹ فارم پر ڈائریکٹ ماونٹڈ نیومیٹک ایکچویٹرز اس سے بھی کم وقت میں جواب دیتے ہیں۔1 سیکنڈبار بار پروگرام شدہ سوئچنگ آپریشنز کے لیے موزوں ہے۔
• 2 ٹکڑا والو باڈی بال کور سے سکیل اور ملبے کو صاف کرنے کے لیے فوری جدا کرنے کی اجازت دیتا ہے، پائپ لائن کاٹنے یا پروڈکشن بند کیے بغیر دیکھ بھال کی کارکردگی کو دوگنا کرتا ہے۔

ایک بڑے تجارتی کمپلیکس میں اسکرو قسم کے واٹر چلرز R134a ریفریجرینٹ کا استعمال کرتے ہیں، جس کی مین لائنیں 1.8 MPa پر کام کرتی ہیں۔ ریفریجرینٹ رساو کو روکنے کے لیے والوز کو سیل کرنے کی بہترین کارکردگی کی ضرورت ہوتی ہے، اور بلڈنگ آٹومیشن سسٹم (BAS) کے ذریعے گروپ کنٹرول کے لیے الیکٹرک ایکچیوٹرز کے ساتھ ہم آہنگ ہونا ضروری ہے۔

CF8 سٹینلیس سٹیل میں 2000 WOG 2 پیس ہائی پلیٹ فارم بال والوز، خصوصی ریفریجرینٹ سیلنگ سیٹوں اور ڈائریکٹ ماونٹڈ کمپیکٹ الیکٹرک ایکچویٹرز کے ساتھ۔

• درست سیلنگ کے ساتھ ہائی پریشر ریٹیڈ والو باڈی صفر ریفریجرینٹ لیکیج حاصل کرتی ہے، کولنگ کی صلاحیت میں کمی اور ماحولیاتی اخراج کے مسائل کو ختم کرتی ہے۔
• معیاری ISO 5211 اعلی پلیٹ فارم انٹرفیس چلر بیچ اسمبلی کی کارکردگی کو بہتر بناتا ہے۔30%. فروخت کے بعد آسان متبادل کے لیے ایکچیوٹرز اپنی مرضی کے مطابق اڈاپٹر کے بغیر عالمی طور پر قابل تبادلہ ہیں۔
• 2 ٹکڑوں کا ڈھانچہ پائپ لائن ویلڈز کو نقصان پہنچائے بغیر بڑے چلر اوور ہال کے دوران جدا کرنے اور دیکھ بھال کی سہولت فراہم کرتا ہے، جس سے دیکھ بھال کے اخراجات میں کمی آتی ہے۔40%.
• آپریٹنگ پریشر برائے نام درجہ بندی سے بہت نیچے مہر کی عمر کو نمایاں طور پر سست کرتا ہے، دیکھ بھال سے پاک وقفہ کو بڑھا دیتا ہے۔3 سال.

روزانہ کیمیکل پلانٹ میں ایک سرفیکٹنٹ خام مال کی منتقلی کی لائن 1.6 MPa پر کام کرتی ہے، جس میں ہلکے سے سنکنرن میڈیا ہوتا ہے۔ والوز کو ریموٹ کنٹرول کو سپورٹ کرنا چاہیے، الگ کرنا اور صاف کرنا آسان ہونا چاہیے، اور بیچ کی تبدیلی کے لیے حفظان صحت کے تقاضوں کو پورا کرنا چاہیے۔

2000 WOG 2-ٹکڑا ہائی پلیٹ فارم بال والوز CF8M (316 سٹینلیس سٹیل) میں مکمل پورٹ ڈیزائن، PTFE سیٹیں اور دھماکہ پروف نیومیٹک ایکچویٹرز کے ساتھ۔

• 316 سٹینلیس سٹیل کا جسم ہلکے سنکنرن کے خلاف مزاحمت کرتا ہے۔ مکمل پورٹ ڈیزائن میں کوئی بہاؤ ڈیڈ زون نہیں ہے، جو روزانہ کیمیکل پروڈکشن کی حفظان صحت کی ضروریات کو پورا کرنے کے لیے مواد کی تعمیر اور بگاڑ کو کم کرتا ہے۔
• ڈیریٹڈ حالات میں طویل مدتی کم تناؤ کا آپریشن میڈیا کے پھیلاؤ کے خطرے اور بیچ کی تبدیلیوں کے درمیان کراس آلودگی کو ختم کرتا ہے۔
• آئی ایس او ہائی پلیٹ فارم پر ڈائریکٹ ماونٹڈ ایکسپلوژن پروف نیومیٹک ایکچویٹرز بغیر کسی اضافی ترمیم کے کیمیائی ورکشاپ کے دھماکے سے تحفظ کی ضروریات کو براہ راست پورا کرتے ہیں۔
• 2 ٹکڑوں پر مشتمل اسپلٹ ڈیزائن اندرونی صفائی اور جراثیم کشی کے لیے فوری جدا کرنے کی اجازت دیتا ہے، جس سے بیچ کی تبدیلی کی صفائی کے وقت کو کم کیا جاتا ہے۔60%.

مشروبات کے مینوفیکچرنگ پلانٹ میں ہائی ٹمپریچر کلین ان پلیس (سی آئی پی) سسٹم 3.0 ایم پی اے پر کام کرتا ہے، جس میں 80°C الکلین کلیننگ ایجنٹس ہیں۔ والوز کا درجہ حرارت اور سنکنرن مزاحم ہونا ضروری ہے، قابل اعتماد سگ ماہی فراہم کرنا، خودکار پروگرام کنٹرول کی حمایت کرنا، اور کھانے کے GMP معیارات کی تعمیل کرنا ضروری ہے۔

CF8 سٹینلیس سٹیل میں فوڈ گریڈ 2000 WOG 2 ٹکڑا ہائی پلیٹ فارم بال والوز، RPTFE کو تقویت یافتہ ہائی ٹمپریچر سیٹس اور ڈائریکٹ ماونٹڈ سینیٹری نیومیٹک ایکچویٹرز سے لیس۔

• 3.0 MPa آپریٹنگ پریشر 2000 WOG برائے نام درجہ بندی سے بہت نیچے ہے، جو کہ بلند درجہ حرارت پر بھی کافی پریشر ریزرو فراہم کرتا ہے، جس میں سیل کی خرابی یا جسم کی خرابی کا کوئی خطرہ نہیں ہے۔
• RPTFE مضبوط سیٹیں اعلی درجہ حرارت اور کیمیائی مزاحمت پیش کرتی ہیں، معیاری PTFE سیٹوں کی سروس لائف سے دوگنا، اعلی درجہ حرارت کی صفائی کے سیالوں کے ذریعے مسلسل سکورنگ کو برداشت کرنا۔
• اعلی پلیٹ فارم ڈائریکٹ ماؤنٹ ڈیزائن ایکچیویٹر والو انٹرفیس پر کوئی حفظان صحت سے متعلق ڈیڈ زون نہیں بناتا، صاف کرنے اور جراثیم کشی کرنے میں آسان، فوڈ انڈسٹری کے جی ایم پی سرٹیفیکیشن کی ضروریات کے ساتھ مکمل طور پر مطابقت رکھتا ہے۔
• 2 ٹکڑوں والا والو باڈی پوری پائپ لائن کو ہٹائے بغیر اندرونی صفائی کے معائنہ کے لیے فوری جدا کرنے کی اجازت دیتا ہے، معمول کے معائنہ اور دیکھ بھال کو آسان بناتا ہے۔
