تھری وے بال والو ایل پورٹ صنعتی پائپنگ سسٹم میں فلو کنٹرول کو کیسے بہتر بنا سکتا ہے

شانتائیفراہم کرتا ہے aتھری وے بال والو ایل پورٹصنعتی پائپنگ سسٹمز میں قابل اعتماد بہاؤ سوئچنگ کے لیے ڈیزائن کیا گیا ہے۔ تھری پیس باڈی، توسیعی بٹ ویلڈ اینڈز، اور سٹینلیس سٹیل کی تعمیر کے اختیارات کے ساتھ، یہ والو انجینئرز کو فلوڈ روٹنگ کا انتظام کرنے، پائپ لائن کی ترتیب کو آسان بنانے، اور مطلوبہ آپریٹنگ حالات کے ارد گرد دیکھ بھال کا منصوبہ بنانے میں مدد کرتا ہے۔

ایل پورٹ کنفیگریشن کے ساتھ تین طرفہ بال والو دو منسلک پائپ لائن شاخوں کے درمیان سیال کو ری ڈائریکٹ کرنے کے لیے ڈیزائن کیا گیا ہے۔ اس کی خاص طور پر مشینی گیند ایل کے سائز کا راستہ بناتی ہے جو ہینڈل کے گھومنے پر منتخب بندرگاہوں کے ساتھ سیدھ میں آتی ہے۔ ٹی پورٹ ڈیزائن کے برعکس، جو اس کی ترتیب کے لحاظ سے ایک ساتھ متعدد بندرگاہوں کو جوڑ سکتا ہے، ایک L-پورٹ والو بنیادی طور پر بہاؤ کے موڑ اور ماخذ کے انتخاب کے لیے استعمال ہوتا ہے۔ صحیح والو کے انتخاب کے لیے پورٹ اورینٹیشن، باڈی میٹریل، سیٹ کی مطابقت، پریشر درجہ حرارت کی درجہ بندی، اور کنکشن کے معیارات پر توجہ دینے کی ضرورت ہے۔ یہ گائیڈ کام کرنے والے اصول، کلیدی فوائد، صنعتی ایپلی کیشنز، اور L-پورٹ تھری وے بال والوز کی خریداری کے تحفظات، انجینئرز، مینٹیننس ٹیموں اور صنعتی خریداروں کو باخبر فیصلے کرنے میں مدد کرنے کی وضاحت کرتا ہے۔

مندرجات کا جدول

• تھری وے بال والو ایل پورٹ کیا ہے؟
• ایل پورٹ تھری وے بال والو کیسے کام کرتا ہے؟
• ایل پورٹ بمقابلہ ٹی پورٹ: کیا فرق ہے؟
• اہم فوائد کیا ہیں؟
• ایل پورٹ بال والوز کہاں استعمال ہوتے ہیں؟
• صحیح والو کا انتخاب کیسے کریں۔
• جائزہ لینے کے لیے تکنیکی تفصیلات
• تنصیب اور بحالی کی سفارشات
• اکثر پوچھے گئے سوالات
• نتیجہ: صحیح بہاؤ کو کنٹرول کرنے کا فیصلہ کرنا

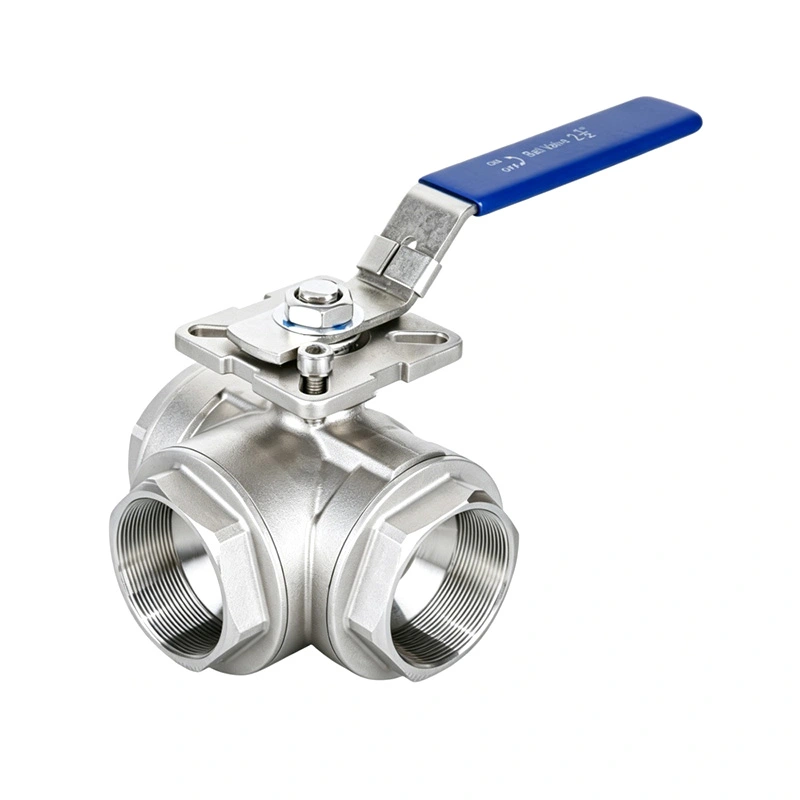

تھری وے بال والو ایل پورٹ کیا ہے؟

تین طرفہ بال والو ایک مکینیکل فلو کنٹرول ڈیوائس ہے جس کے جسم کے اندر تین پورٹس اور ایک گھومتی ہوئی گیند ہوتی ہے۔ اندرونی راستہ اس بات کا تعین کرتا ہے کہ والو کے چلنے پر کون سی بندرگاہیں بات چیت کرتی ہیں۔ ایل پورٹ کنفیگریشن میں، گزرنے والا خط L سے مشابہت رکھتا ہے، جس سے والو کو منتخب کنکشن کے درمیان براہ راست سیال کی اجازت ملتی ہے۔

مثال کے طور پر، ایک پائپ لائن میں ایک مشترکہ کنکشن اور دو متبادل آؤٹ لیٹس ہو سکتے ہیں۔ والو آنے والے سیال کو پہلے آؤٹ لیٹ کی طرف لے جا سکتا ہے یا اندرونی گزرنے اور ہینڈل کی پوزیشن کے لحاظ سے اسے دوسرے آؤٹ لیٹ میں تبدیل کر سکتا ہے۔ غیر استعمال شدہ شاخ کو مطلوبہ آپریٹنگ پوزیشن میں الگ کر دیا جاتا ہے جب والو کا ڈیزائن اس ترتیب کو سپورٹ کرتا ہے۔

شانتائی کی مصنوعات اس بہاؤ روٹنگ کے اصول کو تھری پیس باڈی اور بڑھے ہوئے بٹ ویلڈ سروں کے ساتھ جوڑتی ہے۔ اضافی ویلڈ اینڈ کی لمبائی پائپ لائن کی تنصیب کے لیے کام کرنے کی جگہ فراہم کرتی ہے اور موصل یا دفن شدہ پائپنگ لے آؤٹ میں مفید ہو سکتی ہے جہاں مخصوص ڈیزائن کو اضافی کلیئرنس کی ضرورت ہوتی ہے۔

عام تعمیراتی تحفظات میں شامل ہیں:

• والو جسم:سٹینلیس سٹیل یا دیگر مخصوص مواد کو درخواست کے مطابق منتخب کیا گیا ہے۔
• گیند اور تنا:بہاؤ کو ہدایت کرنے اور آپریٹنگ ٹارک کو منتقل کرنے کے ذمہ دار اجزاء۔
• نشستیں اور مہریں:وہ حصے جو سروس کی مخصوص شرائط کے تحت سگ ماہی کی کارکردگی کو سپورٹ کرتے ہیں۔
• رابطے:منتخب ماڈل پر منحصر بٹ ویلڈ، تھریڈڈ، یا دیگر کنفیگریشنز۔
• آپریٹنگ میکانزم:ایک دستی ہینڈل یا ایک ہم آہنگ ایکچیویٹر، جہاں دستیاب ہو۔

حتمی ترتیب کو ہمیشہ مینوفیکچرر کی منظور شدہ ڈرائنگ اور تکنیکی دستاویزات کے خلاف چیک کیا جانا چاہئے۔

ایل پورٹ تھری وے بال والو کیسے کام کرتا ہے؟

والو والو کے جسم کے اندر خاص طور پر ڈرل کی گئی گیند کو گھما کر کام کرتا ہے۔ جب گیند کا گزر دو منتخب بندرگاہوں کے ساتھ سیدھ میں ہوتا ہے، تو سیال ان رابطوں کے درمیان سفر کر سکتا ہے۔ گیند کا رخ تبدیل کرنے سے دستیاب بہاؤ کا راستہ بدل جاتا ہے۔

ایک عام رخ موڑنے کے انتظام میں، آپریٹنگ ترتیب میں درج ذیل شرائط شامل ہیں:

1. پہلی بہاؤ پوزیشن:عام بندرگاہ ایک منتخب شاخ سے جڑتی ہے، جس سے سیال پہلے راستے پر چل سکتا ہے۔
2. تبدیلی آپریشن:آپریٹر مینوفیکچرر کی آپریٹنگ ہدایات کے مطابق ہینڈل کو گھماتا ہے۔
3. دوسری بہاؤ پوزیشن:اندرونی راستہ متبادل شاخ کے ساتھ سیدھ میں ہوتا ہے، سیال کو ری ڈائریکٹ کرتا ہے۔
4. تنہائی کی پوزیشن، اگر ڈیزائن کیا گیا ہے:ایل پورٹ کی کچھ ترتیب ایسی پوزیشن فراہم کرتی ہے جو تینوں بندرگاہوں کو روکتی ہے۔ مخصوص والو کے لیے اس صلاحیت کی تصدیق ہونی چاہیے۔

پورٹ نمبرنگ، ہینڈل اورینٹیشن، روٹیشن اینگل، اور دستیاب اسٹاپنگ پوزیشنز ڈیزائن کے درمیان مختلف ہوتی ہیں۔ لہذا، آپریٹرز کو یہ کبھی نہیں سمجھنا چاہیے کہ ہینڈل کی ایک خاص سمت ہمیشہ ایک ہی بہاؤ کے راستے سے مطابقت رکھتی ہے۔

شروع کرنے سے پہلے، والو کے فلو ڈایاگرام کا جائزہ لیں اور ہر اجازت یافتہ آپریٹنگ پوزیشن کے تحت مطلوبہ کنکشن کی تصدیق کریں۔ یہ خودکار نظاموں میں خاص طور پر اہم ہے، جہاں ایک غلط ایکچوایٹر ترتیب پیداوار میں خلل ڈال سکتی ہے یا سیال کو غیر ارادی منزل پر بھیج سکتی ہے۔

ایل پورٹ بمقابلہ ٹی پورٹ: کیا فرق ہے؟

اگرچہ دونوں ڈیزائن تین بندرگاہوں کا استعمال کرتے ہیں، ان کے اندرونی بال کے راستے مختلف مقاصد کو پورا کرتے ہیں۔ ان کے درمیان انتخاب بنیادی طور پر اس بات پر منحصر ہے کہ آیا نظام کو شاخوں کے درمیان بہاؤ کو تبدیل کرنے یا اختلاط اور تقسیم کے لیے کئی راستوں کو جوڑنے کی ضرورت ہے۔

جدول ہر والو کے آپریٹنگ تسلسل کی ضمانت دینے کے بجائے ڈیزائن کے عمومی اصولوں کو بیان کرتا ہے۔ مینوفیکچررز بال کے مختلف انتظامات، سیٹ کنفیگریشنز، اور اسٹاپ پوزیشنز پیش کر سکتے ہیں۔

ایپلی کیشنز کے لیے جہاں دو سیال ماخذ الگ الگ رہنا چاہیے، L-پورٹ ڈیزائن مناسب ہو سکتا ہے اگر اس کا منظور شدہ بہاؤ خاکہ مطلوبہ تنہائی کی تصدیق کرتا ہو۔ جہاں متعدد بندرگاہوں کے درمیان بیک وقت مواصلت ضروری ہو، وہاں ٹی پورٹ ڈیزائن زیادہ موزوں ہو سکتا ہے۔

اضافی پس منظر کے لیے، انتخاب کو حتمی شکل دینے سے پہلے مینوفیکچرر کی ایل پورٹ تھری وے بال والو پروڈکٹ کی معلومات کا جائزہ لیں۔

اہم فوائد کیا ہیں؟

1. لچکدار فلو روٹنگ

ایک ایل پورٹ والو آپریٹرز کو ہر چینج اوور پوائنٹ پر علیحدہ والوز لگائے بغیر نامزد پائپ لائن شاخوں کے درمیان سوئچ کرنے کی اجازت دیتا ہے۔ یہ سیال کی منتقلی، ماخذ کے انتخاب، اور عمل کی روٹنگ کے لیے استعمال ہونے والے سامان کے انتظام کو آسان بنا سکتا ہے۔

2. خلائی موثر پائپ لائن ڈیزائن

ایک والو کے جسم میں متعدد بہاؤ کنکشن کو جوڑنا مناسب تنصیبات میں مطلوبہ انفرادی اجزاء کی تعداد کو کم کر سکتا ہے۔ کم اجزاء کا مطلب کم کنکشن پوائنٹس بھی ہو سکتا ہے جن کے لیے معائنہ کی ضرورت ہوتی ہے، حالانکہ سسٹم کا مجموعی ڈیزائن اصل بچت کا تعین کرتا ہے۔

3. سٹینلیس سٹیل مواد کے اختیارات

سٹینلیس سٹیل کی تعمیر ہم آہنگ صنعتی ماحول میں مفید سنکنرن مزاحمت فراہم کر سکتی ہے۔ مناسب درجے کا انحصار عمل کے درمیانے درجے، کلورائیڈ کے ارتکاز، صفائی کیمیکلز، درجہ حرارت، اور سروس کی دیگر شرائط پر ہوتا ہے۔ مواد کا انتخاب اس مفروضے کی بجائے تصدیق شدہ مطابقت پر مبنی ہونا چاہیے کہ تمام سٹینلیس سٹیل یکساں کارکردگی کا مظاہرہ کرتے ہیں۔

4. تین ٹکڑوں کی تعمیر کے ذریعے بحالی تک رسائی

ایک تھری پیس باڈی اندرونی معائنہ اور سروس کو زیادہ آسان بنا سکتی ہے کیونکہ والو کو مینوفیکچرر کے طریقہ کار کے مطابق الگ کیا جا سکتا ہے۔ پائپ لائن کو الگ تھلگ کرنے کے بعد، افسردہ، نکاسی، اور محفوظ بنانے کے بعد، دیکھ بھال کے اہل افراد قابل استعمال اجزاء کا معائنہ کر سکتے ہیں اور ضرورت پڑنے پر ہم آہنگ سیٹوں یا مہروں کو تبدیل کر سکتے ہیں۔

5. مخصوص تنصیبات کے لیے توسیعی بٹ ویلڈ اینڈز

توسیعی بٹ ویلڈ سرے پائپ لائن ویلڈنگ کے دوران اضافی کلیئرنس فراہم کر سکتے ہیں، خاص طور پر ان ترتیبوں میں جس میں موصلیت یا دفن پائپنگ شامل ہو۔ درست تنصیب ضروری ہے: ویلڈنگ کے طریقہ کار کو سیٹوں، مہروں، یا دیگر درجہ حرارت سے حساس اندرونی اجزاء کو نقصان پہنچانے سے بچنے کے لیے حرارت کے ان پٹ کو کنٹرول کرنا چاہیے۔

ایل پورٹ بال والوز کہاں استعمال ہوتے ہیں؟

بہاؤ کو ری ڈائریکٹ کرنے کی صلاحیت اس والو کنفیگریشن کو کئی صنعتی شعبوں میں کارآمد بناتی ہے۔ اس کی مناسبیت عمل کے درمیانے درجے، دباؤ، درجہ حرارت، کنکشن کے انتظام اور مطلوبہ شٹ آف کارکردگی پر منحصر ہے۔

• پیٹرو کیمیکل پروسیسنگ:نامزد پائپ لائن شاخوں کے درمیان ہم آہنگ عمل کے سلسلے کو تبدیل کرنا۔
• تیل اور گیس کے نظام:ایپلی کیشنز میں متبادل بہاؤ کے راستوں کا انتخاب جہاں والو کے دباؤ کی درجہ بندی اور مواد کی مطابقت مناسب ہو۔
• حرارتی توانائی کے نظام:پروسیس سرکٹس یا آلات کے کنکشن کے درمیان ہم آہنگ سیالوں کو ری ڈائریکٹ کرنا۔
• پانی کا علاج:منتخب شدہ ٹریٹمنٹ لائنوں یا سسٹم کی شاخوں کے درمیان پانی کے بہاؤ کو تبدیل کرنا۔
• صنعتی سامان:مختلف آپریٹنگ طریقوں یا دیکھ بھال کے انتظامات کو سپورٹ کرنے کے لیے سیال کی فراہمی کے راستے کو تبدیل کرنا۔

مثال کے طور پر، پانی کے علاج کی تنصیب دو نامزد بہاؤ راستوں کے درمیان انتخاب کرنے کے لیے L-پورٹ والو کا استعمال کر سکتی ہے۔ سسٹم ڈیزائن کے دوران، انجینئرز کو والو کو سروس میں ڈالنے سے پہلے بندرگاہ کے نقشے، مطلوبہ تنہائی کی حالت، اور بہاؤ کے راستے کو تبدیل کرنے کے نتائج کی تصدیق کرنی چاہیے۔

ہر تین طرفہ بال والو ہر سیال یا آپریٹنگ حالت کے لئے موزوں نہیں ہے۔ کھرچنے والے ذرات، چپکنے والے میڈیا، سنکنرن کیمیکلز، ہائی ڈیفرینشل پریشر، اور بلند درجہ حرارت سیٹ کی زندگی اور سگ ماہی کی کارکردگی کو متاثر کر سکتے ہیں۔ والو کا انتخاب صرف انڈسٹری کے نام کے بجائے اصل سروس کے لیے کیا جانا چاہیے۔

صحیح والو کا انتخاب کیسے کریں۔

تین طرفہ بال والو کی خریداری میں پائپ کے قطر سے مماثلت سے زیادہ شامل ہے۔ ایک قابل اعتماد انتخاب کا عمل مطلوبہ بہاؤ فنکشن کے ساتھ شروع ہونا چاہیے اور مواد کی مطابقت، مکینیکل درجہ بندی، تنصیب کے طول و عرض، اور دیکھ بھال کی ضروریات کے ذریعے جاری رہنا چاہیے۔

1. مطلوبہ بہاؤ پیٹرن کی وضاحت کریں۔

مشترکہ بندرگاہ، متبادل شاخوں، اور ہر مطلوبہ آپریٹنگ پوزیشن کی شناخت کریں۔ اس بات کی تصدیق کرنے کے لیے کہ کون سی بندرگاہیں جڑی ہوئی ہیں اور جو ہر پوزیشن میں الگ تھلگ ہیں، مینوفیکچرر کا فلو ڈایاگرام حاصل کریں۔

2. دباؤ اور درجہ حرارت کی ضروریات کی تصدیق کریں۔

اصل سروس کے درجہ حرارت پر درجہ بند آپریٹنگ پریشر کو چیک کریں۔ دباؤ کی درجہ بندی درجہ حرارت اور مواد کے انتخاب کے ساتھ بدل سکتی ہے، لہذا زیادہ سے زیادہ دباؤ کی قدر کو مخصوص حالات سے آزادانہ طور پر کبھی نہیں سمجھا جانا چاہیے۔

3. ہم آہنگ باڈی اور سگ ماہی کے مواد کو منتخب کریں۔

پروسیس میڈیم کا مجوزہ باڈی، گیند، اسٹیم، سیٹ اور سیل مواد سے موازنہ کریں۔ پی ٹی ایف ای پر مبنی سیٹیں اور مضبوط پی ٹی ایف ای ویریئنٹس مختلف مکینیکل اور تھرمل خصوصیات کے حامل ہیں۔ ہر درخواست کے لیے کیمیائی مطابقت اور مینوفیکچرر کی قابل اجازت سروس رینج کی تصدیق ہونی چاہیے۔

4. کنکشن کا معیار چیک کریں۔

کنکشن کی مخصوص قسم، طول و عرض اور قابل اطلاق معیار کی تصدیق کریں۔ بٹ ویلڈ تنصیبات کے لیے، آخری تیاری اور جہتی ڈرائنگ کا جائزہ لیں۔ تھریڈڈ اور ویلڈیڈ کنکشن مناسب طریقے سے انجنیئر پائپنگ کے انتظام کے بغیر قابل تبادلہ نہیں ہوتے ہیں۔

5. دستی یا خودکار آپریشن کا فیصلہ کریں۔

ایک دستی ہینڈل کبھی کبھار راستے کی تبدیلیوں کے لیے کافی ہو سکتا ہے۔ جہاں بار بار سوئچنگ یا ریموٹ کنٹرول کی ضرورت ہو، پوچھیں کہ آیا ہم آہنگ نیومیٹک یا الیکٹرک ایکچویٹر دستیاب ہے۔ آپریٹنگ ٹارک، مطلوبہ سفر، پوزیشن فیڈ بیک، اور پاور یا ایئر سپلائی میں ناکامی کے دوران مطلوبہ ردعمل کی تصدیق کریں۔

6. معائنہ اور دستاویزات کی ضروریات کا اندازہ کریں۔

اہم خدمات کے لیے، مواد کی شناخت، دباؤ کی جانچ کی دستاویزات، جہتی معائنہ، ٹریس ایبلٹی، اور کسی بھی پروجیکٹ کے لیے مخصوص قبولیت کے تقاضوں کی وضاحت کریں۔ یہ ریکارڈ خریداری کرنے والی ٹیموں اور انجینئرز کو اس بات کی تصدیق کرنے میں مدد کرتے ہیں کہ فراہم کردہ والو منظور شدہ تفصیلات سے میل کھاتا ہے۔

جائزہ لینے کے لیے تکنیکی تفصیلات

شانتائی کی شائع شدہ مصنوعات کی معلومات تین ٹکڑوں والے باڈی اور بڑھے ہوئے بٹ ویلڈ سروں کے ساتھ ایل پورٹ تھری وے بال والو کا جائزہ لینے کے لیے ایک مفید نقطہ آغاز فراہم کرتی ہے۔ ذیل میں درج قدریں حوالہ شدہ پروڈکٹ کی ترتیب کو بیان کرتی ہیں اور خریداری سے پہلے کوٹیشن اور موجودہ منظور شدہ ڈیٹا شیٹ کے خلاف تصدیق کی جانی چاہیے۔

یہ اعداد و شمار تمام ایل پورٹ والوز کے لیے عالمی درجہ بندی نہیں ہیں۔ پروڈکٹ کا صفحہ متبادل مواد اور سگ ماہی کی ترتیب پر بھی بات کرتا ہے۔ خریداروں کو اپنے آرڈر کے لیے دباؤ کے درجہ حرارت کے لفافے، کنکشن کی تفصیلات اور مواد کی ساخت کی تازہ ترین تکنیکی ڈرائنگ اور تحریری تصدیق کی درخواست کرنی چاہیے۔

تنصیب اور بحالی کی سفارشات

درست تنصیب اور منصوبہ بند دیکھ بھال والو کی کارکردگی کو برقرار رکھنے اور قابل گریز ڈاؤن ٹائم کو کم کرنے میں مدد کرتی ہے۔ انجینئرنگ، کمیشننگ اور دیکھ بھال کرنے والی ٹیموں کے لیے درج ذیل طریقے کارآمد ہیں۔

• تنصیب سے پہلے معائنہ کریں:والو کی باڈی، ویلڈ اینڈ، آپریٹنگ میکانزم، اور نقصان یا آلودگی کے لیے حفاظتی پیکیجنگ کو چیک کریں۔
• بہاؤ کی سمت کی تصدیق کریں:والو کو جوڑنے سے پہلے منظور شدہ پائپنگ ڈایاگرام کے ساتھ اصل بندرگاہ کے انتظام کا موازنہ کریں۔
• مناسب ویلڈنگ کے طریقہ کار کا استعمال کریں:بٹ ویلڈ ڈیزائن کے لیے، مستند طریقہ کار پر عمل کریں اور مینوفیکچرر کی ہدایات کے مطابق ہیٹ ان پٹ کو کنٹرول کریں۔
• آپریٹنگ ترتیب کی جانچ کریں:جہاں محفوظ اور مناسب ہو، پراسیس میڈیم متعارف کرانے سے پہلے ہینڈل پوزیشنز اور بہاؤ کے راستے کے اشارے کی تصدیق کریں۔
• غیر محفوظ دیکھ بھال کو روکیں:والو کو الگ تھلگ کریں، دباؤ کو کم کریں، خطرناک مواد کو نکالیں، اور الگ کرنے سے پہلے سائٹ کے لاک آؤٹ اور حفاظتی طریقہ کار پر عمل کریں۔
• نشستوں اور مہروں کا معائنہ کریں:سروس کے مناسب وقفوں پر پہننے، کیمیائی نقصان، رساو، اور آپریٹنگ مشکلات کی جانچ کریں۔
• تکنیکی ریکارڈ رکھیں:دستاویز کا معائنہ، تبدیلی، ٹیسٹ کے نتائج، اور آپریٹنگ حالات میں کوئی تبدیلی۔

بال والوز کا مقصد عام طور پر آن آف سروس اور فلو روٹنگ کے لیے ہوتا ہے، مسلسل تھروٹلنگ نہیں جب تک کہ مینوفیکچرر اس ڈیوٹی کو خاص طور پر منظور نہ کرے۔ غیر موزوں جزوی طور پر کھلی پوزیشن میں والو کو چلانے سے بعض حالات میں ہنگامہ، کٹاؤ، یا سیٹ کے نقصان میں اضافہ ہو سکتا ہے۔

اکثر پوچھے گئے سوالات

1. تھری وے بال والو ایل پورٹ کا بنیادی کام کیا ہے؟

اس کا بنیادی کام منتخب پائپ لائن شاخوں کے درمیان سیال کو ری ڈائریکٹ کرنا ہے۔ گیند کے اندر ایل کے سائز کا راستہ والو کی واقفیت کے مطابق نامزد بندرگاہوں کو جوڑتا ہے۔ درست آپریٹنگ ترتیب اور تنہائی کی اہلیت کی تصدیق کے لیے منظور شدہ بہاؤ ڈایاگرام سے مشورہ کیا جانا چاہیے۔

2. ایل پورٹ اور ٹی پورٹ بال والو میں کیا فرق ہے؟

ایل پورٹ ڈیزائن بنیادی طور پر منتخب بندرگاہوں کے درمیان بہاؤ سوئچنگ یا ڈائیورژن کے لیے استعمال ہوتا ہے۔ ایک ٹی پورٹ ڈیزائن اضافی کنکشن پیٹرن پیش کرتا ہے اور یہ تینوں بندرگاہوں کو ایک ساتھ بات چیت کرنے کی اجازت دے سکتا ہے۔ درست آپشن کا انحصار مطلوبہ پروسیسنگ فنکشن اور مینوفیکچرر کی پورٹ کنفیگریشن پر ہوتا ہے۔

3. کیا ایل پورٹ تھری وے بال والو مکمل طور پر بہاؤ کو بند کر سکتا ہے؟

کچھ ایل پورٹ ڈیزائن میں تمام بندرگاہوں کی بند پوزیشن شامل ہوتی ہے، جبکہ دیگر میں مختلف آپریٹنگ انتظامات ہوتے ہیں۔ مخصوص والو کے فلو ڈایاگرام اور سگ ماہی کی خصوصیات سے مکمل تنہائی کی تصدیق ہونی چاہیے۔ جہاں تنہائی حفاظت کے لیے اہم ہے، وہاں رساو کی مطلوبہ کارکردگی کی تصدیق کریں اور کیا اضافی آئسولیشن کا سامان ضروری ہے۔

4. ایل پورٹ بال والو کے لیے کون سا مواد موزوں ہے؟

مواد کا انتخاب سیال، سنکنرن کی نمائش، دباؤ، درجہ حرارت، اور صفائی کی ضروریات پر منحصر ہے۔ سٹینلیس سٹیل کے درجات جیسے کہ 304 یا 316 بہت سی ایپلی کیشنز کے لیے موزوں ہو سکتے ہیں، جبکہ PTFE پر مبنی یا مضبوط سیٹیں کچھ خدمات کے لیے موزوں ہو سکتی ہیں۔ مکمل گیلے مواد کے امتزاج کو مطابقت کے لیے چیک کیا جانا چاہیے۔

5. کوٹیشن کی درخواست کرنے کے لیے کونسی معلومات کی ضرورت ہے؟

برائے نام والو سائز، مطلوبہ بندرگاہ کا انتظام، کنکشن کی قسم، دباؤ اور درجہ حرارت کے حالات، پروسیس میڈیم، ترجیحی مواد، مقدار، اور آپریٹنگ طریقہ فراہم کریں۔ پائپ لائن ڈرائنگ، مطلوبہ بہاؤ کی ترتیب، اور پروجیکٹ کے لیے مخصوص معائنہ کے تقاضے فراہم کنندہ کو مناسب ترتیب کی تصدیق کرنے میں مدد کر سکتے ہیں۔

6. توسیعی بٹ ویلڈ سروں کے ساتھ تھری پیس والو پر کیوں غور کریں؟

تین ٹکڑوں کی تعمیر کارخانہ دار کے دیکھ بھال کے طریقہ کار سے مشروط، قابل خدمت اندرونی اجزاء تک رسائی کو آسان بنا سکتی ہے۔ بڑھے ہوئے بٹ ویلڈ سرے ویلڈنگ کے لیے اضافی کلیئرنس فراہم کر سکتے ہیں اور بعض موصل یا دفن شدہ پائپنگ کے انتظامات کے مطابق ہو سکتے ہیں۔ حکم دینے سے پہلے طول و عرض اور تنصیب کا طریقہ چیک کیا جانا چاہئے.

نتیجہ: صحیح بہاؤ کو کنٹرول کرنے کا فیصلہ کرنا

ایل پورٹ گزرنے کے ساتھ تین طرفہ بال والو نامزد پائپ لائن شاخوں کے درمیان سیال کو تبدیل کرنے کے لیے ایک عملی حل فراہم کر سکتا ہے۔ اس کی تاثیر کا دارومدار درست بندرگاہ کے انتظام کے انتخاب، دباؤ اور درجہ حرارت کی حدوں کی تصدیق، ہم آہنگ مواد کے انتخاب، اور اس بات کو یقینی بنانے پر ہے کہ والو کی آپریٹنگ پوزیشنیں عمل کی ضروریات سے ملتی ہیں۔ تعمیراتی تفصیلات جیسے تھری پیس باڈی اور بڑھے ہوئے بٹ ویلڈ سرے بھی تنصیب کی منصوبہ بندی اور طویل مدتی دیکھ بھال کو متاثر کر سکتے ہیں۔

شانتائی صنعتی والو کے انتخاب میں معاونت کے لیے مصنوعات کی معلومات اور ترتیب کے اختیارات پیش کرتا ہے۔ اگر آپ ایل پورٹ کے ڈیزائن کا موازنہ کر رہے ہیں، ایک نئے پائپنگ سسٹم کی منصوبہ بندی کر رہے ہیں، یا موجودہ والو کو تبدیل کر رہے ہیں، تو تھری وے بال والو ایل پورٹ کی تفصیلات کا جائزہ لیں اور آرڈر دینے سے پہلے اپنی آپریٹنگ ضروریات کو تیار کریں۔ اپنی درخواست پر بحث کرنے، تکنیکی تفصیلات کی تصدیق کرنے اور مناسب کوٹیشن کی درخواست کرنے کے لیے ہماری ٹیم سے رابطہ کریں۔ مہربانی فرمائیںہم سے رابطہ کریں۔آپ کی صنعتی بہاؤ کنٹرول کی ضروریات کے مطابق والو حل تلاش کرنے کے لیے آج۔
