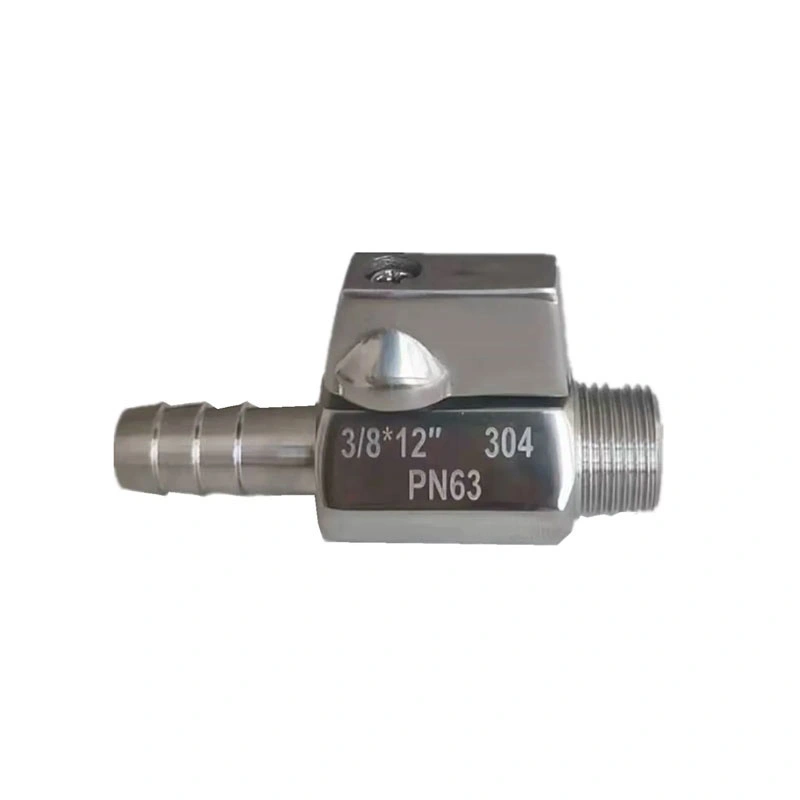

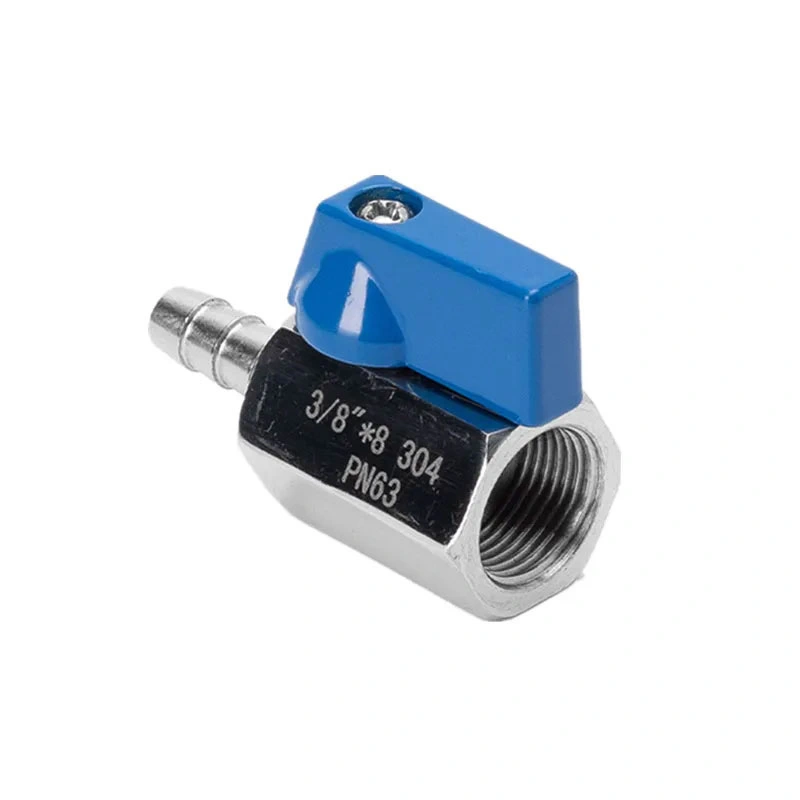

سٹینلیس سٹیل تھریڈڈ نپل ہوز منی بال والو

کمپیکٹ فلوڈ لائنوں کو اکثر ایک والو کی ضرورت ہوتی ہے جو تھریڈڈ پائپنگ اور لچکدار ہوزز کو انسٹالیشن کی محدود جگہ کے اندر جوڑ سکے۔ سٹینلیس سٹیل تھریڈڈ نپل ہوز منی بال والو ایک اسمبلی میں تھریڈڈ نپل کو ہوز کنکشن کے ساتھ جوڑتا ہے، جو کوارٹر ٹرن آپریٹنگ میکانزم کے ذریعے آسان آن/آف کنٹرول فراہم کرتا ہے۔ اس کی کمپیکٹ کنفیگریشن آلات اور پائپنگ لے آؤٹ کے لیے موزوں ہے جہاں جگہ محدود ہے۔

اہم ابعاد

مصنوعات کی ساخت اور خصوصیات

تھریڈڈ اور نلی کا کنکشن

والو ایک کمپیکٹ اسمبلی میں نلی کے نپل کے ساتھ تھریڈڈ کنکشن کو جوڑتا ہے۔ تھریڈڈ سائیڈ کو ہم آہنگ NPT یا BSP پائپنگ اجزاء سے جوڑا جا سکتا ہے، جبکہ نپل سائیڈ کا مقصد ایک مناسب لچکدار نلی اور کلیمپ کے انتظام کے لیے ہے۔ نلی کے اندر قطر اور کنکشن کے طول و عرض کی تنصیب سے پہلے تصدیق کی جانی چاہیے۔

316 سٹینلیس سٹیل کی تعمیر

والو باڈی کو ASTM A351 CF8M (316) کے طور پر بیان کیا گیا ہے، جس میں ASTM A182 F316 گیند اور اسٹیم کے لیے استعمال ہوتا ہے۔ یہ سٹینلیس سٹیل کی تعمیر ان ایپلی کیشنز کے لیے موزوں ہے جہاں مواد کی مطابقت اور سنکنرن مزاحمت کی ضرورت ہوتی ہے۔ اصل مناسبیت کام کرنے والے میڈیم، ارتکاز، درجہ حرارت اور سروس کی دیگر شرائط پر منحصر ہے۔

کوارٹر ٹرن شٹ آف

گیند کا طریقہ کار چوتھائی موڑ کھولنے اور بند کرنے کا آپریشن فراہم کرتا ہے۔ ہینڈل کی پوزیشن والو کی آپریٹنگ حالت کی نشاندہی کرتی ہے، جس سے والو کو کمپیکٹ فلوڈ سسٹمز میں سیدھے آن/آف آئسولیشن کے لیے استعمال کیا جا سکتا ہے۔ یہ والو عین بہاؤ کے ضابطے کے بجائے بند سروس کے لیے ہے۔

آر پی ٹی ایف ای سیٹ

معیاری سیٹ RPTFE (PTFE+15%fv) ہے۔ انتخاب سے پہلے سیٹ کے مواد کو عمل کے درمیانے درجے اور آپریٹنگ درجہ حرارت کے خلاف چیک کیا جانا چاہئے۔ مخصوص کیمیکل یا درجہ حرارت کی مطابقت کی ضرورت والی ایپلی کیشنز کے لیے مختلف مواد کے امتزاج پر غور کیا جا سکتا ہے۔

دھاگے اور نلی کے کنکشن کا انتخاب

NPT اور BSP مختلف دھاگے کے معیار ہیں اور ان کو قابل تبادلہ نہیں سمجھا جانا چاہئے۔ والو کا دھاگہ میٹنگ فٹنگ یا پائپ لائن کنکشن سے مماثل ہونا چاہیے۔ نلی کے نپل کو جوڑتے وقت، ہم آہنگ اندرونی قطر والی نلی کا انتخاب کریں اور آپریٹنگ حالات کے لیے مناسب کلیمپ یا کنکشن کا طریقہ استعمال کریں۔

محدود جگہ والے آلات کے لیے، تنصیب سے پہلے والو کے مجموعی طول و عرض اور ہینڈل کلیئرنس کو چیک کریں۔ نلی کو والو کنکشن پر ضرورت سے زیادہ موڑنے، مڑنے یا بیرونی لوڈنگ کے بغیر بھی روٹ کیا جانا چاہئے۔

درخواست کے منظرنامے۔

سٹینلیس سٹیل تھریڈڈ نپل ہوز منی بال والو کمپیکٹ فلوئڈ لائنوں کے لیے موزوں ہے جہاں ہوز کنکشن اور مینوئل شٹ آف کی ضرورت ہوتی ہے۔ عام ایپلی کیشنز میں شامل ہیں:

نلی پانی کی فراہمی اور نکاسی آب کی لائنیں۔

کمپریسڈ ہوا اور نیومیٹک سامان

فلٹریشن، کولنگ اور صفائی کا سامان

پمپ کنکشن اور ڈرین آؤٹ لیٹس

نمونے لینے اور لیبارٹری کا سامان

آبپاشی اور چھڑکاو کے نظام

ہلکے صنعتی سیال کو سنبھالنے کا سامان

تنصیب اور بحالی

تنصیب سے پہلے، والو کے سائز، NPT یا BSP دھاگے کی قسم، نلی کے کنکشن کا سائز، کام کرنے کے دباؤ اور درجہ حرارت کی تصدیق کریں۔ ملن کے کنکشن کو صاف کریں اور اس بات کو یقینی بنائیں کہ سگ ماہی کی سطحیں گندگی یا غیر ملکی ذرات سے پاک ہوں۔ والو کے جسم پر ضرورت سے زیادہ طاقت لگائے بغیر تھریڈڈ کنکشن کو مناسب طریقہ استعمال کرتے ہوئے سخت کیا جانا چاہئے۔

انسٹالیشن کے بعد، سسٹم کمیشننگ کے دوران نلی کا کنکشن اور تھریڈڈ جوائنٹ چیک کریں۔ ہموار نقل و حرکت کی تصدیق کے لیے ہینڈل کو اس کی پوری سہ ماہی کی رینج کے ذریعے چلائیں۔ دیکھ بھال سے پہلے، والو کو پریشر سورس سے الگ کر دیں اور منسلک لائن سے بقایا پریشر کو چھوڑ دیں۔

دباؤ اور درجہ حرارت کے تحفظات

درج کردہ زیادہ سے زیادہ دباؤ 285PSI ہے اور درجہ حرارت کی مخصوص حد -25℃~150℃ ہے۔ ان اقدار کو والو سائز، ورکنگ میڈیم اور قابل اطلاق پریشر درجہ حرارت کی درجہ بندی کے ساتھ مل کر سمجھا جانا چاہیے۔ نظام میں والو کے نصب ہونے سے پہلے اصل آپریٹنگ حالات کی تصدیق ہونی چاہیے۔

تکنیکی دستاویزات

طول و عرض کی تصدیق اور پروجیکٹ کے انتخاب کے لیے پروڈکٹ ڈرائنگ اور تکنیکی وضاحتیں فراہم کی جا سکتی ہیں۔ مواد کی معلومات، معائنہ کے ریکارڈ اور دیگر قابل اطلاق پروڈکٹ دستاویزات کو بھی والو کی ترتیب اور آرڈر کی ضروریات کے مطابق ترتیب دیا جا سکتا ہے۔

اکثر پوچھے گئے سوالات

Q1: ایک سٹینلیس سٹیل تھریڈڈ نپل ہوز منی بال والو کس کے لیے استعمال ہوتا ہے؟

A سٹینلیس سٹیل تھریڈڈ نپل ہوز منی بال والوکومپیکٹ فلوڈ سسٹمز میں مینوئل آن/آف کنٹرول کے لیے استعمال کیا جاتا ہے جو تھریڈڈ پائپ لائن کنکشن کو لچکدار ہوز کنکشن کے ساتھ جوڑتا ہے۔ اسے ہم آہنگ پانی، ہوا، تیل اور دیگر میڈیا کے ساتھ مخصوص آپریٹنگ حدود میں استعمال کیا جا سکتا ہے۔

Q2: کیا والو براہ راست لچکدار نلی سے جڑ سکتا ہے؟

نپل سائیڈ کو موزوں نلی کے کنکشن اور کلیمپ کے انتظام کا استعمال کرتے ہوئے ہم آہنگ نلی سے کنکشن کے لیے ڈیزائن کیا گیا ہے۔ نلی کا سائز، اندرونی قطر اور کنکشن کا طریقہ والو کے طول و عرض اور آپریٹنگ حالات سے مماثل ہونا چاہیے۔

Q3: کیا NPT اور BSP ورژن دستیاب ہیں؟

جی ہاں درج کردہ تھریڈ معیارات NPT اور BSP ہیں۔ آرڈر کرتے وقت مطلوبہ دھاگے کی قسم بتائی جانی چاہیے تاکہ یہ میٹنگ پائپ، فٹنگ یا آلات کے کنکشن سے مماثل ہو۔

Q4: کیا یہ والو کمپریسڈ ایئر سسٹم کے لیے موزوں ہے؟

جی ہاں، یہ مخصوص دباؤ اور درجہ حرارت کی حدود کے اندر مطابقت پذیر کمپریسڈ ایئر ایپلی کیشنز کے لیے سمجھا جا سکتا ہے۔ والو کا سائز، کنکشن کا طریقہ اور سگ ماہی کے مواد کو اصل نیومیٹک سسٹم کی ضروریات کے خلاف چیک کیا جانا چاہئے.

Q5: والو جسم کے لئے کون سا مواد استعمال کیا جاتا ہے؟

معیاری جسمانی مواد ASTM A351 CF8M (316) ہے۔ گیند اور اسٹیم ASTM A182 F316 ہیں، جبکہ سیٹ RPTFE (PTFE+15%fv) ہے۔ دیگر مواد درخواست پر دستیاب ہیں۔

Q6: کیا میں آرڈر دینے سے پہلے ڈرائنگ کی درخواست کر سکتا ہوں؟

جی ہاں پیداوار سے پہلے والو کے سائز، دھاگے کی قسم، نلی کے کنکشن اور تنصیب کے طول و عرض کی تصدیق کے لیے جہتی ڈرائنگ اور تکنیکی وضاحتیں فراہم کی جا سکتی ہیں۔

Q7: والو کے انتخاب کے لیے کونسی معلومات کی ضرورت ہے؟

براہ کرم مطلوبہ سائز، این پی ٹی یا بی ایس پی تھریڈ اسٹینڈرڈ، نلی کا سائز، ورکنگ میڈیم، پریشر، درجہ حرارت اور تنصیب کی ضروریات فراہم کریں۔ یہ معلومات مناسب والو کنفیگریشن کی تصدیق میں مدد کرتی ہے۔
