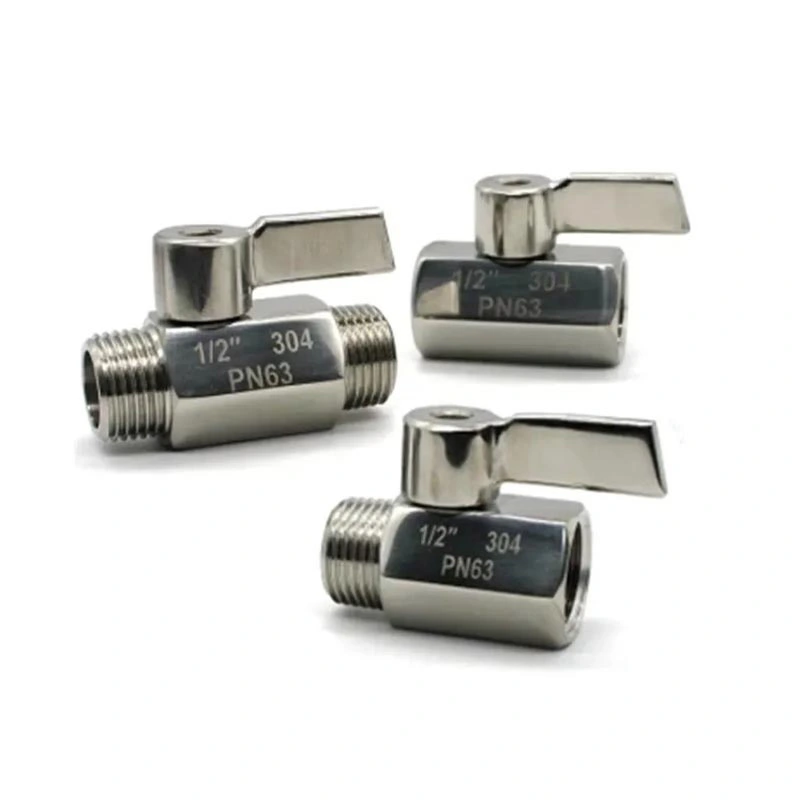

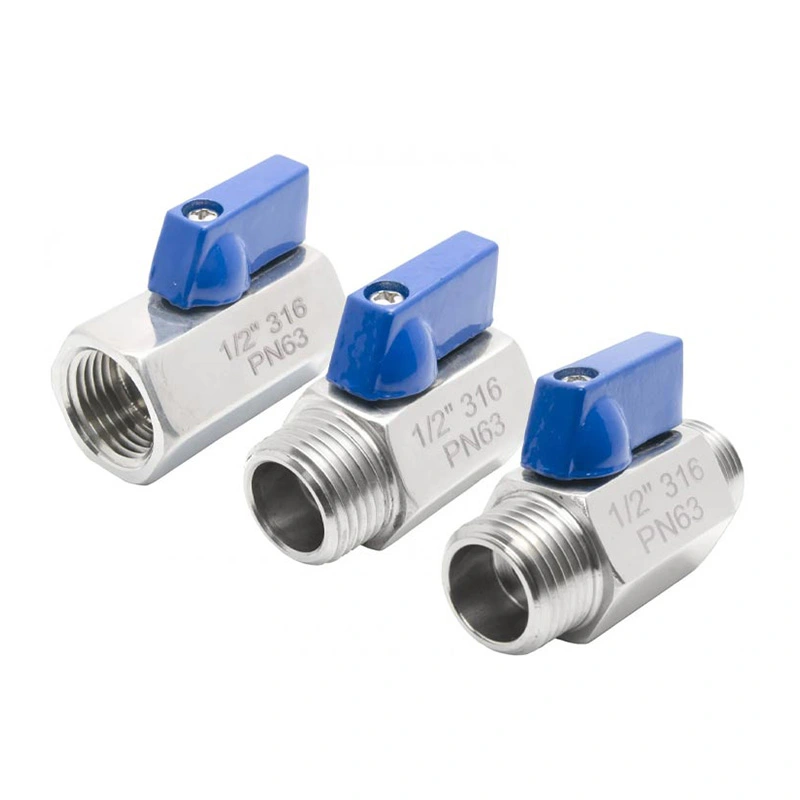

سٹینلیس سٹیل منی بال والو

سٹینلیس سٹیل کا منی بال والو کمپیکٹ پائپنگ اور آلات کے لیے ڈیزائن کیا گیا ہے جہاں جگہ محدود ہے لیکن ایک چوتھائی ٹرن شٹ آف والو کی ضرورت ہے۔ اس کی سٹینلیس سٹیل باڈی، تھریڈڈ NPT یا BSP کنکشنز اور کمپیکٹ آپریٹنگ ہینڈل اسے چھوٹی پائپ لائن اسمبلیوں، آلات اور سیال کو سنبھالنے والے آلات کے لیے موزوں بناتے ہیں۔ والو کو مطلوبہ دباؤ، درجہ حرارت، درمیانے درجے اور کنکشن کی تفصیلات کے مطابق منتخب کیا جا سکتا ہے۔

اہم ابعاد

مصنوعات کی ساخت اور خصوصیات

کومپیکٹ کوارٹر ٹرن آپریشن

والو آن/آف سروس کے لیے کوارٹر ٹرن بال میکانزم کا استعمال کرتا ہے۔ ہینڈل کو گھمانے سے گیند کی پوزیشن بدل جاتی ہے اور بہاؤ کا راستہ کھلتا یا بند ہوجاتا ہے۔ یہ آپریٹنگ طریقہ ان ایپلی کیشنز کے لیے موزوں ہے جہاں والو کو کثرت سے چلانے کی ضرورت ہوتی ہے یا جہاں ایک سادہ شٹ آف فنکشن کی ضرورت ہوتی ہے۔

316 سٹینلیس سٹیل کی تعمیر

والو باڈی کو ASTM A351 CF8M (316) کے طور پر بیان کیا گیا ہے، جس میں ASTM A182 F316 گیند اور اسٹیم کے لیے استعمال ہوتا ہے۔ یہ مواد کا مجموعہ ایپلی کیشنز کے لیے ایک سٹینلیس سٹیل کی تعمیر فراہم کرتا ہے جہاں سنکنرن مزاحمت اور مواد کی مطابقت اہم ہے۔ عمل کے درمیانے اور آپریٹنگ حالات کے خلاف اصل مناسبیت کی جانچ کی جانی چاہئے۔

این پی ٹی اور بی ایس پی تھریڈڈ کنکشن

والو این پی ٹی اور بی ایس پی تھریڈڈ کنکشن کے ساتھ مطابقت پذیر پائپنگ اور آلات کے ساتھ انضمام کے لیے دستیاب ہے۔ آرڈر کرنے سے پہلے تھریڈ کی قسم کی تصدیق کر لینی چاہیے کیونکہ NPT اور BSP تھریڈز مختلف تھریڈ معیارات استعمال کرتے ہیں اور ان کو قابل تبادلہ کنکشن نہیں سمجھا جانا چاہیے۔

RPTFE سیٹ کنفیگریشن

سیٹ کا معیاری مواد RPTFE (PTFE+15%fv) ہے۔ سیٹ کے انتخاب میں ورکنگ میڈیم، آپریٹنگ ٹمپریچر اور پریشر کو مدنظر رکھنا چاہیے۔ جہاں ایپلی کیشن میں جارحانہ کیمیکلز یا خصوصی پراسیس سیال شامل ہوں، والو کے انتخاب سے پہلے مواد کی مطابقت کی تصدیق کی جانی چاہیے۔

انتخاب کے تحفظات

ایک چھوٹے بال والو کو منتخب کرنے کے لیے پائپ کے سائز سے مماثلت سے زیادہ کی ضرورت ہوتی ہے۔ ورکنگ میڈیم، پریشر، درجہ حرارت، کنکشن کی قسم اور انسٹالیشن کی دستیاب جگہ سب پر غور کیا جانا چاہیے۔ تنصیب سے پہلے والو کے دباؤ اور درجہ حرارت کی حد کو اصل آپریٹنگ حالات کے خلاف چیک کیا جانا چاہئے۔

تھریڈڈ تنصیبات کے لیے، تصدیق کریں کہ آیا پائپ لائن NPT یا BSP تھریڈز استعمال کرتی ہے۔ محدود رسائی والے آلات کے لیے، ہینڈل کی پوزیشن اور والو کے ارد گرد دستیاب کلیئرنس کو چیک کریں۔ سیٹ اور سگ ماہی کا مواد وقت سے پہلے اجزاء کے پہننے سے بچنے کے لئے عمل کے سیال کے ساتھ بھی مطابقت پذیر ہونا چاہئے۔

درخواست کے منظرنامے۔

سٹینلیس سٹیل منی بال والو کو کمپیکٹ فلوئڈ سسٹمز اور آلات میں شٹ آف سروس کے لیے استعمال کیا جا سکتا ہے جہاں والو کے چھوٹے انتظامات کی ضرورت ہوتی ہے۔ عام ایپلی کیشنز میں شامل ہیں:

پانی کی فراہمی اور نکاسی آب کے نظام

نیومیٹک آلات اور کمپریسڈ ایئر لائنز

آلات اور جانچ کا سامان

چھوٹی مشینری اور آٹومیشن کا سامان

کولنگ سسٹم اور فلٹریشن یونٹ

لیبارٹری اور پلمبنگ کی تنصیبات

ہلکے صنعتی سیال ہینڈلنگ کے نظام

تنصیب اور بحالی

تنصیب سے پہلے، والو کے سائز، دھاگے کی قسم، دباؤ کی درجہ بندی، درجہ حرارت کی حد اور مواد کی مطابقت کی تصدیق کریں۔ پائپ کے دھاگوں کو صاف کریں اور غیر ملکی ذرات کو ہٹا دیں جو کنکشن یا سیلنگ کی سطح کو متاثر کر سکتے ہیں۔ منتخب کنکشن کے لیے تھریڈ سیل کرنے کا مناسب طریقہ استعمال کریں اور ضرورت سے زیادہ سختی سے گریز کریں۔

انسٹالیشن کے بعد، ہینڈل کو اس کی پوری سہ ماہی کی رینج کے ذریعے چلائیں اور سسٹم کمیشننگ کے دوران رساو کے لیے کنکشن چیک کریں۔ دیکھ بھال کے دوران، اندرونی اجزاء کے معائنہ یا تبدیلی سے پہلے والو کو پریشر سورس سے الگ کر دیں۔

معیار اور دستاویزی

پیداوار کے معائنہ میں قابل اطلاق مصنوعات اور آرڈر کی ضروریات کے مطابق جہتی جانچ، مواد کی تصدیق، اسمبلی معائنہ اور دباؤ یا سگ ماہی کے ٹیسٹ شامل ہوسکتے ہیں۔ طول و عرض کی تصدیق اور پروجیکٹ کے انتخاب کے لیے پروڈکٹ ڈرائنگ اور تکنیکی وضاحتیں فراہم کی جا سکتی ہیں۔ جہاں ضرورت ہو مواد کی دستاویزات اور معائنہ کے ریکارڈ کا بھی بندوبست کیا جا سکتا ہے۔

اکثر پوچھے گئے سوالات

Q1: سٹینلیس سٹیل منی بال والو کس کے لیے استعمال ہوتا ہے؟

A سٹینلیس سٹیل منی بال والوبنیادی طور پر کمپیکٹ پائپنگ، آلات اور آلات کے نظام میں آن/آف سیال کنٹرول کے لیے استعمال کیا جاتا ہے۔ یہ پانی، ہوا، تیل اور دیگر صنعتی ذرائع ابلاغ کے لیے مخصوص دباؤ اور درجہ حرارت کی حد کے اندر موزوں ہے۔

Q2: NPT اور BSP تھریڈز میں کیا فرق ہے؟

NPT اور BSP مختلف تھریڈ پروفائلز اور وضاحتوں کے ساتھ مختلف تھریڈ معیار ہیں۔ والو کا دھاگہ میٹنگ پائپ یا فٹنگ سے مماثل ہونا چاہیے، لہذا آرڈر کرنے سے پہلے مطلوبہ دھاگے کے معیار کی تصدیق کی جانی چاہیے۔

Q3: والو کے لئے کون سا مواد استعمال کیا جاتا ہے؟

معیاری ترتیب جسم کے لیے ASTM A351 CF8M (316)، گیند اور اسٹیم کے لیے ASTM A182 F316، اور سیٹ کے لیے RPTFE (PTFE+15%fv) استعمال کرتی ہے۔ دیگر مواد درخواست پر دستیاب ہیں۔

Q4: والو کس دباؤ اور درجہ حرارت کو سنبھال سکتا ہے؟

درج کردہ زیادہ سے زیادہ دباؤ 285PSI ہے اور درجہ حرارت کی حد -25℃~150℃ ہے۔ والو کے سائز، درمیانے درجے، درجہ حرارت اور قابل اطلاق دباؤ درجہ حرارت کی درجہ بندی کے مطابق اصل قابل اجازت آپریٹنگ حالات کی تصدیق ہونی چاہیے۔

Q5: کیا میں آرڈر دینے سے پہلے پروڈکٹ ڈرائنگ کی درخواست کر سکتا ہوں؟

جی ہاں پیداوار سے پہلے والو کے سائز، کنکشن کی قسم، تنصیب کے طول و عرض اور دیگر مطلوبہ پیرامیٹرز کی تصدیق کے لیے جہتی ڈرائنگ اور تکنیکی وضاحتیں فراہم کی جا سکتی ہیں۔

Q6: کیا والو مواد کی تصدیق کی جا سکتی ہے؟

جی ہاں مواد کی تصدیق اور متعلقہ معائنہ کی دستاویزات والو کی ترتیب اور آرڈر کی ضروریات کے مطابق ترتیب دی جا سکتی ہیں۔ آرڈر دیتے وقت قابل اطلاق معائنہ کے دائرہ کار کی تصدیق کی جانی چاہئے۔

Q7: کیا مختلف مواد دستیاب ہیں؟

جی ہاں دیگر باڈی، گیند، اسٹیم، سیٹ اور سگ ماہی کے مواد کے امتزاج کو مخصوص آپریٹنگ حالات کے لیے، مطلوبہ دباؤ، درجہ حرارت اور درمیانے درجے کی مطابقت کے تحت سمجھا جا سکتا ہے۔
