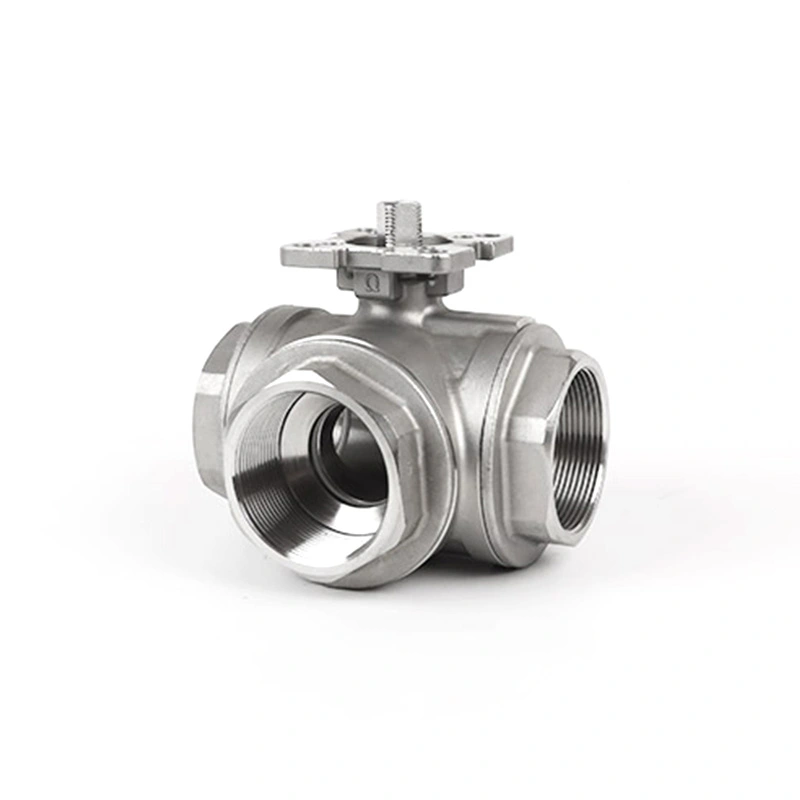

آئی ایس او 5211 ڈائریکٹ ماؤنٹنگ پیڈ ٹی پورٹ کے ساتھ تھری وے بال والو

آئی ایس او 5211 ڈائریکٹ ماؤنٹنگ پیڈ ٹی پورٹ والا شینگٹائی تھری وے بال والو صنعتی پائپ لائن سسٹمز میں لچکدار بہاؤ کنٹرول کے لیے بنایا گیا ہے۔ ٹی پورٹ ڈیزائن مکسنگ، ڈائیورٹنگ، اور ملٹی ڈائریکشن فلو ڈسٹری بیوشن کو سپورٹ کرتا ہے، جبکہ آئی ایس او 5211 ماؤنٹنگ پیڈ ایکچیویٹر کی تنصیب کو تیز اور مستحکم بناتا ہے۔

وینزو، چین میں ایک سورس والو مینوفیکچرر کے طور پر، Shangtai مسابقتی فیکٹری سے براہ راست قیمتوں کا تعین، قابل اعتماد پیداواری صلاحیت، اور چینی والو مارکیٹ میں مضبوط پہچان پیش کرتا ہے۔ ہماری فیکٹری ہوائی اڈے سے صرف 10 منٹ کی دوری پر ہے، دوروں اور معائنہ کو آسان بناتی ہے۔

پروڈکٹ کا تعارف

یہ T پورٹ تھری وے بال والو ایپلی کیشنز کے لیے موزوں ہے جہاں ایک والو کو متعدد بہاؤ کی سمتوں کو کنٹرول کرنے کی ضرورت ہوتی ہے۔ معیاری دو طرفہ والوز کے مقابلے میں، یہ پائپنگ کی ترتیب کو آسان بنانے، تنصیب کی جگہ کو کم کرنے اور سسٹم کنٹرول کی کارکردگی کو بہتر بنانے میں مدد کرتا ہے۔

اہم ابعاد

اہم فوائد میں شامل ہیں:

میڈیا کو مکس کرنے، موڑنے یا تقسیم کرنے کے لیے ٹی پورٹ فلو ڈیزائن

نیومیٹک یا الیکٹرک ایکچویٹر کنکشن کے لیے ISO 5211 ڈائریکٹ ماؤنٹنگ پیڈ

کسی اضافی بریکٹ کی ضرورت نہیں، تنصیب کی اونچائی کو کم کرنے اور ایکچیویٹر کی سیدھ کو بہتر بنانے میں مدد ملتی ہے۔

ہموار اسمبلی اور محفوظ پائپ کنکشن کے لیے پریسجن تھریڈڈ اینڈ

قابل اعتماد روزانہ آپریشن کے لئے مستحکم سگ ماہی کی کارکردگی

OEM/ODM سپورٹ، Shangtai کی مولڈ ڈیولپمنٹ کی صلاحیت کے ساتھ

پروڈکٹ پیرامیٹر ڈرائنگ سائز کی تصدیق، پراجیکٹ میچنگ، اور تکنیکی تشخیص کے لیے دستیاب ہیں۔

کوالٹی کنٹرول کا عمل

Shangtai ایک معیاری معائنہ کے نظام کی پیروی کرتا ہے جس میں IQC، IPQC، FQC، اور OQC کا احاطہ کرتا ہے تاکہ مواد سے لے کر شپمنٹ تک معیار کو کنٹرول میں رکھا جا سکے۔

IQC - آنے والا کوالٹی کنٹرول

پیداوار سے پہلے خام مال کی جانچ پڑتال کی جاتی ہے. مواد کی جانچ کا سامان سائٹ پر مواد کی تصدیق کی حمایت کرتا ہے۔

آئی پی کیو سی - ان پروسیس کوالٹی کنٹرول

مشینی اور اسمبلی کے دوران، کلیدی جہتوں، دھاگے کی درستگی، سطح کی تکمیل، اور ISO 5211 پیڈ کے طول و عرض کا معائنہ کیا جاتا ہے۔

FQC - فائنل کوالٹی کنٹرول

تیار والوز کو آرڈر کی ضروریات کے مطابق ظاہری شکل، آپریشن، سگ ماہی کی کارکردگی، اور دباؤ کی وشوسنییتا کے لئے ٹیسٹ کیا جاتا ہے.

OQC - آؤٹ گوئنگ کوالٹی کنٹرول

ترسیل سے پہلے، پیکیجنگ، نشانات، مقدار، اور دستاویزات کی جانچ پڑتال کی جاتی ہے تاکہ یہ یقینی بنایا جا سکے کہ سامان محفوظ ترسیل کے لیے تیار ہے۔

اکثر پوچھے گئے سوالات

Q1: ٹی پورٹ گیند بہاؤ کی سمت کا تعین کیسے کرتی ہے؟

بہاؤ کے راستے کا تعین اندرونی بندرگاہ کے انتظام اور گیند کی گردشی پوزیشن سے ہوتا ہے۔ تنصیب سے پہلے، پائپ لائن کی تین بندرگاہوں کے درمیان مطلوبہ کنکشن کی تصدیق کی جانی چاہیے تاکہ والو ہینڈل یا ایکچیویٹر کی پوزیشن مطلوبہ بہاؤ کے راستے کے مطابق ہو۔

Q2: کیا ٹی پورٹ والو کو اختلاط اور موڑنے دونوں کے لیے استعمال کیا جا سکتا ہے؟

جی ہاں، ایک ٹی پورٹ کنفیگریشن کو تین طرفہ بہاؤ کے مختلف انتظامات کے لیے استعمال کیا جا سکتا ہے۔ آیا یہ مکسنگ، ڈائیورژن یا ڈسٹری بیوشن کے لیے موزوں ہے اس کا انحصار پورٹ جیومیٹری، پریشر کنڈیشنز اور پائپنگ لے آؤٹ پر ہے۔ آرڈر کرتے وقت مطلوبہ بہاؤ پیٹرن کی وضاحت کی جانی چاہئے۔

Q3: کیا ایکچیویٹر کو والو ٹارک سے ملنے کی ضرورت ہے؟

جی ہاں ایکچیویٹر کو اصل آپریٹنگ حالات کے تحت والو کے لیے کافی ٹارک فراہم کرنا چاہیے۔ نیومیٹک یا الیکٹرک ایکچویٹر کا انتخاب کرتے وقت والو کا سائز، سیٹ میٹریل، ورکنگ پریشر، میڈیم اور آپریٹنگ فریکوئنسی پر غور کیا جانا چاہیے۔

Q4: والو سیٹ کا انتخاب کرتے وقت کن چیزوں پر غور کیا جانا چاہئے؟

سیٹ کا مواد کام کرنے والے میڈیم، درجہ حرارت، دباؤ اور سگ ماہی کی مطلوبہ کارکردگی کے مطابق منتخب کیا جانا چاہیے۔ کیمیائی مطابقت خاص طور پر اہم ہے جب والو کو جارحانہ یا پروسیسنگ سیالوں کے لئے استعمال کیا جاتا ہے۔

Q5: کیا اس قسم کے والو کو سکڈ یا کئی گنا پر استعمال کیا جا سکتا ہے؟

جی ہاں پروسیس سکڈز، مینی فولڈز اور کمپیکٹ پائپنگ اسمبلیوں پر تین طرفہ کنفیگریشن استعمال کی جا سکتی ہے جہاں ایک والو کو متعدد شاخوں کے درمیان بہاؤ کو کنٹرول کرنے کی ضرورت ہوتی ہے۔ سسٹم ڈیزائن کے دوران دستیاب جگہ، پورٹ اورینٹیشن اور ایکچیویٹر پوزیشن پر غور کیا جانا چاہیے۔

Q6: اگر پائپ لائن کا دباؤ تین بندرگاہوں کے درمیان مختلف ہو تو کیا ہوگا؟

دباؤ کے مختلف حالات بہاؤ کی سمت، بہاؤ کی شرح اور والو کو چلانے کے لیے درکار قوت کو متاثر کر سکتے ہیں۔ اس لیے والو کنفیگریشن کا انتخاب ہر منسلک بندرگاہ پر دباؤ کے اصل حالات کے مطابق کیا جانا چاہیے نہ کہ صرف نام کے پائپ کے سائز کی بنیاد پر۔

Q7: آئی ایس او 5211 ڈائریکٹ ماؤنٹنگ پیڈ ٹی پورٹ کے ساتھ تھری وے بال والو کیا ہے؟

A آئی ایس او 5211 ڈائریکٹ ماؤنٹنگ پیڈ ٹی پورٹ کے ساتھ تھری وے بال والوایک تین طرفہ والو ہے جو ISO 5211 ایکچیویٹر ماؤنٹنگ انٹرفیس کے ساتھ ٹی پورٹ بال کنفیگریشن کو ملاتا ہے۔ اس کا مقصد ان سسٹمز کے لیے ہے جن کو تین پائپ لائن کنکشنز کے درمیان کنٹرول شدہ بہاؤ کی ضرورت ہوتی ہے اور اسے دستی یا خودکار آپریشن کے لیے ترتیب دیا جا سکتا ہے۔
