تھری وے بال والو ٹی پورٹ

تھری وے بال والو ٹی پورٹ پائپنگ سسٹم کے لیے ڈیزائن کیا گیا ہے جس کے لیے ایک کمپیکٹ کے ذریعے لچکدار بہاؤ کنٹرول کی ضرورت ہوتی ہے۔ والو اس کا ٹی کی شکل کا بہاؤ گزرنے سے پائپ لائن کی متعدد سمتوں کو جوڑ سکتا ہے، جو اسے مکس کرنے، موڑنے، میڈیا کو نظرانداز کرنا، یا تقسیم کرنا۔

کئی دو طرفہ والوز کے استعمال کے مقابلے میں، ایک ٹی پورٹ تھری وے بال والو پائپ لائن کی ترتیب کو آسان بنانے، کم کرنے میں مدد کرتا ہے۔ کنکشن پوائنٹس، اور فلوڈ کنٹرول سسٹم میں آپریشن کی کارکردگی کو بہتر بناتے ہیں۔

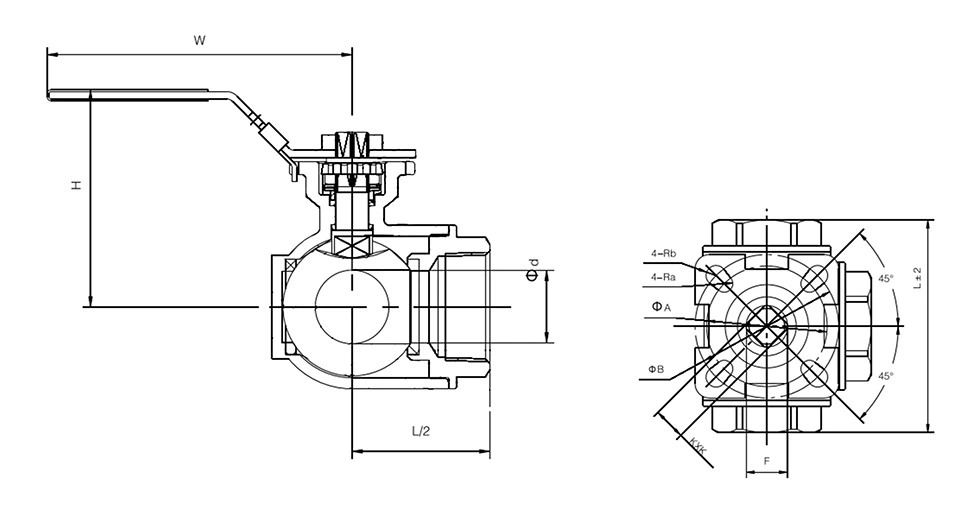

اہم ابعاد

* N: ANSI B 2.1 NPT کے مطابق تھریڈ ختم ہوتا ہے۔
* B: دھاگہ BS21 BSP کے مطابق ختم ہوتا ہے۔

ہمیں کیوں منتخب کریں۔

سورس والو مینوفیکچرر

شانگٹائی ایک پیشہ ور والو فیکٹری ہے جو وینزو، جیانگ، چین میں واقع ہے، ہوائی اڈے سے صرف 10 منٹ کی دوری پر ہے۔

مصدقہ پیداواری نظام

ہماری مینوفیکچرنگ ISO 9001 کوالٹی مینجمنٹ کے معیارات اور CE سرٹیفیکیشن کے تقاضوں کی پیروی کرتی ہے۔

فائن تھریڈ پروسیسنگ

صحت سے متعلق مشینی دھاگے ہموار تنصیب، مستحکم کنکشن، اور قابل اعتماد سگ ماہی کارکردگی کو یقینی بناتے ہیں۔

مکمل کوالٹی کنٹرول

معیاری معائنہ پورے مواد کی جانچ، مشینی، اسمبلی، دباؤ کی جانچ، اور پیکنگ میں لاگو ہوتا ہے۔

سائٹ پر مواد کی تصدیق

مواد کی جانچ کے آلات سے لیس، ہم خریداری کے زیادہ اعتماد کے لیے سائٹ پر مواد کے معائنہ کی حمایت کرتے ہیں۔

سڑنا ترقی کی صلاحیت

ہم ڈرائنگ، نمونے، یا OEM کی ضروریات کے مطابق سڑنا کی ترقی اور اپنی مرضی کے مطابق پیداوار کی حمایت کر سکتے ہیں.

فروخت کے بعد تیز ردعمل

ہماری سروس ٹیم مصنوعات کے انتخاب، آرڈر کی پیروی اور فروخت کے بعد کے مسائل کے لیے بروقت مدد فراہم کرتی ہے۔

قابل اطلاق صنعتیں۔

پانی کا علاج:پانی کی تقسیم، فلٹریشن اور پروسیس پائپنگ میں استعمال کیا جاتا ہے جہاں بہاؤ کو منسلک لائنوں کے درمیان موڑنے کی ضرورت ہوتی ہے۔

کیمیکل پروسیسنگ:کیمیکل ٹرانسفر، ڈوزنگ اور پروسیس پائپ لائنز کے لیے موزوں ہے جب والو میٹریل اور سیل کام کرنے والے میڈیم کے ساتھ ہم آہنگ ہوں۔

HVAC سسٹمز:مختلف شاخوں کے درمیان بہاؤ کو تبدیل کرنے یا موڑنے کے لئے حرارتی اور کولنگ گردش کے نظام میں لاگو ہوتا ہے۔

فارماسیوٹیکل پروسیسنگ:پراسیس آلات اور کلین یوٹیلیٹی سسٹم کے لیے موزوں ہے جہاں کنکشن کی قسم، والو میٹریل اور اندرونی کنفیگریشن قابل اطلاق سینیٹری کی ضروریات کو پورا کرتی ہے۔

صنعتی آٹومیشن:خودکار سکڈز، مینی فولڈز اور پراسیس آلات پر استعمال کیا جاتا ہے جہاں ایک ہی تین طرفہ والو سے پائپ لائن کی کئی سمتوں کو کنٹرول کرنے کی ضرورت ہوتی ہے۔

عام سیال کی تقسیم:سیال کے اختلاط، موڑ اور بائی پاس کے انتظامات پر لاگو، والو کے دباؤ، درجہ حرارت اور مواد کی وضاحتوں کے تابع۔

اکثر پوچھے گئے سوالات

Q1: ٹی پورٹ تھری وے بال والو کا بنیادی کام کیا ہے؟

ایک ٹی پورٹ کنفیگریشن تین والو پورٹس کے مختلف مجموعوں کو جوڑ سکتی ہے کیونکہ گیند کو گھمایا جاتا ہے۔ یہ بندرگاہ کی سمت اور مطلوبہ آپریٹنگ پوزیشن پر منحصر ہے، بہاؤ کے موڑ، بہاؤ کے اختلاط، بائی پاس انتظامات یا پائپ لائن شاخوں کے درمیان سوئچنگ کے لیے استعمال کیا جا سکتا ہے۔

Q2: T-port اور L-port میں کیا فرق ہے؟

ٹی پورٹ اور ایل پورٹ کنفیگریشن مختلف بہاؤ کے راستے فراہم کرتے ہیں۔ ایک ٹی پورٹ تین بندرگاہوں کو بال کی مخصوص پوزیشنوں میں جوڑ سکتا ہے، جو اسے ان ایپلی کیشنز کے لیے موزوں بناتا ہے جن میں ایک سے زیادہ بہاؤ کے انتظامات کی ضرورت ہوتی ہے۔ ایک L-پورٹ عام طور پر ایک وقت میں دو بندرگاہوں کو جوڑتا ہے اور عام طور پر دو سمتوں کے درمیان بہاؤ کو تبدیل کرنے کے لیے استعمال ہوتا ہے۔

Q3: کیا ٹی پورٹ والو دو آؤٹ لیٹس میں بہاؤ تقسیم کر سکتا ہے؟

ہاں، ایک ٹی پورٹ والو مناسب کنفیگریشن میں ایک انلیٹ سے دو آؤٹ لیٹس تک بہاؤ کی اجازت دے سکتا ہے۔ تاہم، اصل بہاؤ کی تقسیم دباؤ کے فرق، بہاو کی مزاحمت، پائپ کے سائز اور نظام کی ترتیب سے متاثر ہوتی ہے۔ یہ خیال نہیں کیا جانا چاہئے کہ دونوں دکانوں کو برابر بہاؤ ملے گا۔

Q4: تین طرفہ بال والو کا انتخاب کرتے وقت کونسی معلومات کی ضرورت ہے؟

والو کا سائز، ورکنگ میڈیم، پریشر، ٹمپریچر، کنکشن اسٹینڈرڈ، باڈی اور سیل میٹریل، مطلوبہ بہاؤ پیٹرن اور آپریٹنگ طریقہ فراہم کریں۔ خودکار نظاموں کے لیے، ایکچیویٹر کی قسم اور مطلوبہ آپریٹنگ ٹارک کی بھی تصدیق ہونی چاہیے۔

Q5: تھری وے بال والو ٹی پورٹ کس کے لیے استعمال ہوتا ہے؟

A تھری وے بال والو ٹی پورٹاستعمال کیا جاتا ہے جب پائپنگ سسٹم کو تین منسلک بندرگاہوں کے ذریعے متعدد بہاؤ کے راستوں کی ضرورت ہوتی ہے۔ اصل بہاؤ کا فنکشن اندرونی بندرگاہ جیومیٹری، بال پوزیشن اور پائپ لائن کے انتظامات پر منحصر ہے، لہذا آرڈر کرنے سے پہلے مطلوبہ بہاؤ پیٹرن کی تصدیق کی جانی چاہیے۔

Q6: کیا شپمنٹ سے پہلے والو کے مواد کی تصدیق کی جا سکتی ہے؟

جی ہاں مواد کی توثیق اور معائنہ کا اہتمام مصنوعات کی ترتیب اور آرڈر کی ضروریات کے مطابق کیا جا سکتا ہے۔ مواد کی دستاویزات یا معائنہ کا ریکارڈ بھی فراہم کیا جا سکتا ہے جہاں بیان کیا گیا ہے۔
