3PC بال والو 2000WOG ایکچوایٹر کے لیے ISO 5211 بیس کے ساتھ

Shangtai 3PC بال والو 2000WOG ISO 5211 Base for Actuator ایک تھری پیس سٹینلیس سٹیل بال والو ہے جو دستی یا خودکار آن آف سروس کے لیے ڈیزائن کیا گیا ہے۔ والو ایک 316 سٹینلیس سٹیل باڈی، بال اور اسٹیم استعمال کرتا ہے، جس میں ایکچیویٹر کی تنصیب کے لیے ISO 5211 ماؤنٹنگ بیس ہے۔ یہ NPT اور BSP تھریڈڈ کنکشنز میں دستیاب ہے اور اسے مختلف صنعتی میڈیا اور آپریٹنگ حالات کے لیے ترتیب دیا جا سکتا ہے۔

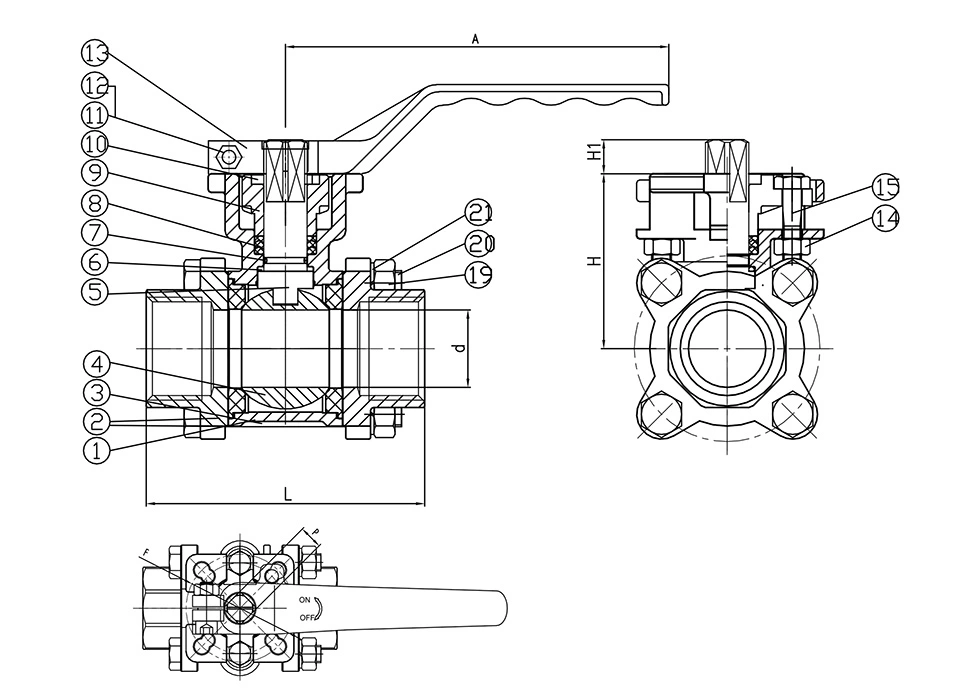

اہم ابعاد

عمومی ابعاد:

ایکچیویٹر ماؤنٹنگ

3PC بال والو 2000WOG ISO 5211 بیس کے ساتھ Actuator کی تنصیب کے لیے ISO 5211 ماؤنٹنگ بیس کے ساتھ ترتیب دیا گیا ہے۔ عام طول و عرض کے جدول میں دکھائے گئے بڑھتے ہوئے طول و عرض، بشمول F اور P، کو ایکچیویٹر کی مطابقت کی جانچ کرتے وقت استعمال کیا جا سکتا ہے۔ مطلوبہ ایکچیویٹر کا انتخاب والو کے سائز، آپریٹنگ ٹارک اور سسٹم کی ضروریات کے مطابق کیا جانا چاہیے۔

جب معائنہ یا تبدیلی کی ضرورت ہو تو تھری پیس باڈی اندرونی والو کے اجزاء تک رسائی فراہم کرتی ہے۔ سٹینلیس سٹیل کی تعمیر اور RPTFE سیٹ کنفیگریشن کو ہم آہنگ صنعتی میڈیا اور آپریٹنگ حالات کے لیے منتخب کیا جا سکتا ہے۔

ایپلی کیشنز

اس والو کو صنعتی پائپنگ سسٹمز میں آن آف فلوڈ کنٹرول کے لیے استعمال کیا جا سکتا ہے، بشمول واٹر ٹریٹمنٹ، آئل اینڈ گیس سروس، کیمیکل پروسیسنگ، کمپریسڈ ایئر، ایکویپمنٹ سکڈز اور جنرل پروسیس پائپنگ۔ انتخاب سے پہلے باڈی، سیٹ اور سیل مواد سے میڈیا کی مطابقت کی تصدیق کی جانی چاہیے۔

خودکار نظاموں کے لیے، 3PC بال والو 2000WOG ISO 5211 بیس کے ساتھ ایکچو ایٹر کے لیے مطلوبہ کنٹرول کے طریقہ کار اور آپریٹنگ ٹارک کے مطابق مناسب نیومیٹک یا الیکٹرک ایکچیویٹر کے ساتھ جوڑا جا سکتا ہے۔

استعمال کے لیے احتیاطی تدابیر

1. تصدیق کریں کہ تنصیب سے پہلے والو کے دباؤ اور درجہ حرارت کی درجہ بندی اصل آپریٹنگ حالات کے لیے موزوں ہے۔

2. ایکچیویٹر کو منتخب کرنے سے پہلے ایکچیویٹر کے بڑھتے ہوئے طول و عرض اور انٹرفیس کو چیک کریں۔

3. ورکنگ میڈیم اور درجہ حرارت کے مطابق والو سیٹ، سیل اور دیگر گیلے اجزاء کا انتخاب کریں۔

4. والو کے جسم، ہینڈل اور تھریڈڈ کنکشن پر اثر یا ضرورت سے زیادہ بیرونی طاقت سے بچیں۔

5. Installation, actuator mounting and maintenance should be carried out according to the applicable valve and pipeline procedures.

شپنگ اور پیکیجنگ

والوز برآمدی کھیپ کے لیے نالیدار کارٹنوں اور پلائیووڈ کیسز میں پیک کیے جاتے ہیں۔ پیکیجنگ کی وضاحتیں والو کے سائز، آرڈر کی مقدار اور نقل و حمل کی ضروریات کے مطابق ایڈجسٹ کی جا سکتی ہیں۔

اکثر پوچھے گئے سوالات

1. Actuator کے لیے ISO 5211 بیس کے ساتھ 3PC بال والو 2000WOG کا زیادہ سے زیادہ ورکنگ پریشر کیا ہے؟

درج کردہ زیادہ سے زیادہ دباؤ 1975 PSI ہے۔ قابل اجازت کام کے دباؤ کی تصدیق والو کے سائز، درجہ حرارت، درمیانے درجے اور قابل اطلاق دباؤ درجہ حرارت کی درجہ بندی کے مطابق کی جانی چاہیے۔

2. ISO 5211 بیس کا مقصد کیا ہے؟

آئی ایس او 5211 بیس ایک معیاری ایکچیویٹر ماؤنٹنگ انٹرفیس فراہم کرتا ہے۔ ایکچیویٹر کے سائز اور بڑھتے ہوئے طول و عرض کو انسٹال کرنے سے پہلے والو کے F اور P کے طول و عرض کے خلاف چیک کیا جانا چاہئے۔

3. والو کے لیے کون سا مواد استعمال کیا جاتا ہے؟

مرکزی کنفیگریشن میں باڈی اور ٹوپی کے لیے CF8M، گیند اور اسٹیم کے لیے 316، سیٹ کے لیے RPTFE، اور PTFE، Viton اور 304 سٹینلیس سٹیل دیگر درج کردہ اجزاء کے لیے استعمال کیے گئے ہیں۔

4. کیا والو کو نیومیٹک یا الیکٹرک ایکچویٹرز کے ساتھ استعمال کیا جا سکتا ہے؟

جی ہاں والو کو ایکچوایٹر آپریشن کے لیے ترتیب دیا جا سکتا ہے۔ ایکچیویٹر کو والو کے سائز، آپریٹنگ ٹارک، بڑھتے ہوئے انٹرفیس اور کنٹرول کی ضروریات کے مطابق منتخب کیا جانا چاہئے۔

5. کنکشن کے کون سے معیارات دستیاب ہیں؟

درج کنکشن کے اختیارات NPT اور BSP تھریڈڈ اینڈز ہیں۔ آرڈر دیتے وقت قابل اطلاق کنکشن کی تصدیق ہونی چاہیے۔

6. کیا دیگر مواد فراہم کیا جا سکتا ہے؟

جی ہاں دیگر مواد درخواست پر دستیاب ہیں، مطلوبہ دباؤ، درجہ حرارت، درمیانے اور اجزاء کی ترتیب کے تابع ہیں۔
