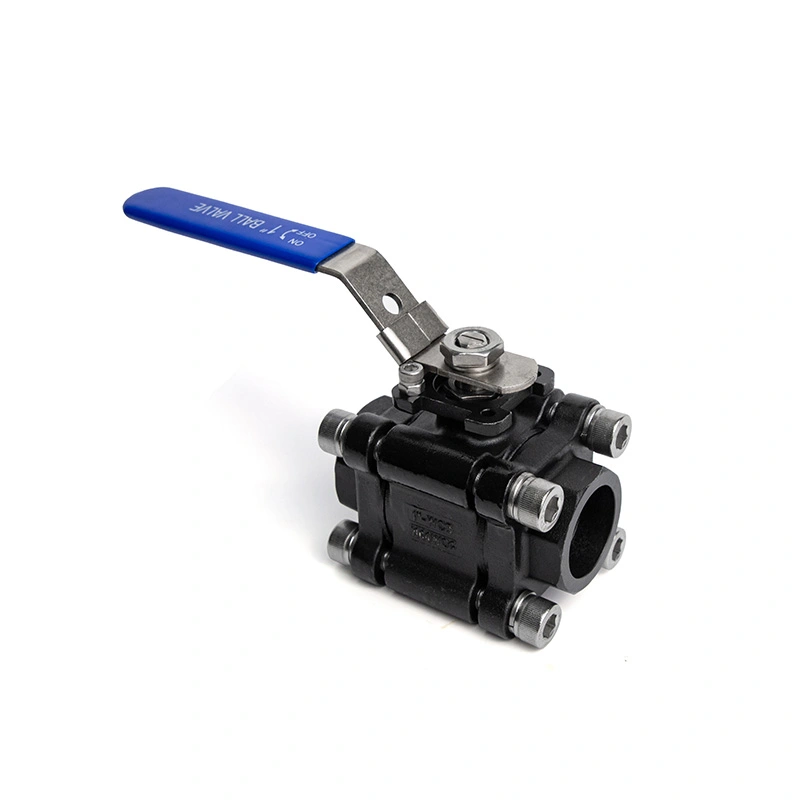

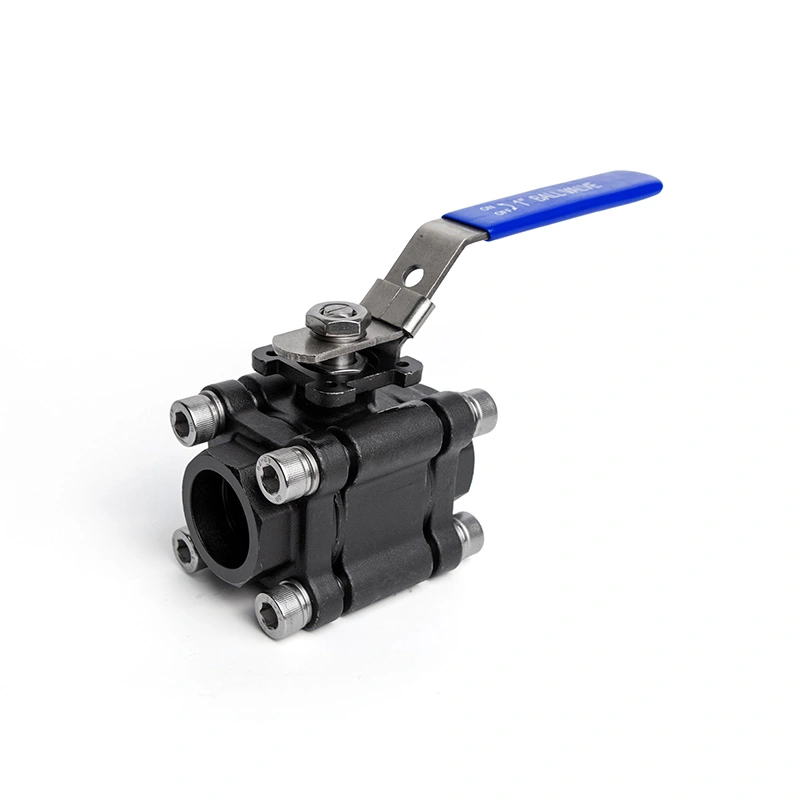

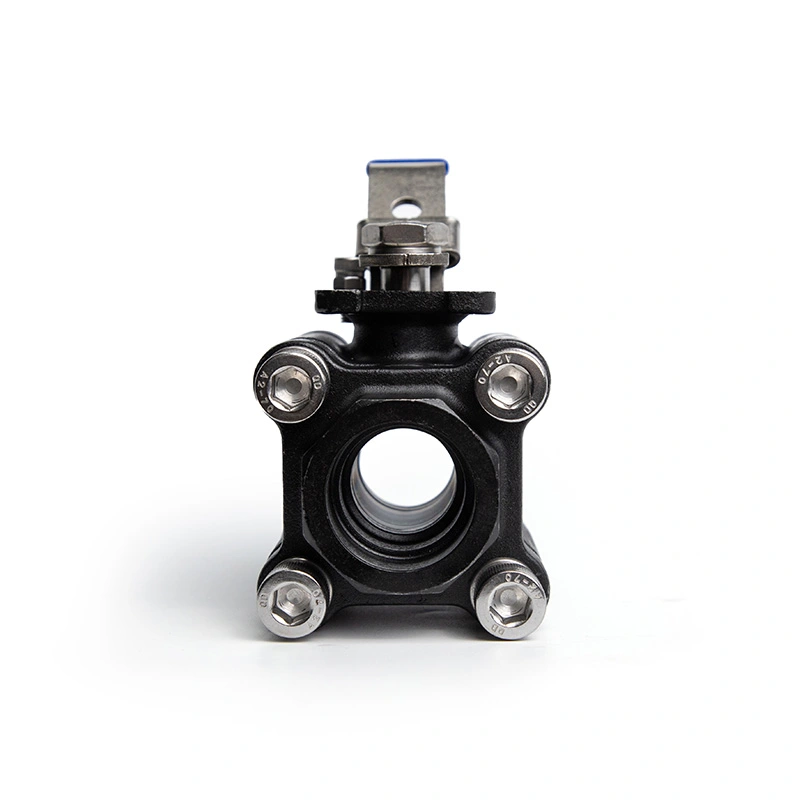

3PC کاربن اسٹیل بال والو 2000WOG

3PC کاربن اسٹیل بال والو 2000WOG ایک تھری پیس بال والو ہے جس میں موصل پائپ لائنوں کے لیے ایک توسیعی تنا ہے، دفن شدہ تنصیبات اور ایپلی کیشنز جہاں آپریٹنگ پوائنٹ کو بڑھانے کی ضرورت ہے۔ 2000WOG کی درجہ بندی اور تھری پیس کی تعمیر اسے ہائی پریشر آن آف فلویڈ کنٹرول کے لیے موزوں بناتی ہے۔ والو کے لئے جدا کیا جا سکتا ہے نشستوں یا مہروں کا معائنہ اور تبدیلی۔

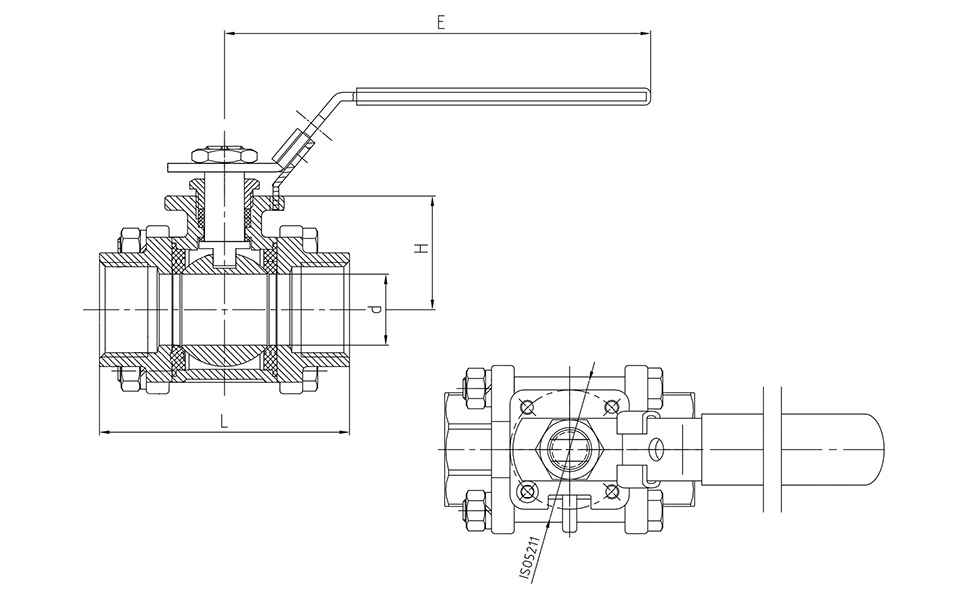

اہم ابعاد

N: ANSI B 2.1 NPT کے مطابق تھریڈ ختم ہوتا ہے۔
B: دھاگہ BS21 BSP کے مطابق ختم ہوتا ہے۔

کلیدی خصوصیات

1. خصوصی تنصیب کی شرائط کے لیے توسیعی سٹیم

جب پائپ لائن کو موصل، دفن یا نصب کیا جاتا ہے تو توسیعی تنا والو کے آپریٹنگ پوائنٹ تک رسائی فراہم کرتا ہے۔ محدود رسائی والے مقام پر۔ اینٹی بلو آؤٹ اسٹیم ڈھانچہ جب والو جسم کے اندر تنے کو برقرار رکھنے میں مدد کرتا ہے۔ والو دباؤ کے تحت ہے.

2. تین ٹکڑوں کی تعمیر

تھری پیس باڈی والو کو معائنہ اور دیکھ بھال کے لیے کھولنے کی اجازت دیتی ہے۔ نشستیں، مہریں اور دیگر اندرونی ضرورت پڑنے پر متبادل کے لیے اجزاء تک رسائی حاصل کی جا سکتی ہے۔ یہ تعمیر صنعتی پائپ لائن کے لیے عملی ہے۔ نظام جہاں وقتا فوقتا دیکھ بھال کی ضرورت ہوتی ہے۔

3. 1975PSI زیادہ سے زیادہ دباؤ

دی3PC کاربن اسٹیل بال والو 2000WOG1975PSI کے زیادہ سے زیادہ دباؤ کے ساتھ درج ہے۔ دی قابل اطلاق کام کا دباؤ والو کے سائز، درجہ حرارت، درمیانے درجے اور دباؤ کے درجہ حرارت کی درجہ بندی پر منحصر ہے. دی 2000WOG عہدہ سے مراد قابل اطلاق درجہ بندی کی شرائط کے تحت پانی، تیل اور گیس کی خدمت ہے۔

4. NPT اور BSP کنکشنز

والو NPT اور BSP تھریڈڈ کنکشن کے ساتھ دستیاب ہے۔ کنکشن کا انتخاب پائپ لائن سے مماثل ہونا چاہئے۔ معیاری اور تنصیب کی ضروریات.

مواد اور معیارات

فراہم کردہ کنفیگریشن والو باڈی کے لیے ASTM A351 316، گیند اور اسٹیم کے لیے ASTM A182 F316، اور RPTFE استعمال کرتی ہے۔ سیٹ کے لیے (PTFE+15%fv)۔ دیگر مواد مطلوبہ خدمت کی شرائط کے مطابق درخواست پر دستیاب ہیں۔

ڈیزائن اور مینوفیکچرنگ ISO 17292/API 608 پر مبنی ہے۔ جانچ اور معائنہ API 598 کی پیروی کرتے ہیں، جبکہ دباؤ-درجہ حرارت کی درجہ بندی ASME B16.34 سے متعلق ہے۔ درج درجہ حرارت کی حد -25 ℃ سے 150 ℃ ہے۔

کوالٹی کنٹرول

پیداوار کے معائنہ میں آنے والے مواد کی تصدیق، دباؤ کی جانچ، سگ ماہی کے ٹیسٹ اور تیار شدہ والو کا احاطہ کیا جاتا ہے معائنہ مواد کی جانچ کی رپورٹ اور قابل اطلاق مصنوعات کی دستاویزات والو کے مطابق فراہم کی جا سکتی ہیں ترتیب اور آرڈر کی ضروریات۔

ISO 9001 اور CE دستاویزات قابل اطلاق کنفیگریشنز کے لیے دستیاب ہیں۔ مواد، سیٹ اور سگ ماہی اجزاء کر سکتے ہیں مطلوبہ دباؤ، درجہ حرارت اور درمیانے درجے کے مطابق بھی منتخب کیا جائے۔

ایپلی کیشنز

3PC کاربن اسٹیل بال والو 2000WOG کو صنعتی پائپنگ میں ہائی پریشر آن آف سروس کے لیے سمجھا جا سکتا ہے۔ نظام، بشمول پانی کی صفائی، تیل اور گیس، کیمیائی پروسیسنگ، کمپریسڈ ہوا اور عام سیال کنٹرول۔ دی توسیعی تنا خاص طور پر مفید ہے جہاں موصلیت یا تنصیب کی گہرائی معیاری والو اسٹیم کو مشکل بناتی ہے۔ رسائی

انتخاب سے پہلے، کام کے دباؤ، درجہ حرارت، درمیانے درجے، والو سائز، کنکشن کی قسم اور دستیاب کی تصدیق کریں تنصیب کی جگہ. جسم، گیند، تنا اور سیٹ کے لیے مواد کی مطابقت کی جانچ کی جانی چاہیے۔

اکثر پوچھے گئے سوالات

1. 3PC کاربن اسٹیل بال والو 2000WOG کا زیادہ سے زیادہ ورکنگ پریشر کیا ہے؟

مصنوعات کا ڈیٹا 1975PSI کے زیادہ سے زیادہ دباؤ کی فہرست دیتا ہے۔ اصل قابل اجازت کام کے دباؤ کی تصدیق کی جانی چاہئے۔ والو سائز، درجہ حرارت، درمیانے درجے اور قابل اطلاق دباؤ درجہ حرارت کی درجہ بندی کے مطابق.

2. توسیعی تنا کس کے لیے استعمال ہوتا ہے؟

بڑھا ہوا تنا موصل پائپ لائنوں، دفن شدہ تنصیبات اور ان مقامات کے لیے استعمال ہوتا ہے جہاں والو کام کرتا ہے۔ پوائنٹ کو پائپ لائن کنکشن سے دور رکھنے کی ضرورت ہے۔

3. کون سے تھریڈ کنکشن دستیاب ہیں؟

NPT اور BSP تھریڈڈ کنکشن دستیاب ہیں۔ کنکشن پائپ لائن کے معیار کے مطابق منتخب کیا جانا چاہئے اور تنصیب کی ضروریات۔

4. کیا والو مواد اپنی مرضی کے مطابق کیا جا سکتا ہے؟

جی ہاں دیگر باڈی، گیند، اسٹیم، سیٹ اور سگ ماہی کا سامان مطلوبہ میڈیم، پریشر کے مطابق فراہم کیا جا سکتا ہے۔ اور درجہ حرارت.

5. کیا دستاویزات فراہم کی جا سکتی ہیں؟

مواد کی جانچ کی رپورٹیں اور قابل اطلاق معائنہ یا مصنوعات کی دستاویزات والو کے مطابق فراہم کی جا سکتی ہیں۔ ترتیب اور آرڈر کی ضروریات۔ ISO 9001 اور CE دستاویزات قابل اطلاق کنفیگریشنز کے لیے دستیاب ہیں۔

6. برآمد کے لیے والو کیسے پیک کیا جاتا ہے؟

والوز برآمدی کھیپ کے لیے نالیدار کارٹنوں اور پلائیووڈ کیسز میں پیک کیے جاتے ہیں۔ پیکیجنگ کی وضاحتیں ہو سکتی ہیں۔ والو سائز، مقدار اور نقل و حمل کی ضروریات کے مطابق ایڈجسٹ.
