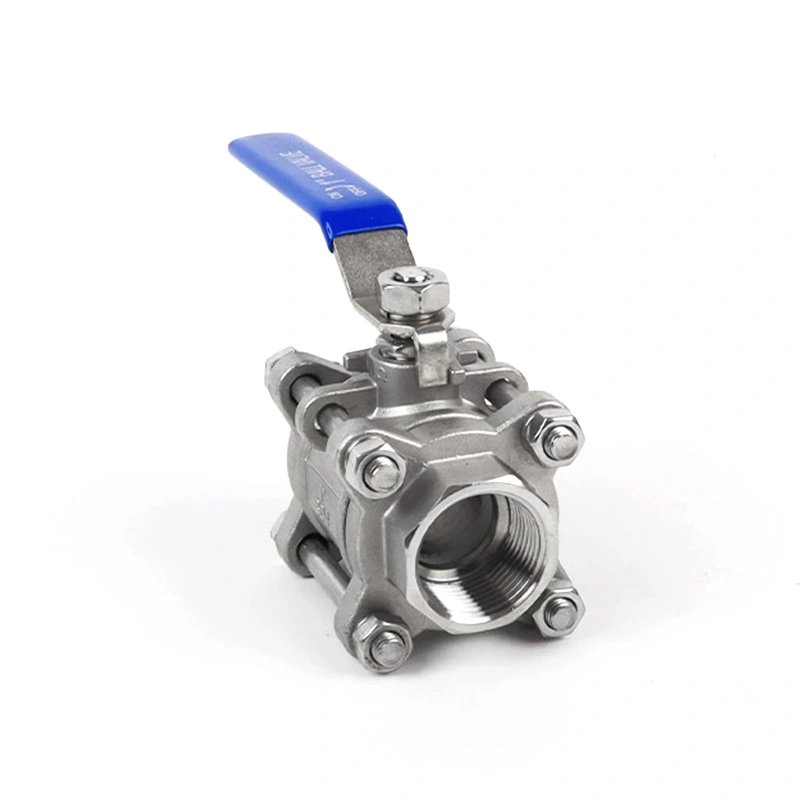

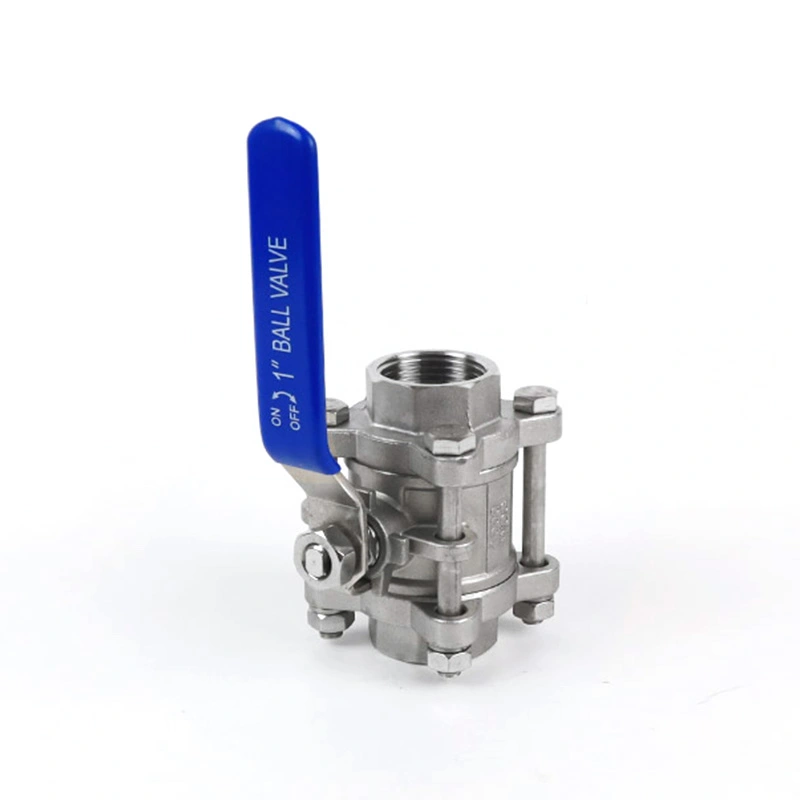

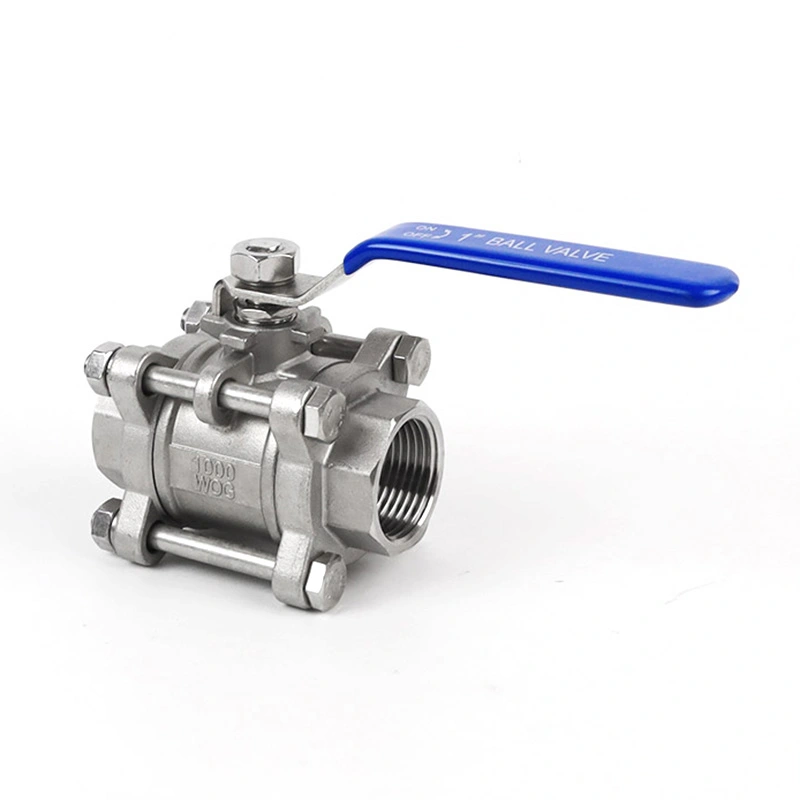

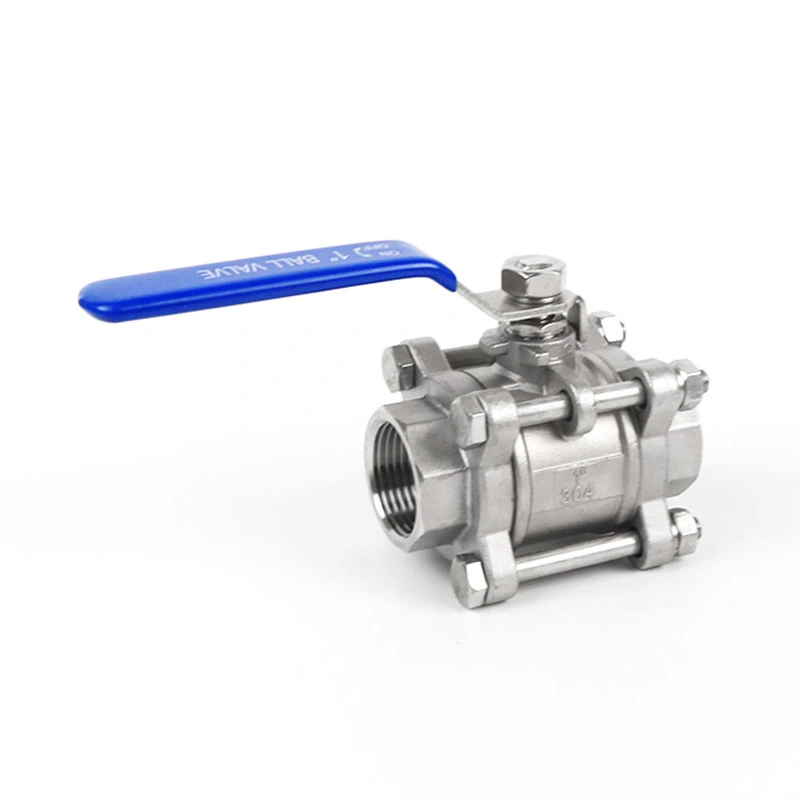

لاکنگ ڈیوائس کے ساتھ 3PC ہیوی ڈیوٹی بال والو

لاکنگ ڈیوائس کے ساتھ Shangtai 3PC ہیوی ڈیوٹی بال والو صنعتی پائپ لائن سسٹمز کے لیے ڈیزائن کیا گیا ہے جس کو محفوظ شٹ آف اور کنٹرول شدہ دستی آپریشن کی ضرورت ہوتی ہے۔ تھری پیس کی تعمیر دیکھ بھال کے لیے اندرونی اجزاء تک رسائی فراہم کرتی ہے، جبکہ لاک ایبل ہینڈل والو کے غیر ارادی آپریشن کو روکنے میں مدد کرتا ہے۔ ورکنگ میڈیم اور ایپلیکیشن کی ضروریات کے مطابق مختلف سیٹ، سیل، پریشر، اور درجہ حرارت کی ترتیب فراہم کی جا سکتی ہے۔

فوائد

1. ہیوی ڈیوٹی تھری پیس کنسٹرکشن

مضبوط تھری پیس باڈی کو صنعتی پائپ لائن سروس کے لیے ڈیزائن کیا گیا ہے جہاں ایک مضبوط والو کی تعمیر کی ضرورت ہے۔ تھری پیس ڈیزائن پائپ لائن سے والو کے پورے جسم کو ہٹائے بغیر معائنہ یا دیکھ بھال کے لیے والو کو کھولنے کی بھی اجازت دیتا ہے۔

2. کنٹرول شدہ آپریشن کے لیے لاک ایبل ہینڈل

مربوط لاکنگ ڈیوائس ہینڈل کو منتخب والو پوزیشن میں رکھنے میں مدد کرتا ہے اور حادثاتی یا غیر مجاز آپریشن کے خطرے کو کم کرتا ہے۔ یہ خصوصیت صنعتی نظاموں میں مفید ہے جہاں آپریشن یا دیکھ بھال کے دوران والو کی پوزیشن کو کنٹرول کرنے کی ضرورت ہوتی ہے۔

3. اینٹی بلو آؤٹ اسٹیم ڈیزائن

جب والو دباؤ میں ہوتا ہے تو اسٹیم کے اخراج کو روکنے میں مدد کے لیے تنے کو اندرونی طور پر برقرار رکھا جاتا ہے۔ یہ تعمیر صنعتی آن/آف سروس کے لیے ایک اضافی حفاظتی خصوصیت فراہم کرتی ہے۔

4. سٹینلیس سٹیل مواد کے اختیارات

معیاری مواد کی ترتیب میں جسم، گیند، تنا اور دیگر اجزاء کے لیے SS316 اور SS304 کے اختیارات شامل ہیں۔ پی ٹی ایف ای کو درج کنفیگریشن میں بال سیٹ، رگڑ کی انگوٹی، اور اسٹیم پیکنگ کے لیے استعمال کیا جاتا ہے۔ مواد کا انتخاب کام کرنے والے میڈیم، دباؤ اور درجہ حرارت سے مماثل ہونا چاہیے۔

5. دباؤ اور درجہ حرارت کی صلاحیت

درج کردہ ترتیب کے مطابق والو کو CL150 پریشر کلاس، زیادہ سے زیادہ دباؤ 540 PSI، اور درجہ حرارت کی حد -25℃ سے 150℃ کے ساتھ مخصوص کیا گیا ہے۔ انتخاب سے پہلے قابل قبول کام کے دباؤ کو قابل اطلاق دباؤ-درجہ حرارت کے حالات کے مطابق چیک کیا جانا چاہیے۔

6. فیکٹری مینوفیکچرنگ اور کوالٹی کنٹرول

شانگٹائی اپنی فیکٹری میں والو کی پیداوار، مشینی، اسمبلی، معائنہ اور دباؤ کی جانچ کا انتظام کرتا ہے۔ مواد کی دستاویزات اور قابل اطلاق CE اور ISO 9001 سرٹیفکیٹ مصنوعات اور آرڈر کی ضروریات کے مطابق فراہم کیے جا سکتے ہیں۔

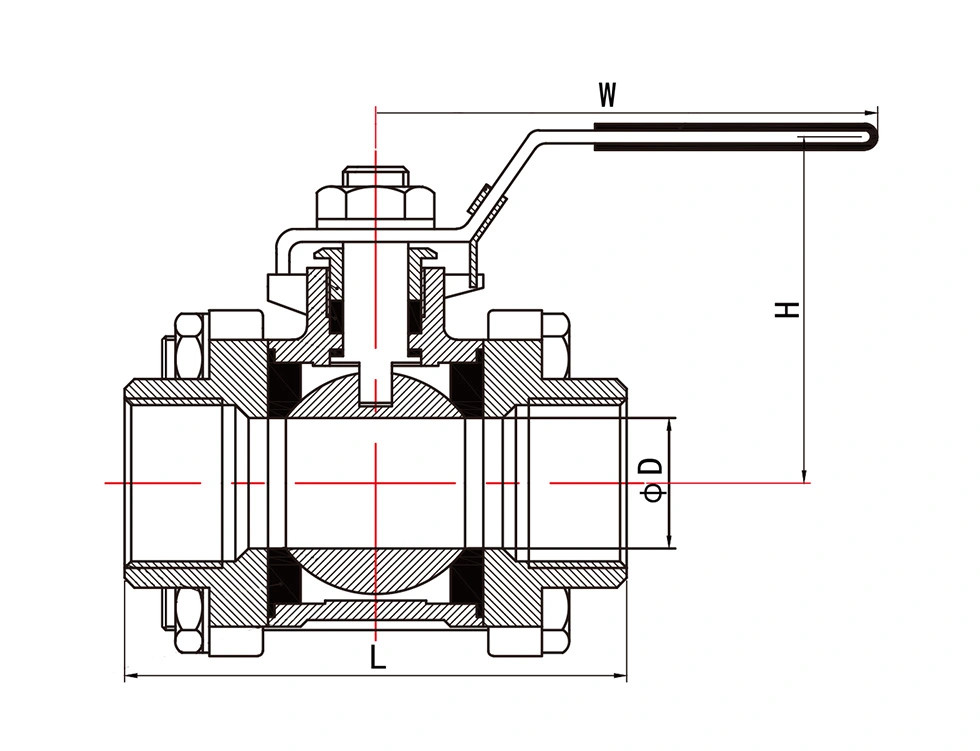

اہم ابعاد

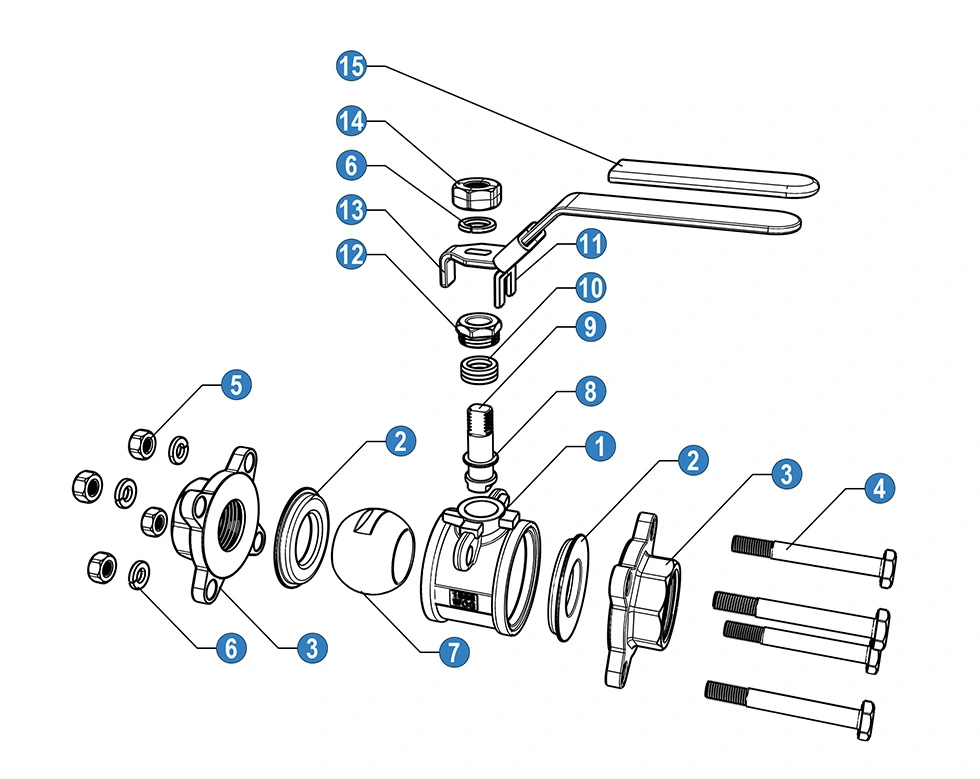

مواد اور اجزاء

* N: ANSI B 2.1 NPT کے مطابق تھریڈ ختم ہوتا ہے۔

* B: دھاگہ BS21 BSP کے مطابق ختم ہوتا ہے۔

عمومی ابعاد

Kv قدریں۔

Kv (m3/h) = کیوبک میٹر فی گھنٹہ میں پانی کے بہاؤ کی شرح جو پورے والو میں 1 بار کا پریشر ڈراپ پیدا کرے گی۔

ایپلی کیشنز

لاکنگ ڈیوائس کے ساتھ 3PC ہیوی ڈیوٹی بال والو صنعتی پائپ لائن اور آلات کی ایپلی کیشنز کے لیے موزوں ہے جہاں مینوئل شٹ آف اور کنٹرول والو آپریشن کی ضرورت ہوتی ہے، بشمول:

تیل اور گیس

کیمیکل پروسیسنگ

پیٹرو کیمیکل پلانٹس

پانی کا علاج

پاور اور یوٹیلیٹی سسٹمز

HVAC اور صنعتی پائپ لائنز

کمپریسڈ ایئر سسٹمز

میرین اور شپ بلڈنگ

اکثر پوچھے گئے سوالات

1. لاکنگ ڈیوائس کے ساتھ 3PC ہیوی ڈیوٹی بال والو کیا ہے؟

یہ ایک تھری پیس بال والو ہے جو صنعتی آن/آف سروس کے لیے ڈیزائن کیا گیا ہے اور ہینڈل پر لاکنگ ڈیوائس سے لیس ہے۔ تین ٹکڑوں کی تعمیر معائنہ اور دیکھ بھال کے لیے اندرونی والو کے اجزاء تک رسائی کی اجازت دیتی ہے۔

2. لاکنگ ڈیوائس کا مقصد کیا ہے؟

لاک کرنے والا آلہ ہینڈل کو منتخب کھلی یا بند پوزیشن میں محفوظ کرنے میں مدد کرتا ہے اور عام سروس یا دیکھ بھال کے دوران غیر ارادی والو کے آپریشن کے امکان کو کم کرتا ہے۔

3. یہ والو کس دباؤ اور درجہ حرارت کو سنبھال سکتا ہے؟

درج کنفیگریشن میں CL150 پریشر کلاس، زیادہ سے زیادہ پریشر 540 PSI، اور درجہ حرارت کی حد -25℃ سے 150℃ ہے۔ والو کے سائز، درجہ حرارت، درمیانے اور قابل اطلاق دباؤ درجہ حرارت کی درجہ بندی کے مطابق اصل قابل اجازت دباؤ کی تصدیق ہونی چاہیے۔

4. کیا مواد دستیاب ہیں؟

درج کنفیگریشن میں SS316 اور SS304 اجزاء استعمال کیے گئے ہیں، جس میں PTFE بال سیٹ، رگڑ کی انگوٹھی، اور اسٹیم پیکنگ کے لیے استعمال ہوتا ہے۔ آپریٹنگ میڈیم اور درخواست کی ضروریات کے لحاظ سے دیگر مادی اختیارات دستیاب ہو سکتے ہیں۔

5. کنکشن کے کون سے معیارات دستیاب ہیں؟

والو NPT اور BSP تھریڈڈ سروں کے ساتھ دستیاب ہے۔ NPT تھریڈ اینڈ ANSI B 2.1 NPT کی پیروی کرتے ہیں، جبکہ BSP تھریڈ اینڈ سپلائی کردہ تفصیلات کے مطابق BS21 BSP کی پیروی کرتے ہیں۔

6. بال والو کی Kv قدر کیا ہے؟

Kv کیوبک میٹر فی گھنٹہ میں پانی کے بہاؤ کی شرح کی نشاندہی کرتا ہے جو والو پر 1 بار کا پریشر ڈراپ پیدا کرتا ہے۔ درج کردہ Kv اقدار کو ایک حوالہ کے طور پر استعمال کیا جا سکتا ہے جب مختلف والو کے سائز کے لیے بہاؤ کی گنجائش کا جائزہ لیا جائے۔

7. کیا والو مختلف ایپلی کیشنز کے لئے اپنی مرضی کے مطابق کیا جا سکتا ہے؟

جی ہاں شانگٹائی ورکنگ میڈیم اور ایپلیکیشن کی ضروریات کے مطابق مختلف باڈی، سیٹ، سیل، پریشر، ٹمپریچر، کنکشن اور میٹریل کنفیگریشنز پر تبادلہ خیال کر سکتا ہے۔ دیگر مواد درخواست پر دستیاب ہیں۔

8. والو کے لیے کون سے معیارات استعمال کیے جاتے ہیں؟

فراہم کردہ تفصیلات ڈیزائن اور مینوفیکچرنگ اور پریشر درجہ حرارت کی درجہ بندی کے لیے ASME B16.34 کا حوالہ دیتی ہیں، جبکہ API 598 کو جانچ اور معائنہ کے لیے استعمال کیا جاتا ہے۔ مخصوص والو کی ترتیب اور ترتیب کے لیے قابل اطلاق معیار کی تصدیق ہونی چاہیے۔

9. کیا مادی اور معیاری دستاویزات فراہم کی جا سکتی ہیں؟

جی ہاں مواد کی دستاویزات اور قابل اطلاق CE اور ISO 9001 سرٹیفکیٹ مصنوعات کی ترتیب اور آرڈر کی ضروریات کے مطابق فراہم کیے جا سکتے ہیں۔

10. کیا شانتائی ایک صنعت کار ہے؟

جی ہاں Shangtai والو تیار کرتا ہے اور وانزو، چین میں اپنی فیکٹری میں پیداوار، مشینی، اسمبلی، معائنہ اور متعلقہ سپلائی کے عمل کا انتظام کرتا ہے۔
