3PC سٹینلیس سٹیل بال والو 2000WOG توسیعی تنا

3PC سٹینلیس سٹیل بال والو 2000WOG توسیعی تنا موصل پائپ لائنوں، دفن شدہ تنصیبات اور دوسری ایپلی کیشنز جہاں والو آپریٹنگ پوائنٹ کو بڑھانے کی ضرورت ہے۔ والو میں 316 سٹینلیس سٹیل شامل ہے۔ باڈی، بال اور اسٹیم، تھری پیس کنسٹرکشن، اور این پی ٹی یا بی ایس پی تھریڈڈ کنکشن۔ توسیعی تنا اس کی اجازت دیتا ہے۔ پائپ لائن کے موصل یا دفن حصے سے دور چلنے والا والو۔

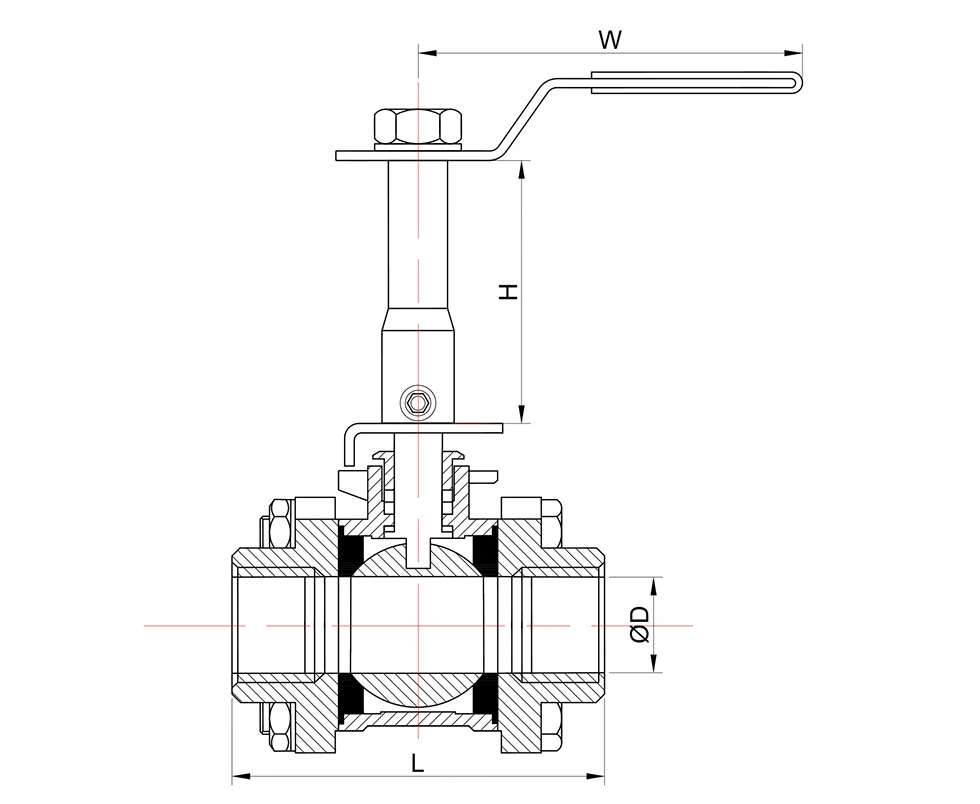

اہم ابعاد

عمومی ابعاد:

کلیدی خصوصیات

1. موصل اور دفن شدہ پائپ لائنوں کے لیے توسیعی تنا

توسیع شدہ تنا آپریٹنگ پوائنٹ کو پائپ لائن کنکشن ایریا کے اوپر یا اس سے دور رکھتا ہے۔ یہ ترتیب ہے۔ مفید جہاں پائپ کی موصلیت، زیر زمین تنصیب یا محدود رسائی معیاری تنا کو کام کرنا مشکل بنا دیتا ہے۔ تنا دباؤ کی خدمت کے لیے اینٹی بلو آؤٹ ڈھانچہ بھی استعمال کرتا ہے۔

2. 316 سٹینلیس سٹیل کی تعمیر

باڈی ASTM A351 CF8M سٹینلیس سٹیل سے بنائی گئی ہے، جبکہ گیند اور اسٹیم ASTM A182 F316 استعمال کرتے ہیں۔ یہ مواد ہم آہنگ پانی، تیل، گیس اور صنعتی سیال ایپلی کیشنز کے لیے سنکنرن مزاحمت فراہم کرتا ہے۔ RPTFE سیٹ ہے۔ درج درجہ حرارت کی حد اور سروس کی شرائط کے لیے مخصوص کیا گیا ہے۔

3. تھری پیس باڈی

تھری پیس باڈی معائنہ اور دیکھ بھال کے لیے اندرونی اجزاء تک رسائی کی اجازت دیتی ہے۔ والو ہو سکتا ہے جب سیٹ، سیل یا دیگر اندرونی حصوں کی جانچ پڑتال یا تبدیل کرنے کی ضرورت ہو تو جدا کیا جاتا ہے، جو اس کے لیے مفید ہے۔ نصب پائپ لائن کے نظام کی بحالی.

4. 2000WOG پریشر کی درجہ بندی

3PC سٹینلیس سٹیل بال والو 2000WOG ایکسٹینڈڈ سٹیم ہائی پریشر آن آف فلویڈ کنٹرول کے لیے مخصوص کیا گیا ہے پروڈکٹ ڈیٹا میں درج 1975 PSI کا زیادہ سے زیادہ دباؤ۔ قابل اطلاق کام کے دباؤ کی تصدیق کی جانی چاہئے۔ والو سائز، درجہ حرارت، درمیانے درجے اور متعلقہ دباؤ درجہ حرارت کی درجہ بندی کے مطابق.

معیارات اور کوالٹی کنٹرول

والو کو ISO 17292/API 608 کی ضروریات کے مطابق تیار کیا گیا ہے، جس میں پریشر درجہ حرارت کی درجہ بندی کا حوالہ دیا گیا ہے۔ ASME B16.34 اور API 598 کے مطابق جانچ اور معائنہ۔ پیداوار کے معائنہ میں آنے والا مواد شامل ہوتا ہے۔ چیک، پریشر ٹیسٹنگ، سگ ماہی ٹیسٹ اور مکمل والو معائنہ۔

ISO 9001 اور CE دستاویزات قابل اطلاق والو کنفیگریشنز کے لیے دستیاب ہیں۔ میٹریل ٹیسٹ رپورٹس بھی ہو سکتی ہیں۔ آرڈر اور دستاویزات کی ضروریات کے مطابق فراہم کی جاتی ہے۔

ایپلی کیشنز

3PC سٹینلیس سٹیل بال والو 2000WOG ایکسٹینڈڈ سٹیم پائپ لائن سسٹمز میں استعمال کیا جا سکتا ہے جہاں توسیع شدہ والو آپریشن کی ضرورت ہے، بشمول موصلی عمل کی لائنیں، دفن شدہ پائپ لائنیں، پانی کی صفائی، تیل اور گیس کے نظام، کیمیائی پروسیسنگ اور عام صنعتی سیال کنٹرول.

انتخاب سے پہلے، پائپ لائن میڈیم، آپریٹنگ پریشر، درجہ حرارت، کنکشن معیاری اور دستیاب چیک کریں۔ تنصیب کی جگہ. جسم، گیند، تنا اور سیٹ کے لیے بھی مواد کی مطابقت کی تصدیق کی جانی چاہیے۔

اکثر پوچھے گئے سوالات

1. توسیعی تنا کس کے لیے استعمال ہوتا ہے؟

توسیع شدہ تنے کو موصل پائپ لائنوں، دفن شدہ تنصیبات اور دیگر مقامات کے لیے استعمال کیا جاتا ہے جہاں والو آپریٹنگ پوائنٹ کو پائپ لائن کنکشن سے دور رکھنے کی ضرورت ہے۔ یہ بغیر والو تک رسائی فراہم کرتا ہے۔ ارد گرد کی موصلیت کو ہٹانا یا دفن شدہ پائپ لائن کے حصے کو بے نقاب کرنا۔

2. والو کے لیے کون سا مواد استعمال کیا جاتا ہے؟

جسم ASTM A351 CF8M (316) ہے، جبکہ گیند اور تنا ASTM A182 F316 ہے۔ معیاری سیٹ RPTFE ہے۔ (PTFE+15%fv)۔ دیگر مواد مطلوبہ خدمت کی شرائط کے مطابق دستیاب ہیں۔

3. والو کس دباؤ اور درجہ حرارت کی حد کو سپورٹ کرتا ہے؟

مصنوعات کا ڈیٹا 1975 PSI کے زیادہ سے زیادہ دباؤ اور -25℃ سے 150℃ تک درجہ حرارت کی حد درج کرتا ہے۔ اصل قابل اجازت دباؤ والو کے سائز، درجہ حرارت، درمیانے درجے اور قابل اطلاق دباؤ درجہ حرارت کی درجہ بندی پر منحصر ہے.

4. کون سے تھریڈ کنکشن دستیاب ہیں؟

معیاری تھریڈ کنکشن NPT اور BSP ہیں۔ دیگر کنکشن کی ضروریات کے مطابق تبادلہ خیال کیا جا سکتا ہے پائپ لائن کی تفصیلات

5. کیا مواد اور سگ ماہی کے اجزاء کو اپنی مرضی کے مطابق کیا جا سکتا ہے؟

جی ہاں دیگر باڈی، گیند، اسٹیم، سیٹ اور سگ ماہی کا مواد آپریٹنگ میڈیم، پریشر کے مطابق فراہم کیا جا سکتا ہے۔ اور درجہ حرارت کی ضروریات۔

6. کیا دستاویزات دستیاب ہیں؟

قابل اطلاق مصنوعات کی دستاویزات میں مواد کی جانچ کی رپورٹس، معائنہ کے ریکارڈ اور ISO 9001 یا CE شامل ہو سکتے ہیں۔ متعلقہ والو کنفیگریشن کے لیے دستاویزات۔

7. برآمد کے لیے والو کیسے پیک کیا جاتا ہے؟

والوز برآمدی کھیپ کے لیے نالیدار کارٹنوں اور پلائیووڈ کیسز میں پیک کیے جاتے ہیں۔ پیکیجنگ کو ایڈجسٹ کیا جا سکتا ہے والو سائز، آرڈر کی مقدار اور نقل و حمل کی ضروریات کے مطابق.
