3PC بال والوز
3PC گیند والو ویلڈ میں توسیع

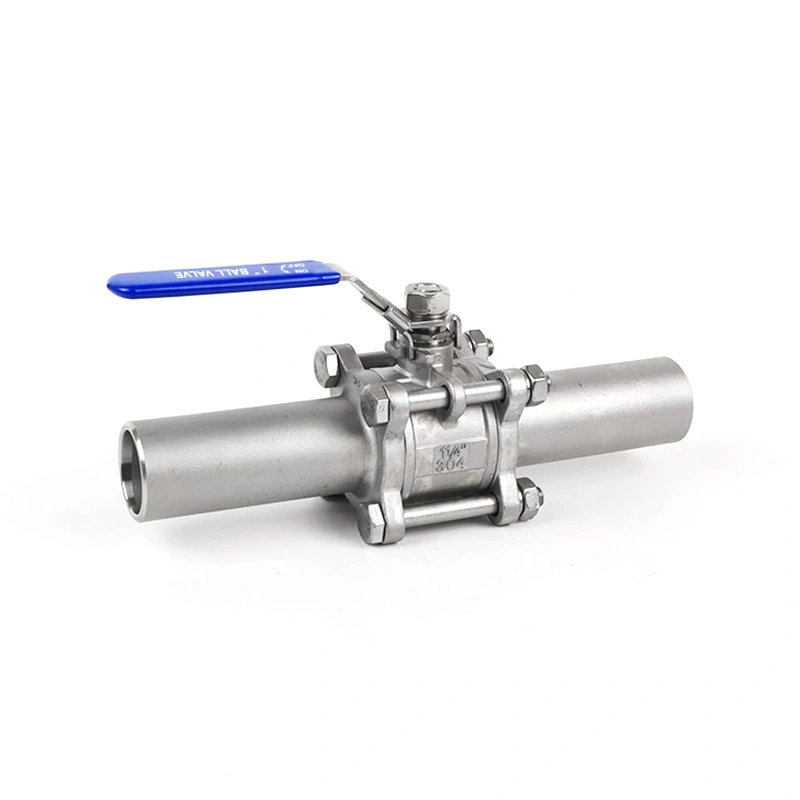

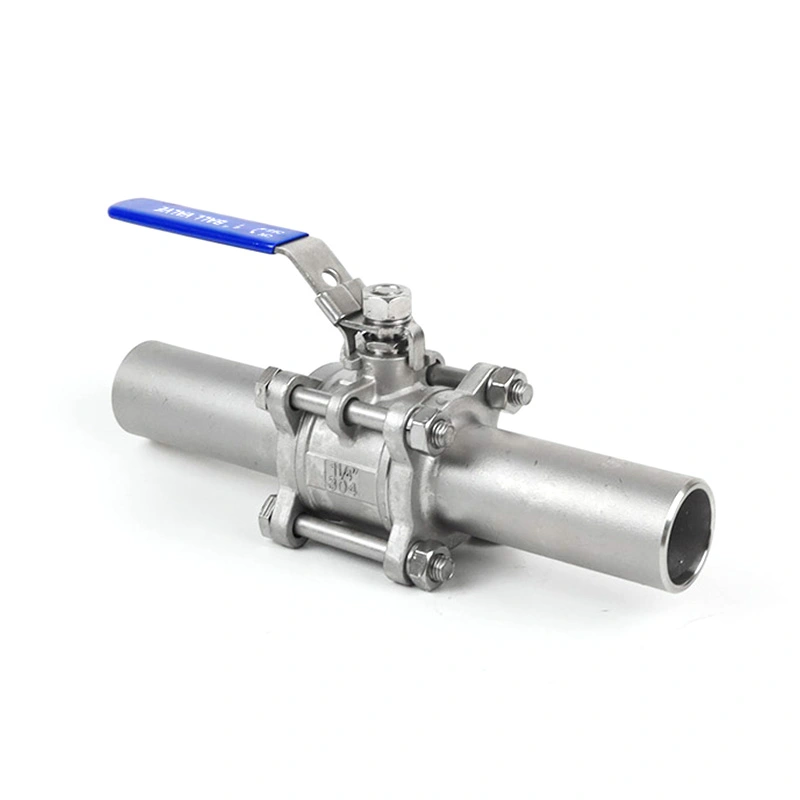

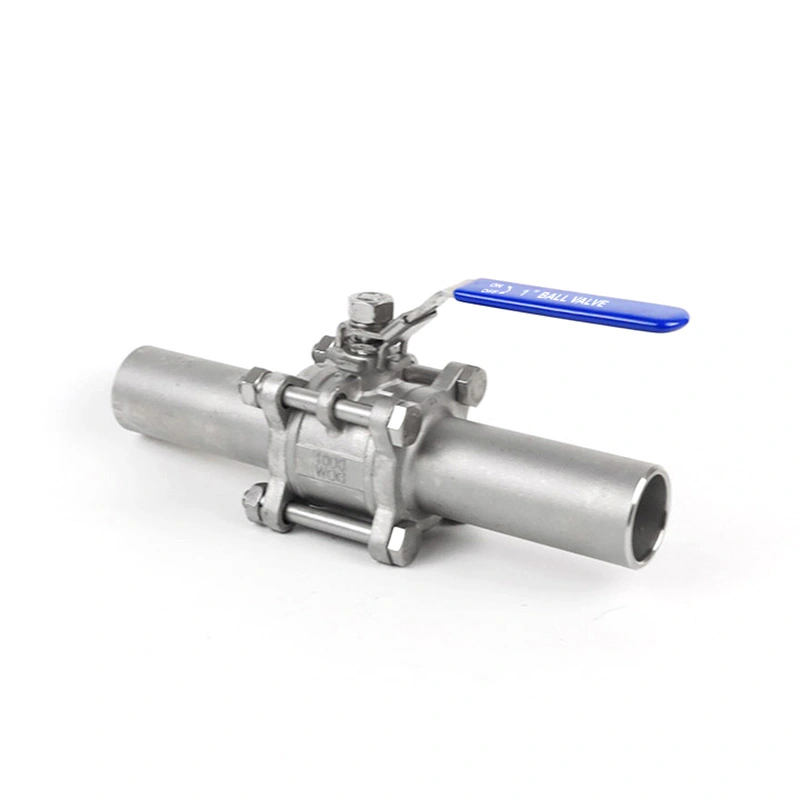

Shangtai 3PC بال والو ویلڈ ایکسٹینڈڈ ایک سٹینلیس سٹیل بال والو ہے جو ویلڈڈ پائپ لائن سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ اس کی تھری پیس کنسٹرکشن پائپنگ لے آؤٹ جیسے موصل اور دفن لائنوں کو ایڈجسٹ کرنے کے لیے توسیعی ویلڈ سروں کے ساتھ ملتی ہے۔ والو کا مقصد صنعتی پائپنگ میں ہم آہنگ سیالوں کے آن/آف کنٹرول کے لیے ہے جہاں ویلڈڈ کنکشن کی وضاحت کی گئی ہے۔
3PC بال والو ویلڈ توسیعی بٹ ویلڈ سروں کو والو کے درمیان اضافی ویلڈنگ کی لمبائی فراہم کرنے کے لیے استعمال کرتا ہے۔ جسم اور پائپ لائن. توسیع شدہ سرے موصل پائپ لائنوں، دفن شدہ تنصیبات اور پائپنگ لے آؤٹ کے لیے مفید ہیں۔ جہاں اضافی ویلڈنگ کا فاصلہ درکار ہے۔ تھری پیس باڈی بھی اندرونی اجزاء تک رسائی فراہم کرتی ہے۔ پائپ لائن کو الگ کرنے کے بعد معائنہ اور متبادل۔
اہم ابعاد
| سائز | 1/4"-6" |
| پریشر کلاس | سی ایل 150 |
| بٹ ویلڈ ختم ہوتا ہے۔ | ASME B16.25 |
| زیادہ سے زیادہ دباؤ | 285PSI |
| ڈیزائن اور مینوفیکچرنگ کے معیارات | ASME B16.34 |
| جانچ اور معائنہ | API598 |
| پریشر درجہ حرارت کی درجہ بندی | ASME B16.34 |
| درجہ حرارت کی حد | -25℃~150℃ |
| جسمانی مواد | ASTM A351 CF8M（316） |
| گیند کا مواد | ASTM A182 F316 |
| تنے کا مواد | ASTM A182 F316 |
| نشست کا مواد | RPTFE(PTFE+15%fv) |
| اختیارات | دیگر مواد درخواست پر دستیاب ہیں۔ |

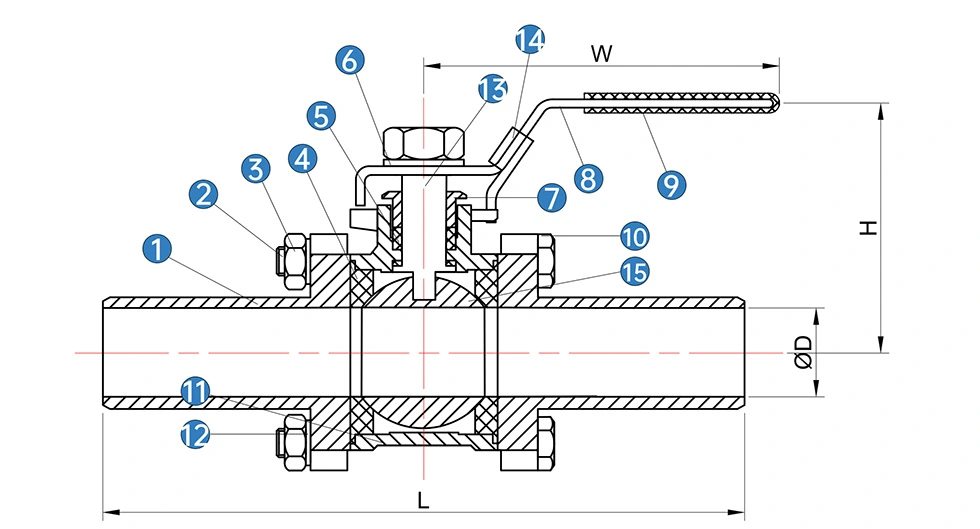

| نہیں | نام | مواد (*N/B) | |
| 1 | ٹوپی | ایس ایس 316 | ایس ایس 304 |
| 2 | بولٹ | ایس ایس 304 | ایس ایس 304 |
| 3 | نٹ | ایس ایس 304 | ایس ایس 304 |
| 4 | بال سیٹ | پی ٹی ایف ای | پی ٹی ایف ای |
| 5 | تنوں کی پیکنگ | پی ٹی ایف ای | پی ٹی ایف ای |
| 6 | اسپرنگ واشر | ایس ایس 304 | ایس ایس 304 |
| 7 | غدود | ایس ایس 316 | ایس ایس 304 |
| 8 | سنبھالنا | ایس ایس | ایس ایس |
| 9 | آستین کو ہینڈل کریں۔ | پیویسی | پیویسی |
| 10 | بولٹ | ایس ایس 304 | ایس ایس 304 |
| 11 | جسم | ایس ایس 316 | ایس ایس 304 |
| 12 | اسپرنگ واشر | ایس ایس 304 | ایس ایس 304 |
| 13 | تنا | SS316 | ایس ایس 304 |
| 14 | کنڈی کو ہینڈل کریں۔ | SS304 | ایس ایس 304 |
| 15 | گیند | SS316 | ایس ایس 304 |
* N: ANSI B 2.1 NPT کے مطابق تھریڈ ختم ہوتا ہے۔
* B: دھاگہ BS21 BSP کے مطابق ختم ہوتا ہے۔
| سائز | D | L | H | W |
| 1/2" | 15 | 150 | 70 | 120 |
| 3/4" | 20 | 156 | 80 | 120 |
| 1" | 25 | 186 | 86 | 140 |
| 1-1/4" | 32 | 198 | 100 | 150 |
| 1-1/2" | 38 | 232 | 118 | 180 |
| 2" | 50 | 244 | 139 | 180 |
| 2-1/2" | 65 | 290 | 157 | 240 |
| 3" | 80 | 306 | 170 | 240 |
| 4" | 100 | 325 | 185 | 280 |
مصنوعات کی خصوصیات
1. توسیعی بٹ ویلڈ اینڈز
توسیع شدہ ویلڈ سرے پائپ لائن ویلڈنگ کے لیے اضافی جگہ فراہم کرتے ہیں اور ویلڈنگ کے کام کو مین سے دور رکھنے میں مدد کرتے ہیں۔ والو جسم. یہ ترتیب موصل یا دفن شدہ پائپ لائنوں کے لیے مفید ہے جہاں والو کو پوزیشن میں رکھنے کی ضرورت ہے۔ موصلیت سے باہر یا قابل رسائی مقام پر۔
2. تین ٹکڑوں کی تعمیر
تقسیم شدہ جسم والو کو معائنہ اور دیکھ بھال کے لیے کھولنے کی اجازت دیتا ہے۔ نشستیں، مہریں اور دیگر اندرونی جب متبادل کی ضرورت ہو تو اجزاء تک رسائی حاصل کی جا سکتی ہے، مکمل والو اسمبلی کو تبدیل کرنے کی ضرورت کو کم کر کے۔
3. 316 سٹینلیس سٹیل کا مواد
3PC بال والو ویلڈ ایکسٹینڈڈ جسم کے لیے ASTM A351 CF8M (316) اور گیند اور اسٹیم کے لیے ASTM A182 F316 استعمال کرتا ہے۔ معیاری سیٹ RPTFE (PTFE+15%fv) ہے۔ دیگر مواد کے مجموعے کی ضرورت کے مطابق فراہم کی جا سکتی ہے سروس کے حالات.
4. بٹ ویلڈ کنکشن
ویلڈ کے سرے ASME B16.25 کی ضروریات کو پورا کرتے ہیں۔ بٹ ویلڈڈ کنکشن والو کے درمیان مستقل جوڑ فراہم کرتا ہے۔ اور پائپ لائن، ویلڈنگ کے طریقہ کار اور پائپ کی تیاری کے ساتھ قابل اطلاق پائپنگ تصریح کے ذریعے طے کی جاتی ہے۔
ویلڈنگ اور تنصیب
ویلڈنگ سے پہلے، پائپ کا سائز، ویلڈ کے آخر کے طول و عرض، بیول کی حالت اور سیدھ کو چیک کریں۔ پائپ لائن ہونی چاہیے۔ تنصیب کے دوران والو پر ضرورت سے زیادہ بوجھ کو روکنے کے لیے مناسب طریقے سے تعاون کیا جاتا ہے۔ ویلڈنگ کے طریقہ کار پر بھی عمل کرنا چاہیے۔ قابل اطلاق منصوبے کی تفصیلات.
بڑھے ہوئے سرے ویلڈنگ ایریا اور والو انٹرنل کے درمیان اضافی فاصلہ فراہم کرتے ہیں۔ مناسب ویلڈنگ اور سیٹ، سیل اور دیگر گرمی کے حساس اجزاء کی حفاظت کے لیے گرمی پر قابو پانے کے طریقہ کار پر عمل کیا جانا چاہیے۔
مواد اور آپریٹنگ حالات
والو درج ذیل کے تحت -25℃ سے 150℃ کے درجہ حرارت کی حد اور 285PSI کے زیادہ سے زیادہ دباؤ کے لیے مخصوص کیا گیا ہے۔ حالات والو کے سائز، درمیانے درجے، درجہ حرارت اور کے مطابق اصل آپریٹنگ حدود کی تصدیق کی جانی چاہئے۔ قابل اطلاق دباؤ درجہ حرارت کی درجہ بندی
سٹینلیس سٹیل باڈی، F316 بال اور F316 سٹیم ہم آہنگ صنعتی میڈیا کے لیے بنائے گئے ہیں۔ سیٹ اور سگ ماہی آرڈر کرنے سے پہلے مواد کے انتخاب کو اصل سیال، درجہ حرارت اور دباؤ کے خلاف چیک کیا جانا چاہئے.
معیار کا معائنہ
مواد کا معائنہ
مواد کی شناخت اور متعلقہ معائنہ کے ریکارڈ آرڈر کی ضروریات کے مطابق فراہم کیے جا سکتے ہیں۔ مواد قابل اطلاق والو کنفیگریشنز کے لیے ٹیسٹ رپورٹس دستیاب ہیں۔
جہتی معائنہ
والو کے طول و عرض اور ویلڈ اینڈ فیچرز کو مخصوص پروڈکٹ ڈرائنگ اور ضروریات کے مطابق چیک کیا جاتا ہے۔ معائنہ میں ویلڈ اینڈ کی لمبائی، طول و عرض اور عام اسمبلی کی حالت شامل ہوسکتی ہے۔
پریشر اور سگ ماہی ٹیسٹ
والو ٹیسٹنگ اور معائنہ API 598 کے تقاضوں کی پیروی کرتے ہیں۔ کو چیک کرنے کے لیے پریشر اور سیلنگ ٹیسٹ کیے جاتے ہیں۔ کھیپ سے پہلے والو باڈی اور سیٹ سگ ماہی کی کارکردگی۔
والو معائنہ ختم
حتمی معائنہ میں والو کی ظاہری شکل، اسمبلی، ویلڈ اینڈ پروٹیکشن اور آپریٹنگ کنڈیشن شامل ہیں۔ مطلوبہ مصنوعات دستاویزات آرڈر کے مطابق تیار کی جا سکتی ہیں۔
ایپلی کیشنز
3PC بال والو ویلڈ ایکسٹینڈڈ صنعتی پائپنگ کے لیے موزوں ہے جہاں ویلڈڈ کنکشن اور اضافی ویلڈنگ فاصلے کی ضرورت ہے. عام ایپلی کیشنز میں پیٹرو کیمیکل پروسیسنگ، تیل اور گیس کے نظام، تھرمل توانائی، پانی کی صفائی اور عام صنعتی سیال کنٹرول.
پائپ لائن کی موصلیت، زیر زمین تنصیب یا سائٹ پر توسیع شدہ کنفیگریشن خاص طور پر مفید ہے۔ ترتیب والو جسم کے ارد گرد دستیاب جگہ کو محدود کرتا ہے. کی بنیاد پر درخواست کی مناسبیت کی تصدیق کی جانی چاہئے۔ درمیانہ، دباؤ، درجہ حرارت اور پائپ لائن کی تفصیلات۔
پیکجنگ
والوز برآمدی نقل و حمل کے لیے نالیدار کارٹن اور پلائیووڈ کیسز کا استعمال کرتے ہوئے پیک کیے جاتے ہیں۔ ویلڈ کے سرے ہیں ہینڈلنگ کے دوران بیول اور کنکشن کی سطحوں کو پہنچنے والے نقصان کے خطرے کو کم کرنے کے لیے پیکنگ کے دوران محفوظ کیا جاتا ہے۔ کھیپ
اکثر پوچھے گئے سوالات
1. 3PC بال والو ویلڈ پر توسیع شدہ ویلڈ اینڈز کا کیا مقصد ہے؟
توسیعی ویلڈ سرے والو باڈی اور پائپ لائن کے درمیان اضافی ویلڈنگ کا فاصلہ فراہم کرتے ہیں۔ کے لیے مفید ہیں۔ موصل پائپ لائنز، دفن شدہ تنصیبات اور دیگر ترتیب جہاں ویلڈنگ کے علاقے کو زیادہ جگہ پر رکھنے کی ضرورت ہے والو کے جسم سے.
2. والو کے لیے کون سا مواد استعمال کیا جاتا ہے؟
معیاری باڈی میٹریل ASTM A351 CF8M (316) ہے، جس میں ASTM A182 F316 گیند اور اسٹیم کے لیے استعمال ہوتا ہے۔ نشست ہے۔ RPTFE (PTFE+15%fv)۔ دیگر مواد درخواست پر دستیاب ہیں۔
3. بٹ ویلڈ کے سروں پر کون سا معیار لاگو ہوتا ہے؟
بٹ ویلڈ کے سرے ASME B16.25 کے مطابق بتائے گئے ہیں۔ حتمی ویلڈنگ کے طریقہ کار کو لاگو ہونا چاہئے پائپ لائن یا پروجیکٹ کی تفصیلات۔
4. کیا تنصیب کے بعد والو کو برقرار رکھا جا سکتا ہے؟
جی ہاں تھری پیس باڈی معائنہ اور تبدیلی کے لیے اندرونی اجزاء تک رسائی فراہم کرتی ہے۔ پائپ لائن لازمی ہے۔ والو کی دیکھ بھال سے پہلے الگ تھلگ اور افسردہ ہو جائیں۔
5. دباؤ اور درجہ حرارت کی حدود کیا ہیں؟
درج کردہ زیادہ سے زیادہ دباؤ 285PSI ہے، اور درجہ حرارت کی حد -25℃ سے 150℃ ہے۔ اصل قابل اجازت آپریٹنگ حالات والو کے سائز، درمیانے اور قابل اطلاق دباؤ درجہ حرارت کی درجہ بندی پر منحصر ہیں۔
6. کیا دستاویزات فراہم کی جا سکتی ہیں؟
مواد کی جانچ کی رپورٹیں اور قابل اطلاق معائنہ یا مصنوعات کی دستاویزات والو کے مطابق فراہم کی جا سکتی ہیں۔ ترتیب اور آرڈر کی ضروریات۔
