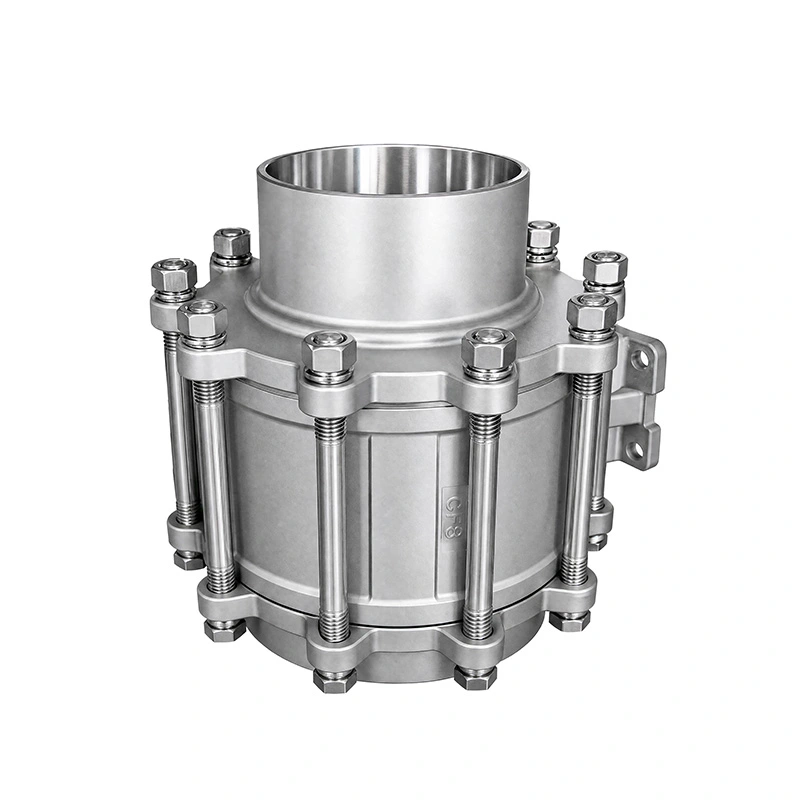

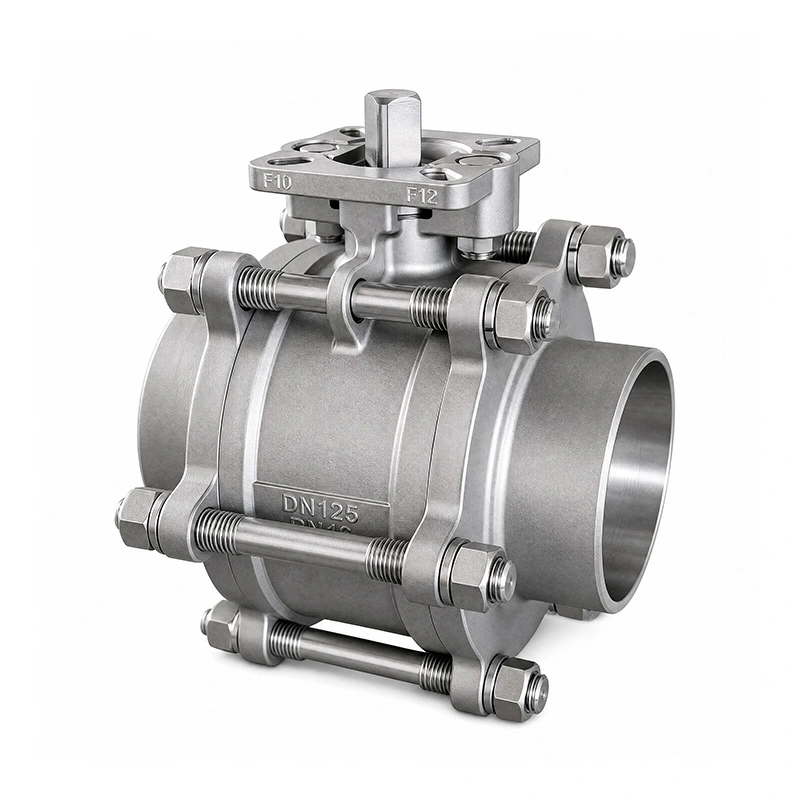

3PC بٹ ویلڈیڈ سٹینلیس سٹیل بال والو توسیعی تنا ختم کرتا ہے۔

3PC بٹ ویلڈیڈ اینڈز سٹینلیس سٹیل بال والو ایکسٹینڈڈ اسٹیم میں پائپ لائن کے مستقل کنکشن کے لیے بٹ ویلڈڈ اینڈز اور ایپلی کیشنز کے لیے ایک توسیعی اسٹیم موجود ہے جہاں والو آپریٹنگ پوائنٹ کو پائپ سے دور رکھنے کی ضرورت ہے۔ تھری پیس باڈی دیکھ بھال کے لیے اندرونی اجزاء تک رسائی کی اجازت دیتی ہے، جبکہ ISO 5211 ماؤنٹنگ پیڈ نیومیٹک یا الیکٹرک ایکچویٹرز کی براہ راست تنصیب کی حمایت کرتا ہے۔

اہم ابعاد

مصنوعات کی خصوصیات

1. بٹ ویلڈڈ پائپ لائن کنکشن

والو ASME B16.25 کے مطابق تیار کردہ بٹ ویلڈڈ سروں کا استعمال کرتا ہے۔ والو کو براہ راست پائپ لائن میں ویلڈنگ کرنے سے تھریڈڈ یا فلینجڈ جوڑوں کے بغیر ایک مقررہ کنکشن ملتا ہے، جس سے یہ کنفیگریشن مستقل صنعتی پائپنگ تنصیبات کے لیے موزوں ہوتی ہے۔

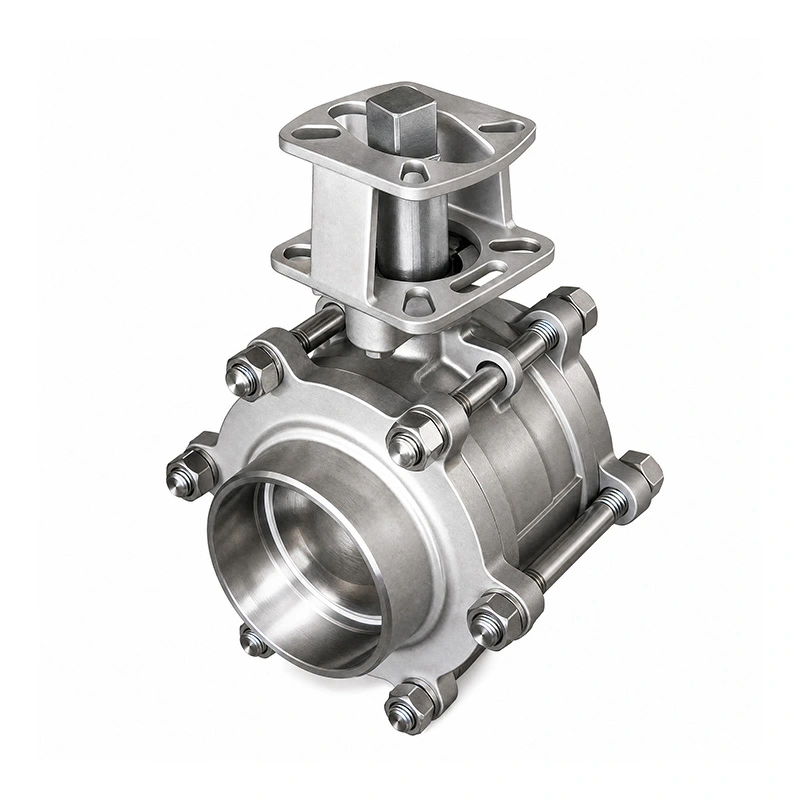

2. توسیعی اسٹیم کنفیگریشن

بڑھا ہوا تنا ہینڈل یا ایکچویٹر اور پائپ لائن کے درمیان اضافی آپریٹنگ کلیئرنس فراہم کرتا ہے۔ یہ مفید ہے جہاں موصلیت، پائپ کی ترتیب یا تنصیب کے حالات معیاری والو اسٹیم تک رسائی کو محدود کرتے ہیں۔

3. دیکھ بھال کے لئے تین ٹکڑا جسم

تین ٹکڑوں کی تعمیر اندرونی والو کے اجزاء تک رسائی فراہم کرتی ہے جب معائنہ یا تبدیلی کی ضرورت ہوتی ہے۔ سیٹ اور سگ ماہی کے اجزاء کو مکمل والو اسمبلی کو تبدیل کیے بغیر سرو کیا جا سکتا ہے۔

4. سٹینلیس سٹیل والو کی تعمیر

3PC بٹ ویلڈیڈ اینڈز سٹینلیس سٹیل بال والو ایکسٹینڈڈ اسٹیم جسم کے لیے ASTM A351 CF8M (316) اور گیند اور اسٹیم کے لیے ASTM A182 F316 استعمال کرتا ہے۔ RPTFE سیٹ -25℃ سے 150℃ کے درج درجہ حرارت کی حد کے لیے مخصوص ہے۔

ایکچیویٹر ماؤنٹنگ

والو براہ راست ایکچیویٹر کی تنصیب کے لیے ISO 5211 ماؤنٹنگ پیڈ سے لیس ہے۔ نیومیٹک یا الیکٹرک ایکچیوٹرز کو والو کے سائز، آپریٹنگ ٹارک اور کنٹرول کی ضروریات کے مطابق منتخب کیا جا سکتا ہے۔ مطابقت کو یقینی بنانے کے لیے آرڈر دینے سے پہلے ایکچیویٹر ماؤنٹنگ انٹرفیس کو چیک کیا جانا چاہیے۔

معیارات اور معائنہ

ڈیزائن اور مینوفیکچرنگ ASME B16.34 کی پیروی کرتی ہے، ASME B16.25 پر مبنی بٹ ویلڈڈ سروں کے ساتھ۔ والو ٹیسٹنگ اور معائنہ API 598 کے مطابق کیا جاتا ہے۔ پریشر درجہ حرارت کی درجہ بندی بھی ASME B16.34 کا حوالہ دیتی ہے۔

پروڈکشن انسپیکشن میں مواد کی تصدیق، پریشر ٹیسٹنگ، سیلنگ انسپکشن اور تیار والو چیک شامل ہیں۔ مواد کی جانچ کی رپورٹیں اور قابل اطلاق مصنوعات کی دستاویزات والو کی ترتیب اور آرڈر کی ضروریات کے مطابق فراہم کی جا سکتی ہیں۔

ایپلی کیشنز

3PC بٹ ویلڈیڈ اینڈز سٹینلیس سٹیل بال والو ایکسٹینڈڈ اسٹیم صنعتی پائپنگ سسٹمز کے لیے ہے جس کے لیے مستقل ویلڈیڈ کنکشن اور قابل رسائی والو آپریشن کی ضرورت ہوتی ہے۔ عام ایپلی کیشنز میں کیمیائی پروسیسنگ، پیٹرو کیمیکل سسٹم، دواسازی کا سامان، خوراک اور مشروبات کی پروسیسنگ، بجلی کی پیداوار اور پانی کی صفائی شامل ہیں.

انتخاب سے پہلے، پائپ لائن کے درمیانے درجے، دباؤ، درجہ حرارت، پائپ کا سائز، ویلڈنگ کی تفصیلات اور دستیاب تنصیب کی جگہ کی تصدیق کریں۔ والو کے مواد اور سیٹ کنفیگریشن کو سروس میڈیم کے ساتھ مطابقت کے لیے بھی چیک کیا جانا چاہیے۔

اکثر پوچھے گئے سوالات

1. 3PC بٹ ویلڈیڈ اینڈز سٹینلیس سٹیل بال والو ایکسٹینڈڈ سٹیم کی بنیادی ایپلی کیشنز کیا ہیں؟

یہ صنعتی پائپنگ سسٹم میں استعمال ہوتا ہے جہاں ویلڈیڈ کنکشن اور توسیعی والو تک رسائی کی ضرورت ہوتی ہے۔ درخواستوں میں کیمیکل، پیٹرو کیمیکل، فارماسیوٹیکل، فوڈ اینڈ بیوریج، پاور اور واٹر ٹریٹمنٹ سسٹم شامل ہیں۔

2. بٹ ویلڈڈ سروں پر کون سا معیار لاگو ہوتا ہے؟

بٹ ویلڈڈ سرے ASME B16.25 کے مطابق بتائے گئے ہیں۔ تنصیب سے پہلے پائپ لائن کے ڈیزائن کے خلاف ویلڈنگ کی تفصیلات کی جانچ کی جانی چاہئے۔

3. کیا ایکچیویٹر کو براہ راست انسٹال کیا جا سکتا ہے؟

جی ہاں والو میں نیومیٹک یا الیکٹرک ایکچویٹر کی تنصیب کے لیے ISO 5211 ماؤنٹنگ پیڈ ہے۔ ایکچیویٹر کا انتخاب والو کے سائز، آپریٹنگ ٹارک اور کنٹرول کی ضروریات پر مبنی ہونا چاہئے۔

4. معیاری ترتیب میں کون سا مواد استعمال کیا جاتا ہے؟

جسم ASTM A351 CF8M (316) ہے، جبکہ گیند اور تنا ASTM A182 F316 ہے۔ معیاری سیٹ RPTFE (PTFE+15%fv) ہے۔ دیگر مواد درخواست پر دستیاب ہیں۔

5. زیادہ سے زیادہ دباؤ اور درجہ حرارت کی حد کیا ہے؟

درج کردہ زیادہ سے زیادہ دباؤ 285PSI ہے، درجہ حرارت کی حد -25℃ سے 150℃ تک ہے۔ والو کے سائز، درمیانے اور قابل اطلاق دباؤ درجہ حرارت کی درجہ بندی کے مطابق اصل آپریٹنگ حدود کی تصدیق کی جانی چاہئے۔

6. کیا والو اپنی مرضی کے مطابق کیا جا سکتا ہے؟

جی ہاں دیگر مواد اور اجزاء کی ترتیب مطلوبہ میڈیم، دباؤ، درجہ حرارت اور تنصیب کی شرائط کے مطابق فراہم کی جا سکتی ہے۔
