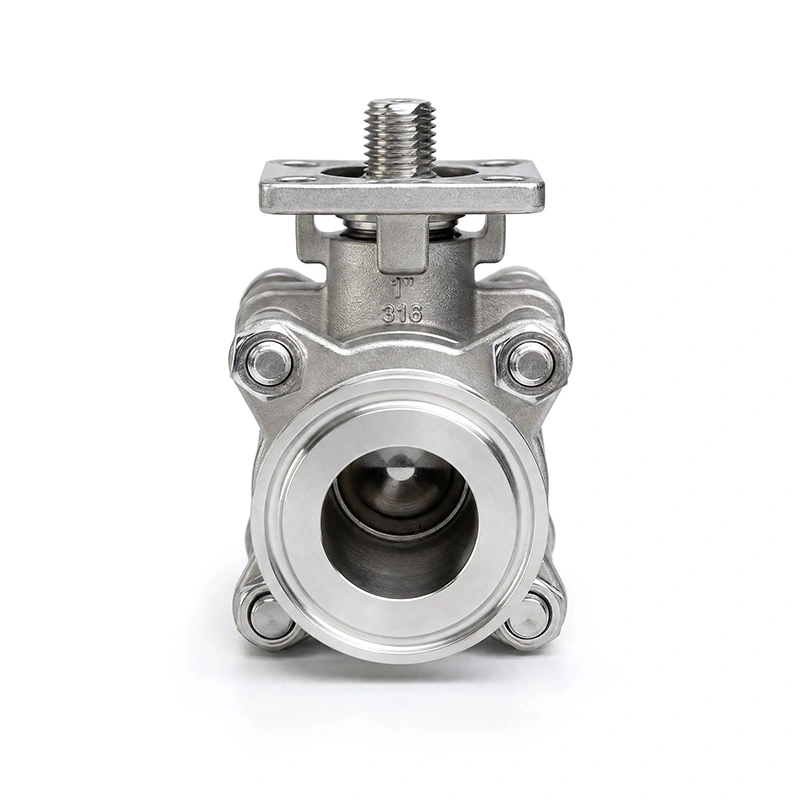

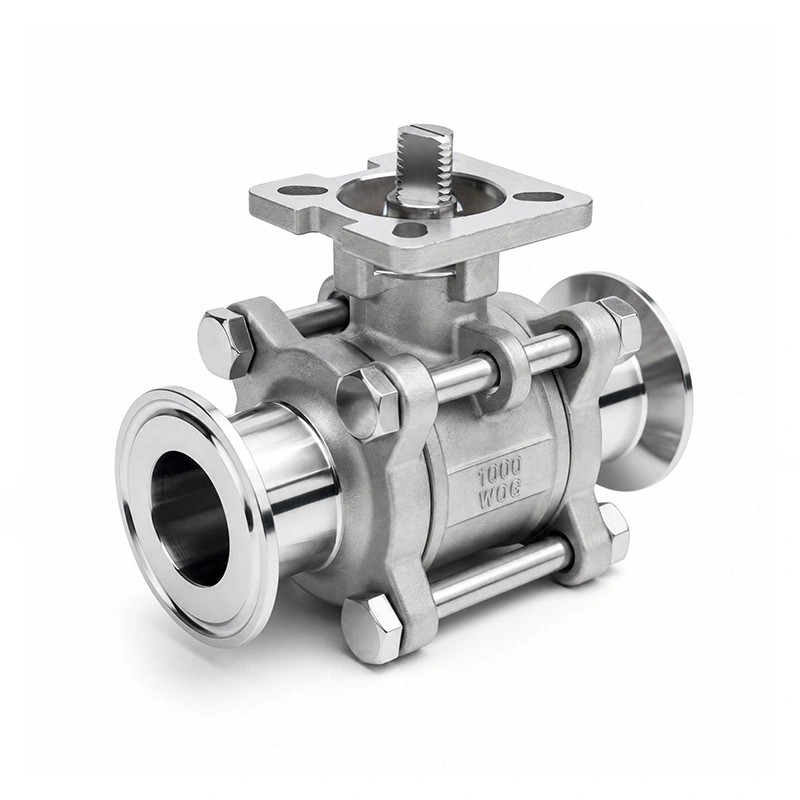

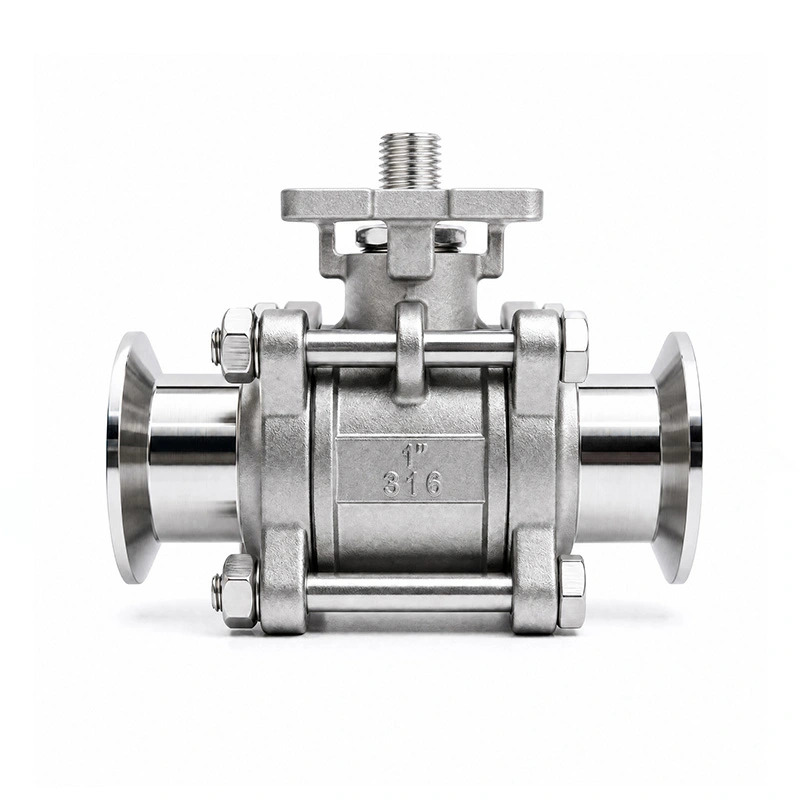

آئی ایس او 5211 ماؤنٹنگ پیڈ کے ساتھ 3PC مکمل طور پر انکیپسلیٹڈ ٹرائی کلیمپ بال والو

ISO 5211 ماؤنٹنگ پیڈ کے ساتھ 3PC مکمل طور پر انکیپسولڈ ٹرائی کلیمپ بال والو سینیٹری اور پراسیس پائپنگ سسٹمز کے لیے ٹرائی کلیمپ کنکشن کے ساتھ تھری پیس والو باڈی کا استعمال کرتا ہے۔ تھری پیس کنسٹرکشن پائپ لائن کو الگ تھلگ کرنے کے بعد اندرونی اجزاء تک رسائی فراہم کرتا ہے، جبکہ آئی ایس او 5211 ماؤنٹنگ پیڈ نیومیٹک یا الیکٹرک ایکچیویٹر کی تنصیب کے لیے معیاری انٹرفیس فراہم کرتا ہے۔ یہ ترتیب سیال کنٹرول سسٹم کے لیے موزوں ہے جہاں سینیٹری کنکشن اور خودکار والو آپریشن کی ضرورت ہوتی ہے۔

اہم ابعاد

کلیدی ڈیزائن کی خصوصیات

تھری پیس والو کی تعمیر

تھری پیس باڈی ایک مرکزی والو سیکشن اور دو اینڈ سیکشن پر مشتمل ہے۔ پائپ لائن کو صحیح طریقے سے الگ تھلگ کرنے کے بعد اور والو کے دباؤ میں آنے کے بعد، جسم کو اندرونی اجزاء کا معائنہ کرنے یا تبدیل کرنے کے لیے کھولا جا سکتا ہے۔ یہ ڈھانچہ ان ایپلی کیشنز کے لیے مفید ہے جہاں سیٹوں، مہروں یا دیگر اندرونی حصوں کی متواتر دیکھ بھال کی ضرورت ہوتی ہے۔

ٹرائی کلیمپ کنکشن

ٹرائی کلیمپ کنکشن تھریڈڈ یا فلینجڈ جوڑوں کی بجائے کلیمپ اور گسکیٹ کا انتظام استعمال کرتے ہیں۔ کنکشن کا یہ طریقہ والو کو براہ راست پائپ لائن میں ویلڈنگ کیے بغیر والو کو انسٹال یا ہٹانے کی اجازت دیتا ہے۔ قابل اطلاق گسکیٹ مواد اور کنکشن کے طول و عرض کو عمل کے درمیانے درجے، درجہ حرارت اور پائپنگ کی تفصیلات کے مطابق منتخب کیا جانا چاہئے.

آئی ایس او 5211 ایکچوایٹر ماؤنٹنگ

آئی ایس او 5211 ماؤنٹنگ پیڈ کے ساتھ 3 پی سی مکمل طور پر انکیپسولیٹڈ ٹرائی کلیمپ بال والو کو والو پر ISO 5211 ایکچیویٹر ماؤنٹنگ انٹرفیس کے ساتھ ڈیزائن کیا گیا ہے۔ یہ ہم آہنگ نیومیٹک یا الیکٹرک ایکچیوٹرز کو ایک علیحدہ روایتی بڑھتے ہوئے انتظامات پر انحصار کیے بغیر براہ راست والو پر نصب کرنے کی اجازت دیتا ہے۔ ایکچیویٹر کا انتخاب والو کے سائز، آپریٹنگ ٹارک اور سسٹم کنٹرول کی ضروریات کے مطابق ہونا چاہیے۔

316 سٹینلیس سٹیل کے گیلے اجزاء

جسم کو ASTM A351 CF8M (316) کے طور پر متعین کیا گیا ہے، جبکہ گیند اور اسٹیم کو ASTM A182 F316 کے طور پر متعین کیا گیا ہے۔ یہ سٹینلیس سٹیل مواد صنعتی سیال ایپلی کیشنز کی ایک رینج کے لیے موزوں ہیں جہاں مواد کی مطابقت اور سنکنرن مزاحمت اہم تحفظات ہیں۔ RPTFE سیٹ PTFE کو 15% فلر کے ساتھ جوڑتی ہے اور انتخاب سے پہلے اس کا اصل میڈیم اور آپریٹنگ درجہ حرارت سے جائزہ لیا جانا چاہیے۔

ایپلی کیشنز

آئی ایس او 5211 ماؤنٹنگ پیڈ کے ساتھ 3PC مکمل طور پر انکیپسولڈ ٹرائی کلیمپ بال والو کو پائپنگ سسٹم میں استعمال کیا جا سکتا ہے جس کے لیے کمپیکٹ شٹ آف والو، سینیٹری طرز کے کنکشنز اور اختیاری خودکار ایکٹیویشن کی ضرورت ہوتی ہے۔ عام درخواست کے علاقوں میں شامل ہیں:

جنرل مائع پروسیسنگ

کیمیکل فلوئڈ ہینڈلنگ

پانی کے علاج کی سہولیات

ہلکی صنعتی مینوفیکچرنگ

خودکار پائپنگ سسٹم

تنصیب اور آپریشن

ٹرائی کلیمپ کی تنصیب

تنصیب سے پہلے، تصدیق کریں کہ والو کا سائز، کنکشن کے طول و عرض، گسکیٹ کا مواد اور دباؤ کے درجہ حرارت کے تقاضے پائپ لائن کی تفصیلات سے مماثل ہیں۔ ملاوٹ کے ٹرائی کلیمپ کنکشن کے درمیان والو کو لگائیں، مناسب گسکیٹ انسٹال کریں اور جوائنٹ کو کلیمپ کے ساتھ محفوظ کریں۔ سسٹم پر دباؤ ڈالنے سے پہلے کنکشن کو درست سیدھ کے لیے چیک کیا جانا چاہیے۔

ایکچوایٹر کی تنصیب

ISO 5211 ماؤنٹنگ پیڈ ہم آہنگ نیومیٹک یا الیکٹرک ایکچویٹرز کے لیے انٹرفیس فراہم کرتا ہے۔ تنصیب سے پہلے ایکچیویٹر کے بڑھتے ہوئے پیٹرن، شافٹ کے طول و عرض اور مطلوبہ آپریٹنگ ٹارک کو چیک کریں۔ ایکچیویٹر کو والو اور ایکچیویٹر مینوفیکچرر کی ہدایات کے مطابق انسٹال اور ایڈجسٹ کیا جانا چاہئے۔

دیکھ بھال

دیکھ بھال سے پہلے، والو کو پائپ لائن سے الگ کر دیں اور تمام بقایا دباؤ کو چھوڑ دیں۔ تھری پیس کی تعمیر سے والو باڈی کو گیند، سیٹوں، اسٹیم اور سگ ماہی کے اجزاء کے معائنے کے لیے کھولا جا سکتا ہے۔ پہنے ہوئے اجزاء کو مناسب حصوں سے تبدیل کریں اور اسے سروس پر واپس کرنے سے پہلے والو کی سیلنگ اور آپریٹنگ حالت کو چیک کریں۔

انتخاب کے تحفظات

نئے پائپنگ سسٹم کے لیے اس والو کا انتخاب کرتے وقت، آپریٹنگ میڈیم، پریشر، درجہ حرارت، پائپ کا سائز، کنکشن کے طول و عرض اور مطلوبہ ایکٹیویشن طریقہ پر غور کریں۔ والو سیٹ اور سگ ماہی مواد کو عمل کے سیال کے ساتھ مطابقت کے لئے چیک کیا جانا چاہئے. خودکار ایپلی کیشنز کے لیے، ایکچیویٹر کو والو آپریٹنگ ٹارک اور سسٹم کے کنٹرول کی ضروریات کے مطابق منتخب کیا جانا چاہیے۔

اکثر پوچھے گئے سوالات

Q1: ISO 5211 ماؤنٹنگ پیڈ کے ساتھ 3PC مکمل طور پر انکیپسولیٹڈ ٹرائی کلیمپ بال والو کس کے لیے استعمال ہوتا ہے؟

ISO 5211 ماؤنٹنگ پیڈ کے ساتھ ایک 3PC مکمل طور پر انکیپسولیٹڈ ٹرائی کلیمپ بال والو پائپنگ سسٹمز میں آن/آف فلوڈ کنٹرول کے لیے استعمال کیا جاتا ہے جہاں تھری پیس والو باڈی، ٹرائی کلیمپ کنکشن اور ایکچیویٹر ماؤنٹنگ انٹرفیس کی ضرورت ہوتی ہے۔ اسے دستی آپریشن کے لیے کنفیگر کیا جا سکتا ہے یا خودکار کنٹرول کے لیے مناسب نیومیٹک یا الیکٹرک ایکچوایٹر کے ساتھ ملایا جا سکتا ہے۔

Q2: ISO 5211 ماؤنٹنگ پیڈ کیا فراہم کرتا ہے؟

ISO 5211 ماؤنٹنگ پیڈ ایک معیاری ایکچیویٹر ماؤنٹنگ انٹرفیس فراہم کرتا ہے۔ مطابقت پذیر نیومیٹک یا الیکٹرک ایکچیوٹرز کو قابل اطلاق ISO 5211 بڑھتے ہوئے طول و عرض کے مطابق نصب کیا جا سکتا ہے، جو کہ ایکچیویٹر کے سائز اور والو ٹارک کی ضروریات کے تابع ہے۔

Q3: تین ٹکڑوں کی تعمیر کے فوائد کیا ہیں؟

پائپ لائن کو الگ تھلگ اور افسردہ کرنے کے بعد تھری پیس کی تعمیر والو کے اندرونی اجزاء تک رسائی فراہم کرتی ہے۔ یہ مکمل طور پر بند ون پیس باڈی کے مقابلے میں سیٹوں، مہروں اور دیگر قابل استعمال اجزاء کے معائنہ اور تبدیلی کو آسان بنا سکتا ہے۔

Q4: اس والو کے لئے کون سا مواد استعمال کیا جاتا ہے؟

جسم ASTM A351 CF8M (316) ہے، جبکہ گیند اور تنا ASTM A182 F316 ہے۔ سیٹ RPTFE (PTFE+15%fv) ہے۔ دیگر مواد کی تشکیلات درخواست پر دستیاب ہیں۔

Q5: کیا اس والو کو نیومیٹک یا الیکٹرک ایکچویٹرز کے ساتھ استعمال کیا جا سکتا ہے؟

جی ہاں ISO 5211 ماؤنٹنگ انٹرفیس ایکچیویٹر کی تنصیب کے لیے ڈیزائن کیا گیا ہے۔ والو کے سائز، آپریٹنگ ٹارک، دباؤ، درجہ حرارت اور کنٹرول سسٹم کی ضروریات کے مطابق مناسب ایکچوایٹر کا انتخاب کیا جانا چاہیے۔

Q6: آرڈر کرنے سے پہلے کیا چیک کیا جانا چاہئے؟

مطلوبہ والو سائز، کنکشن کے طول و عرض، آپریٹنگ پریشر، درجہ حرارت، عمل کا میڈیم، سیٹ میٹریل اور ایکٹیویشن طریقہ کی تصدیق کریں۔ خودکار نظاموں کے لیے، ایکچیویٹر کے بڑھتے ہوئے پیٹرن اور مطلوبہ ٹارک کی بھی تصدیق ہونی چاہیے۔
