ANSI معیاری فلینگڈ گلوب والو

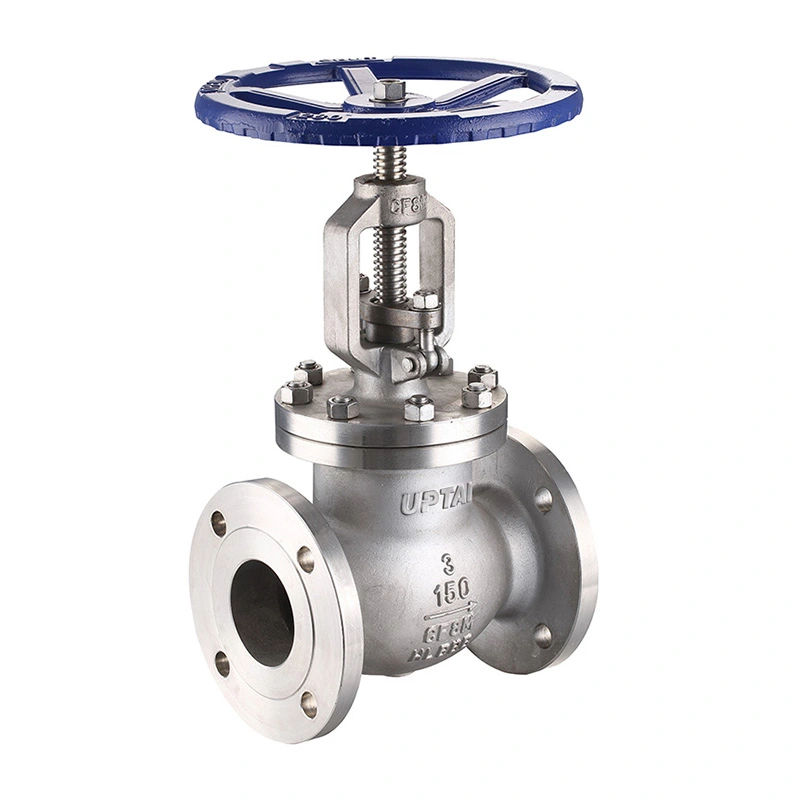

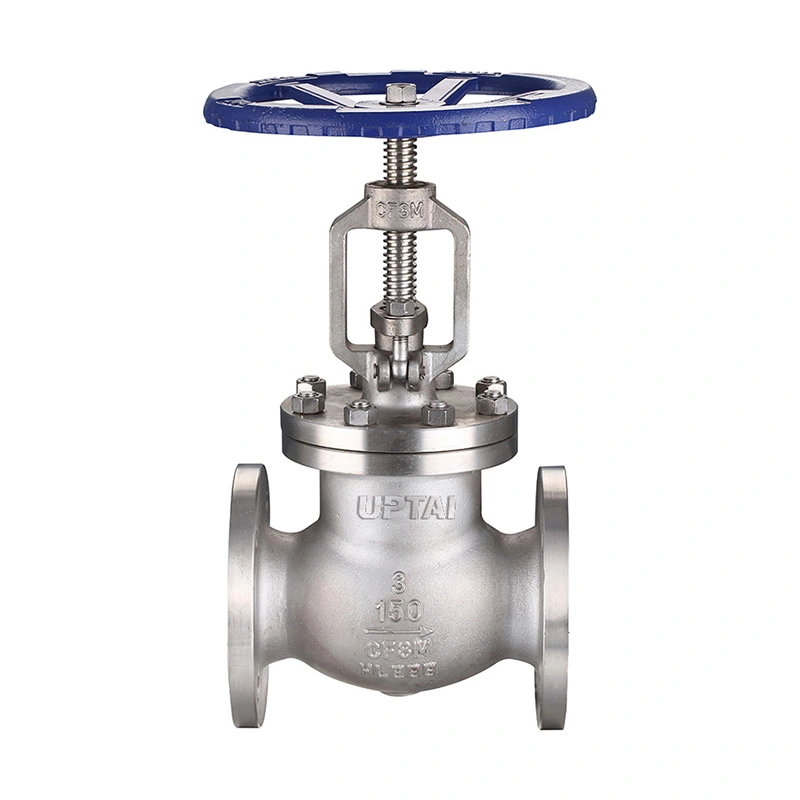

ANSI سٹینڈرڈ فلینجڈ گلوب والو صنعتی پائپنگ کے لیے کلاس 150 کا سٹینلیس سٹیل گلوب والو ہے جہاں بہاؤ ریگولیشن اور شٹ آف کی ضرورت ہوتی ہے۔ اس کی ڈسک بہاؤ کے علاقے کو تبدیل کرنے کے لیے سیٹ کی طرف اور دور ہوتی ہے، جس سے والو کو ان ایپلی کیشنز کے لیے موزوں بنایا جاتا ہے جن کے لیے ایک سادہ آئسولیشن والو سے زیادہ کنٹرول شدہ بہاؤ ایڈجسٹمنٹ کی ضرورت ہوتی ہے۔

شانگٹائی اس والو کو آر ایف کے ساتھ ہم آہنگ فلینجڈ سروں اور ہینڈ وہیل آپریشن کے ساتھ فراہم کرتا ہے۔ دستیاب کنفیگریشن میں CF8/CF8M باڈی اور ڈسک کا مواد، F304/F316 اسٹیمز، اور فہرست میں سیٹ کے اختیارات شامل ہیں۔ والو صنعتی پائپنگ اور عمل کے آلات کے لیے 2" سے 18" کے سائز میں دستیاب ہے۔

اہم ابعاد

والو ڈیزائن

ڈسک اور سیٹ

ڈسک والو محور کے ساتھ سفر کرتی ہے اور بہاؤ کو روکنے کے لیے سیٹ کے خلاف بند ہو جاتی ہے۔ ڈسک کو اونچا کرنے سے بہاؤ کا راستہ بڑھ جاتا ہے، جبکہ اسے نیچے کرنے سے گزرنے کو کم یا بند کر دیا جاتا ہے۔ یہ لکیری حرکت والو کو تھروٹلنگ اور شٹ آف سروس دونوں کے لیے استعمال کرنے کی اجازت دیتی ہے۔

سٹینلیس سٹیل مواد

باڈی اور ڈسک ASTM A351 CF8 یا CF8M میں دستیاب ہیں۔ اسٹیم کے اختیارات میں ASTM A182 F304 اور F316 شامل ہیں۔ مخصوص سیٹ میٹریل ASTM A182 F304 اور ASTM A351 CF8M سٹیلائٹ 6 کے ساتھ ہیں۔ منتخب مواد کا امتزاج عمل کے درمیانے اور آپریٹنگ درجہ حرارت سے مماثل ہونا چاہیے۔

ہینڈ وہیل آپریشن

ہینڈ وہیل ڈسک کی پوزیشن کا دستی کنٹرول فراہم کرتا ہے۔ عمل کی ضرورت کے مطابق والو کو کھولا، بند یا انٹرمیڈیٹ پوزیشن میں ایڈجسٹ کیا جا سکتا ہے۔ اگر ہینڈ وہیل کو چلانا مشکل ہو جائے تو والو کو مجبور نہیں کیا جانا چاہیے۔

Flanged کنکشن

والو پائپ لائن فلینجز سے مماثل کنکشن کے لیے RF-مطابقت پذیر فلینجڈ سروں کا استعمال کرتا ہے۔ مخصوص کنکشن کا معیار ASME B16.5 ہے، جبکہ آمنے سامنے کا طول و عرض درج کردہ ASME B16.10 کی ضرورت کو پورا کرتا ہے۔

فلینجڈ انسٹالیشن پائپ کو کاٹے بغیر پائپ لائن سے والو کو ہٹانے کی اجازت دیتی ہے۔ انسٹالیشن سے پہلے، فلینج کا سائز، پریشر کلاس، گسکیٹ، بولٹنگ اور آمنے سامنے ڈائمینشن چیک کریں۔ والو پر ضرورت سے زیادہ مکینیکل بوجھ ڈالنے سے بچنے کے لیے پائپ لائن کو مناسب طریقے سے سیدھ میں رکھنا چاہیے۔

دباؤ اور درجہ حرارت

والو کو CL150 کے طور پر 285 PSI کے زیادہ سے زیادہ ورکنگ پریشر کے ساتھ بیان کیا گیا ہے۔ دباؤ کے درجہ حرارت کی درجہ بندی مواد اور آپریٹنگ درجہ حرارت کے ساتھ مختلف ہوتی ہے، لہذا والو کو منتخب کرتے وقت اصل سروس کی شرائط پر غور کرنے کی ضرورت ہے۔

درج کردہ درجہ حرارت کی حد -29 ° C سے +120 ° C ہے۔ سیٹ اور دیگر سگ ماہی اجزاء خاص طور پر اہم ہیں جب والو درجہ حرارت کی حد کے قریب استعمال کیا جاتا ہے.

بھاپ، گرم پانی، تیل، گیس اور کیمیائی خدمات کے لیے، درمیانے درجے کا درجہ حرارت، دباؤ اور مواد کی مطابقت کو منتخب والو کی ترتیب کے خلاف چیک کیا جانا چاہیے۔

NACE سروس

تصریح میں NACE MR0175/ISO 15156 شامل ہے۔ جہاں والو کا مقصد سوئر سروس ایپلی کیشنز کے لیے ہوتا ہے، وہاں مواد کے درجات اور قابل اطلاق NACE ضروریات کو سروس کی اصل شرائط سے مماثل ہونا ضروری ہے۔

اس طرح کی ایپلی کیشنز کے لیے، پراجیکٹ کی تفصیلات مادی حالت، سختی، معائنہ اور معاون دستاویزات کے تقاضوں کی بھی وضاحت کر سکتی ہیں۔

ایپلی کیشنز

بھاپ اور یوٹیلٹی لائنز:ہم آہنگ بھاپ، کنڈینسیٹ اور یوٹیلیٹی پائپنگ میں بہاؤ ایڈجسٹمنٹ اور شٹ آف کے لیے استعمال کیا جاتا ہے۔

تیل اور گیس:عمل اور یوٹیلیٹی لائنوں میں استعمال کیا جاتا ہے جہاں دستی بہاؤ کنٹرول یا تنہائی کی ضرورت ہوتی ہے۔

پیٹرو کیمیکل سسٹمز:مطابقت پذیر تیل، گیس اور پروسیس فلو کے لیے موزوں ہے جہاں تھروٹلنگ یا شٹ آف کی ضرورت ہے۔

پانی کا علاج:ہم آہنگ پانی اور مائع میڈیا کو کنٹرول کرنے کے لیے عمل اور یوٹیلیٹی پائپنگ میں استعمال کیا جاتا ہے۔

پاور جنریشن:مخصوص دباؤ اور درجہ حرارت کی حد کے اندر منتخب معاون اور یوٹیلیٹی پائپنگ پر لاگو۔

عام صنعتی پائپنگ:پروسیسنگ آلات، پمپ سسٹم اور دیگر پائپ لائنوں پر استعمال کیا جاتا ہے جو دستی بہاؤ ایڈجسٹمنٹ کی ضرورت ہوتی ہے.

انتخاب اور تنصیب

والو کا انتخاب پائپ کے سائز، پریشر کلاس، میڈیم، آپریٹنگ پریشر اور درجہ حرارت سے شروع ہوتا ہے۔ اس کے بعد جسم، ڈسک، اسٹیم اور سیٹ کے مواد کو سروس کی شرائط کے مطابق منتخب کیا جاتا ہے۔

متبادل ایپلی کیشنز کے لیے، آرڈر دینے سے پہلے موجودہ والو کے سائز، فلینج کے طول و عرض، آمنے سامنے کی لمبائی اور آپریٹنگ انتظامات کا موازنہ نئے والو سے کیا جانا چاہیے۔

تنصیب کے دوران، فلینج کے چہروں کو صاف رکھیں اور مخصوص گسکیٹ اور بولٹنگ کا استعمال کریں۔ والو کے انسٹال ہونے کے بعد، ہینڈ وہیل کے آپریشن کو چیک کریں اور تصدیق کریں کہ ڈسک غیر معمولی مزاحمت کے بغیر اپنی پوری رینج میں سفر کر سکتی ہے۔

جانچ اور معائنہ

مواد کا معائنہ

باڈی اور ٹرم مواد کو مخصوص درجات اور آرڈر کی معلومات کے خلاف چیک کیا جاتا ہے۔ جب ضرورت ہو مواد کا ریکارڈ فراہم کیا جا سکتا ہے۔

جہتی معائنہ

آمنے سامنے کے طول و عرض، فلینج کے طول و عرض اور دیگر کلیدی مشینی جہتوں کو قابل اطلاق پروڈکٹ کی تفصیلات کے مطابق چیک کیا جاتا ہے۔

پریشر اور سیٹ ٹیسٹنگ

شیل اور سیٹ ٹیسٹ مخصوص معائنہ کی ضروریات کے مطابق کئے جاتے ہیں۔ ٹیسٹ کے نتائج اور قبولیت کے معیار کو آرڈر کی ضروریات کے مطابق دستاویز کیا جا سکتا ہے۔

حتمی معائنہ

شپمنٹ سے پہلے، والو کو جسم کی حالت، فلینج کی سطح، ہینڈ وہیل آپریشن، شناختی نشانات اور مجموعی اسمبلی کے لیے چیک کیا جاتا ہے۔

پیکجنگ

فلینج کے چہرے اور دیگر کنکشن کی سطحیں پیک کرنے سے پہلے محفوظ ہیں۔ والو کو اس کے سائز اور شپنگ کے طریقے کے مطابق پیک کیا جاتا ہے تاکہ نقل و حمل کے دوران اثرات اور آلودگی کے خطرے کو کم کیا جا سکے۔

برآمدی پیکیجنگ میں والو کے طول و عرض اور نقل و حمل کی ضروریات کے مطابق کارٹن، حفاظتی مواد اور پلائیووڈ کیسز شامل ہو سکتے ہیں۔ پروڈکٹ مارکنگ اور شپنگ دستاویزات آرڈر کے مطابق تیار کی جا سکتی ہیں۔

اکثر پوچھے گئے سوالات

Q1: ANSI سٹینڈرڈ فلینجڈ گلوب والو کس کے لیے استعمال ہوتا ہے؟

ایک ANSI سٹینڈرڈ فلینجڈ گلوب والو صنعتی پائپنگ میں ہم آہنگ سیالوں کو ریگولیٹ کرنے اور بند کرنے کے لیے استعمال کیا جاتا ہے۔ ڈسک اور سیٹ کا ڈیزائن آپریشن کے دوران بہاؤ کے گزرنے کو ایڈجسٹ کرنے کی اجازت دیتا ہے، یہ ان ایپلی کیشنز کے لیے موزوں بناتا ہے جہاں فلو کنٹرول کی ضرورت ہوتی ہے۔

Q2: گلوب والو اور گیٹ والو میں کیا فرق ہے؟

ایک گلوب والو ایک ڈسک کا استعمال کرتا ہے جو سیٹ کی طرف بڑھتا ہے اور عام طور پر تھروٹلنگ اور بہاؤ ایڈجسٹمنٹ کے لیے استعمال ہوتا ہے۔ گیٹ والو گیٹ کو بہاؤ کے راستے سے دور لے جاتا ہے اور عام طور پر مسلسل تھروٹلنگ کے بجائے تنہائی کے لیے استعمال ہوتا ہے۔

Q3: اس والو پر فلانگ والے سرے کیوں استعمال ہوتے ہیں؟

فلینجڈ سرے پائپ لائن کو بولٹ کنکشن فراہم کرتے ہیں اور پائپ کو کاٹے بغیر دیکھ بھال کے لیے والو کو ہٹانے کی اجازت دیتے ہیں۔ وہ عام طور پر صنعتی پائپنگ سسٹمز پر استعمال ہوتے ہیں جہاں معیاری فلینج کے طول و عرض کی ضرورت ہوتی ہے۔

Q4: کیا مواد دستیاب ہیں؟

درج کنفیگریشن میں باڈی اور ڈسک کے لیے CF8/CF8M، اسٹیم کے لیے F304/F316، اور مخصوص سیٹ میٹریل کے اختیارات شامل ہیں۔ آپریٹنگ میڈیم اور درجہ حرارت کے مطابق دیگر مواد پر غور کیا جا سکتا ہے۔

Q5: کیا والو کو بھاپ کے لیے استعمال کیا جا سکتا ہے؟

ہاں، بشرطیکہ دباؤ، درجہ حرارت اور مواد کی ترتیب مخصوص آپریٹنگ حدود کے اندر ہو۔ سیٹ اور سگ ماہی کے مواد کو بھاپ کے اصل حالات کے لیے چیک کیا جانا چاہیے۔

Q6: صحیح والو کو منتخب کرنے کے لئے کونسی معلومات کی ضرورت ہے؟

اہم معلومات میں پائپ کا سائز، پریشر کلاس، فلینج کا معیار، درمیانہ، آپریٹنگ پریشر، درجہ حرارت، مواد کی ضروریات اور کوئی بھی NACE یا پروجیکٹ کے لیے مخصوص تقاضے شامل ہیں۔

Q7: والو کو کیسے برقرار رکھا جانا چاہئے؟
