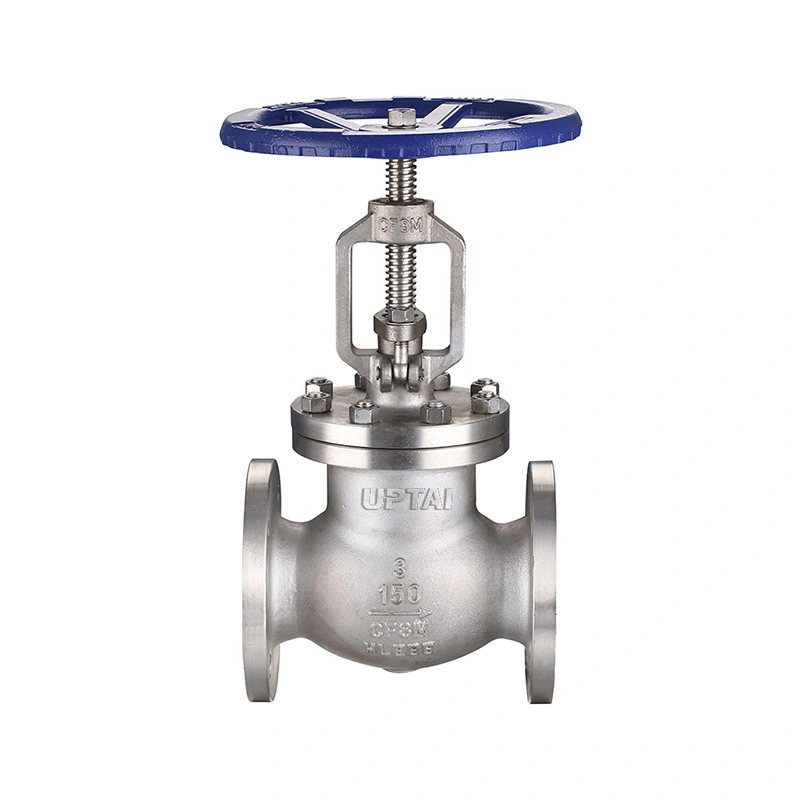

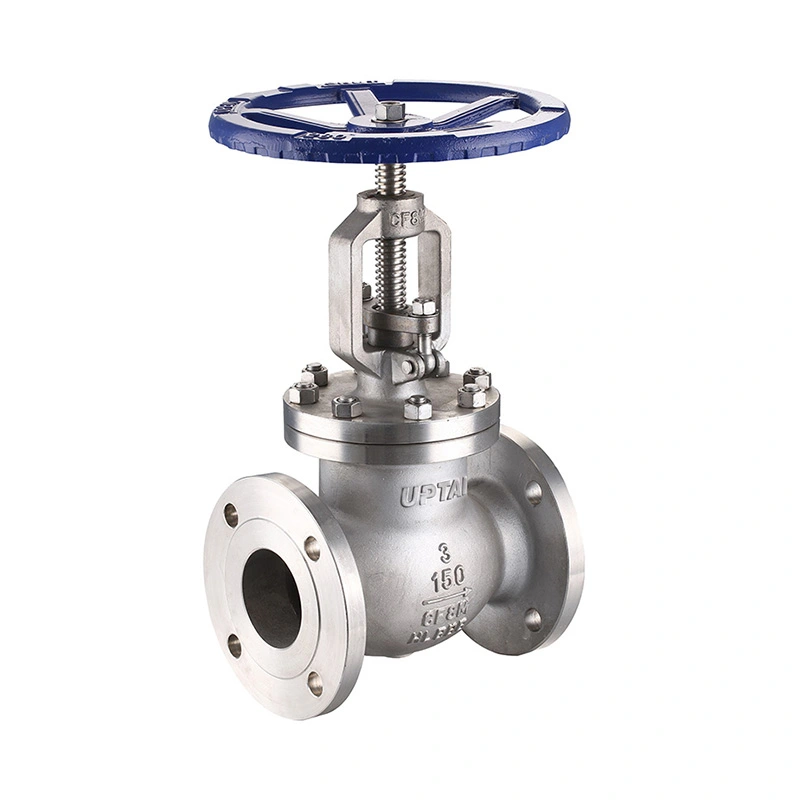

کلاس 150 جعلی سٹینلیس سٹیل فلینجڈ گلوب والو

کلاس 150 جعلی سٹینلیس سٹیل فلینجڈ گلوب والو صنعتی پائپنگ اور پروسیسنگ آلات کے لئے ایک جعلی سٹینلیس سٹیل گلوب والو ہے۔ یہ شٹ آف اور فلو ریگولیشن کے لیے ایک لکیری حرکت پذیر ڈسک کا استعمال کرتا ہے، جس میں RF سے مطابقت رکھنے والے فلینجڈ اینڈز اور ہینڈ وہیل آپریشن ہے۔ والو F304 اور F316 مواد کے اختیارات کے ساتھ 1/2" سے 2" سائز میں دستیاب ہے۔

جعلی باڈی، ڈسک، اسٹیم اور سیٹ میٹریل کو ورکنگ میڈیم، پریشر اور درجہ حرارت کے مطابق منتخب کیا جا سکتا ہے۔ والو کی تفصیلات میں قابل اطلاق سروس کی شرائط کے لیے NACE MR0175/ISO 15156 کے تقاضے بھی شامل ہیں۔

اہم ابعاد

تعمیر اور سروس کی شرائط

والو باڈی ASTM A182 F304 یا F316 جعلی سٹینلیس سٹیل سے بنائی گئی ہے۔ ڈسک والو محور کے ساتھ حرکت کرتی ہے اور سیٹ کے خلاف بند ہوجاتی ہے۔ ہینڈ وہیل کو موڑنے سے ڈسک کی پوزیشن بدل جاتی ہے، جس سے والو کو شٹ آف یا کنٹرول شدہ بہاؤ ایڈجسٹمنٹ کے لیے استعمال کیا جا سکتا ہے۔

یہ ڈسک ASTM A182 F304 یا ASTM A182 F316 میں STL#6 آپشن کے ساتھ دستیاب ہے جیسا کہ تفصیلات میں درج ہے۔ اسٹیم اور سیٹ F304 یا F316 میں دستیاب ہیں۔ مواد کے انتخاب میں عمل کے سیال، ارتکاز، آپریٹنگ درجہ حرارت اور سنکنرن کے حالات کو مدنظر رکھنا چاہیے۔

والو کو 285 PSI کے درج کردہ زیادہ سے زیادہ ورکنگ پریشر کے ساتھ CL150 کا درجہ دیا گیا ہے۔ درجہ حرارت کی مخصوص حد -29℃ + 425℃ ہے۔ آپریٹنگ درجہ حرارت پر قابل اطلاق دباؤ درجہ حرارت کی درجہ بندی کے خلاف حقیقی قابل اجازت دباؤ کی جانچ کی جانی چاہئے۔

Flanged کنکشن اور ایپلی کیشنز

کلاس 150 جعلی سٹینلیس سٹیل فلینجڈ گلوب والو کنکشن کے معیار کے لیے مخصوص کردہ ASME B16.5 کے ساتھ RF-مطابقت پذیر فلینجڈ سروں کا استعمال کرتا ہے۔ فلینجڈ کنکشن والو کو ایک مماثل پائپ لائن فلینج سے بولٹ کرنے کی اجازت دیتا ہے اور جب معائنہ یا دیکھ بھال کی ضرورت ہو تو اسے ہٹا دیا جاتا ہے۔

انسٹالیشن سے پہلے، فلینج کا سائز، پریشر کلاس، گسکیٹ، بولٹنگ اور آمنے سامنے ڈائمینشن چیک کریں۔ والو کنکشن پر ضرورت سے زیادہ مکینیکل بوجھ سے بچنے کے لیے پائپ لائن کو صحیح طریقے سے جوڑ دیا جانا چاہیے۔

والو تیل اور گیس، پیٹرو کیمیکل، کیمیائی پروسیسنگ، صنعتی افادیت اور دیگر پائپنگ کے نظام میں استعمال کیا جا سکتا ہے جہاں سٹینلیس سٹیل کی تعمیر اور دستی بہاؤ کنٹرول کی ضرورت ہوتی ہے. مناسب میڈیا میں پانی، بھاپ، ہوا، تیل اور ہم آہنگ عمل کے سیال مخصوص دباؤ، درجہ حرارت اور مادی حدود کے اندر شامل ہو سکتے ہیں۔

اندرونی بہاؤ کے راستے کی وجہ سے گلوب والوز میں عام طور پر سٹریٹ تھرو آئسولیشن والوز سے زیادہ پریشر ڈراپ ہوتا ہے۔ جہاں والو کو مسلسل بہاؤ ریگولیشن کے لیے استعمال کیا جائے گا، سائزنگ کے دوران مطلوبہ بہاؤ کی شرح، پریشر ڈراپ اور آپریٹنگ فریکوئنسی پر غور کیا جانا چاہیے۔

انتخاب، جانچ اور اکثر پوچھے گئے سوالات

آرڈر کرتے وقت والو کا سائز، پریشر کلاس، فلینج کا معیار، درمیانہ، آپریٹنگ پریشر، درجہ حرارت، باڈی اور ٹرم میٹریل، مقدار اور کوئی خاص معائنہ یا دستاویزات کی ضروریات فراہم کریں۔ متبادل ایپلی کیشنز کے لیے، موجودہ والو ڈرائنگ، نام کی تختی کی معلومات یا آمنے سامنے کے طول و عرض کو کنفیگریشن کی تصدیق کے لیے استعمال کیا جا سکتا ہے۔

تفصیلات میں ڈیزائن اور مینوفیکچرنگ کے لیے API 602، آمنے سامنے کے طول و عرض کے لیے ASME B16.10، پریشر درجہ حرارت کی درجہ بندی کے لیے ASME B16.34 اور جانچ اور معائنہ کے لیے API 598 کی فہرست دی گئی ہے۔ معائنہ میں مواد کی تصدیق، جہتی جانچ، شیل ٹیسٹنگ، سیٹ کے رساو کی جانچ اور قابل اطلاق ضروریات کے مطابق حتمی آپریٹنگ معائنہ شامل ہوسکتا ہے۔

شینگٹائی چین کے ژیجیانگ کے شہر وینزو میں صنعتی والوز تیار کرتا ہے۔ پیداوار میں مشینی، اسمبلی، جانچ اور معائنہ شامل ہے، آرڈر کی ضروریات کے مطابق مصنوعات کی دستاویزات دستیاب ہیں۔

1. جعلی سٹینلیس سٹیل گلوب والو کس کے لیے استعمال ہوتا ہے؟

ایک جعلی سٹینلیس سٹیل گلوب والو مینوئل شٹ آف اور فلو ریگولیشن کے لیے استعمال کیا جاتا ہے۔ ڈسک کی لکیری حرکت ضروری بہاؤ کے حالات کے مطابق افتتاحی کو ایڈجسٹ کرنے کی اجازت دیتی ہے۔

2. گلوب والو اور گیٹ والو میں کیا فرق ہے؟

ایک گلوب والو ایک ڈسک کا استعمال کرتا ہے جو سیٹ کی طرف بڑھتا ہے اور شٹ آف اور فلو ریگولیشن دونوں کے لیے موزوں ہے۔ گیٹ والو ایک گیٹ کا استعمال کرتا ہے جو عمودی طور پر حرکت کرتا ہے اور عام طور پر مکمل طور پر کھلے یا مکمل طور پر بند ہونے پر تنہائی کی خدمت کے لیے استعمال ہوتا ہے۔

3. کیا F304 اور F316 مواد کو منتخب کیا جا سکتا ہے؟

جی ہاں تفصیلات میں باڈی، اسٹیم اور سیٹ کے لیے ASTM A182 F304 اور F316 کے اختیارات درج ہیں۔ مناسب مواد کو درمیانے درجے، درجہ حرارت اور سنکنرن کے حالات کے مطابق منتخب کیا جانا چاہئے.

4. والو کے انتخاب کے لیے کونسی معلومات کی ضرورت ہے؟

کلیدی معلومات میں والو کا سائز، پریشر کلاس، فلینج اسٹینڈرڈ، میڈیم، آپریٹنگ پریشر، درجہ حرارت، مواد کی ضروریات اور کوئی بھی NACE یا معائنہ کی ضروریات شامل ہیں۔ متبادل والو کی تصدیق کے لیے موجودہ ڈرائنگ بھی فراہم کی جا سکتی ہیں۔

5. کیا دیگر مواد فراہم کیا جا سکتا ہے؟

جی ہاں دیگر مواد درخواست پر دستیاب ہیں۔ مطلوبہ مواد کے امتزاج کی تصدیق سروس میڈیم، آپریٹنگ حالات اور قابل اطلاق پروجیکٹ کی وضاحتوں کے مطابق کی جانی چاہیے۔

6. flanged کنکشن کا کام کیا ہے؟

فلینجڈ کنکشن والو کو پائپ لائن کے فلینجز کے ساتھ بولٹ کرنے کی اجازت دیتا ہے۔ یہ پائپ کو کاٹے بغیر معائنہ یا دیکھ بھال کے لیے پائپ لائن سے والو کو ہٹانے کی بھی اجازت دیتا ہے۔

7. کلاس 150 جعلی سٹینلیس سٹیل فلینجڈ گلوب والو کیا ہے؟

یہ ایک جعلی سٹینلیس سٹیل والو باڈی کو کلاس 150 فلینجڈ سروں اور گلوب والو ڈسک میکانزم کے ساتھ جوڑتا ہے۔ یہ مخصوص دباؤ، درجہ حرارت اور مادی حدود کے اندر ہم آہنگ صنعتی سیالوں کے لیے ہے۔
