3PC بال والوز

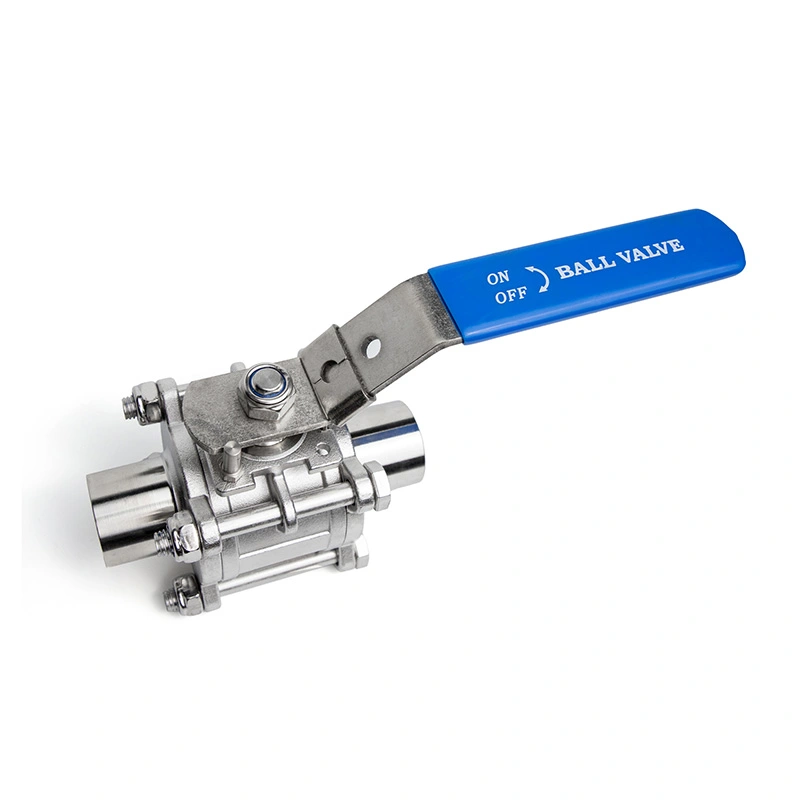

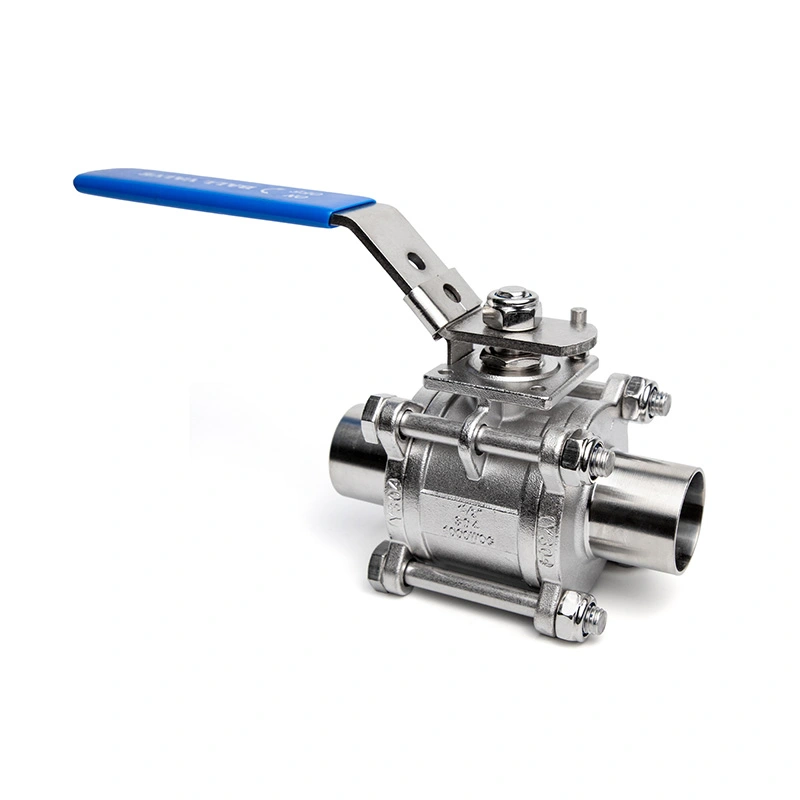

3 ٹکڑا مکمل طور پر انکیپسولیٹڈ بٹ ویلڈیڈ سینیٹری بال والو
Shangtai 3 ٹکڑا مکمل طور پر انکیپسولیٹڈ بٹ ویلڈڈ سینیٹری بال والو 304/316 سٹینلیس سٹیل میں دستیاب ہے جس کے بٹ ویلڈ اینڈز تقریبا Ra 0.15μm تک ختم ہیں۔ اس کی مکمل طور پر انکیپسولیٹڈ سیل اور ہموار اندرونی بہاؤ کا راستہ پروڈکٹ کی باقیات کو کم کرنے اور CIP/SIP کی صفائی کو سپورٹ کرنے کے لیے ڈیزائن کیا گیا ہے۔ ISO 9001 اور CE دستاویزات قابل اطلاق کنفیگریشنز کے لیے دستیاب ہیں، جو والو کو ہائیجینک فلوڈ پروسیسنگ سسٹمز کے لیے موزوں بناتے ہیں۔
یہ 3 ٹکڑا مکمل طور پر انکیپسولیٹڈ بٹ ویلڈڈ سینیٹری بال والو حفظان صحت کے پائپنگ سسٹم سے مستقل کنکشن کے لیے بٹ ویلڈ سروں کا استعمال کرتا ہے۔ ویلڈ کے سروں کی اندرونی اور بیرونی سطحوں کو تقریبا Ra 0.15μm کی سطح کی کھردری پر مشین بنایا جاتا ہے، جو ایک ہموار ویلڈنگ کی سطح فراہم کرتا ہے اور ان جگہوں کو کم کرتا ہے جہاں جوڑوں کے ارد گرد باقیات جمع ہو سکتی ہیں۔
والو مکمل طور پر انکیپسولیٹڈ مہروں کا استعمال کرتا ہے، جس میں لچکدار سگ ماہی عنصر ایک ہموار حفاظتی ڈھانچے کے اندر بند ہوتا ہے تاکہ بے نقاب خلا اور مصنوعات کی برقراری کو محدود کیا جا سکے۔ 304 یا 316 سٹینلیس سٹیل میں دستیاب ہے، اسے سینیٹری پروسیسنگ اور CIP/SIP کی صفائی کے لیے پالش اندرونی بہاؤ کے راستے کے ساتھ فراہم کیا جا سکتا ہے۔ تھری پیس کنسٹرکشن والو کو الگ تھلگ اور افسردہ کرنے کے بعد معائنہ اور تبدیل کرنے کے لیے اندرونی سگ ماہی کے اجزاء تک رسائی کی اجازت دیتا ہے۔
اہم ابعاد
| سائز | 1/4"-6" |
| پریشر کلاس | سی ایل 150 |
| سینیٹری ویلڈ ختم | EN10357(DIN11850) / ISO1127 |
| زیادہ سے زیادہ دباؤ | 285PSI |
| ڈیزائن اور مینوفیکچرنگ کے معیارات | ASME B16.34 |
| جانچ اور معائنہ | API598 |
| پریشر درجہ حرارت کی درجہ بندی | ASME B16.34 |
| درجہ حرارت کی حد | -25℃~150℃ |
| جسمانی مواد | ASTM A351 CF8M（316） |
| گیند کا مواد | ASTM A182 F316 |
| تنے کا مواد | ASTM A182 F316 |
| نشست کا مواد | RPTFE(PTFE+15%fv) |
| اختیارات | دیگر مواد درخواست پر دستیاب ہیں۔ |

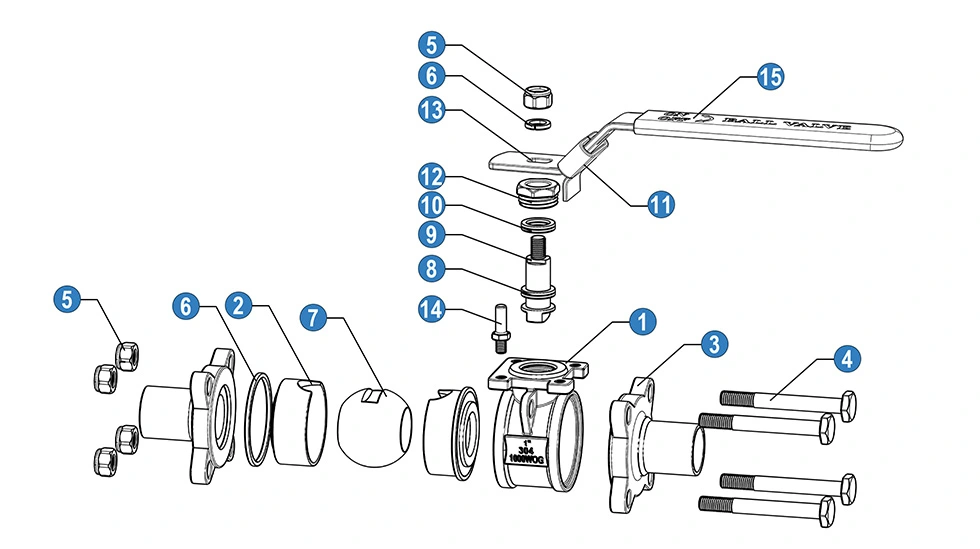

| نہیں | نام | مواد (*N/B) | |
| 1 | جسم | ایس ایس 316 | ایس ایس 304 |
| 2 | بال سیٹ | پی ٹی ایف ای | پی ٹی ایف ای |
| 3 | ٹوپی | ایس ایس 316 | ایس ایس 304 |
| 4 | بولٹ | ایس ایس 304 | ایس ایس 304 |
| 5 | نٹ | ایس ایس 304 | ایس ایس 304 |
| 6 | اسپرنگ واشر | ایس ایس 304 | ایس ایس 304 |
| 7 | گیند | ایس ایس 316 | ایس ایس 304 |
| 8 | رگڑ کی انگوٹھی | پی ٹی ایف ای | پی ٹی ایف ای |
| 9 | تنا | ایس ایس 316 | ایس ایس 304 |
| 10 | تنوں کی پیکنگ | پی ٹی ایف ای | پی ٹی ایف ای |
| 11 | لاکنگ ڈیوائس | ایس ایس 304 | ایس ایس 304 |
| 12 | غدود | ایس ایس 316 | ایس ایس 304 |
| 13 | سنبھالنا | ایس ایس | ایس ایس |
| 14 | پن کو روکیں۔ | ایس ایس 201 | ایس ایس 201 |
| 15 | آستین کو ہینڈل کریں۔ | پیویسی | پیویسی |
· N: ANSl B 2.1 NPT کے مطابق تھریڈ ختم ہوتا ہے۔
· B: دھاگہ BS21 BSP کے مطابق ختم ہوتا ہے۔

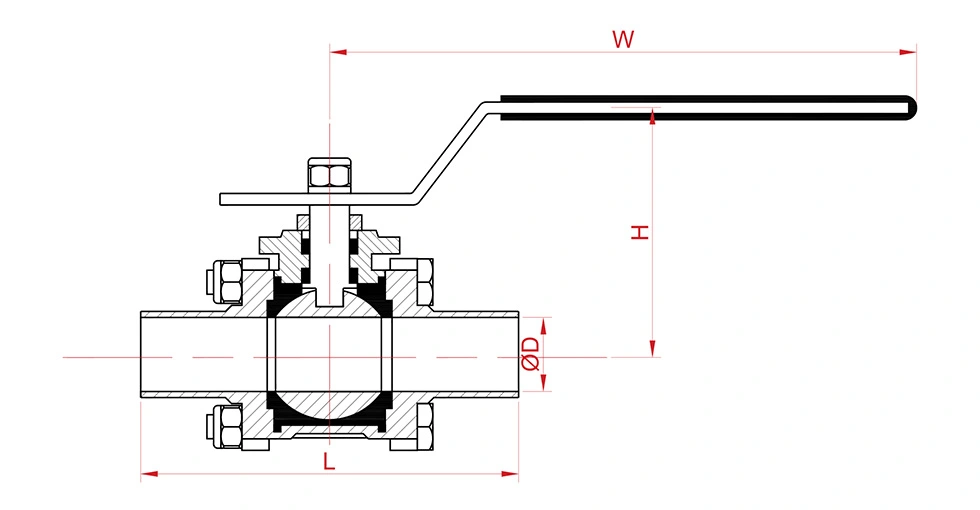

عمومی ابعاد
| سائز | طول و عرض (ملی میٹر) | وزن (کلوگرام) | |||
| D | W | H | L(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
Kv VALUES
Kv (m3/h) = کیوبک میٹر فی گھنٹہ میں پانی کے بہاؤ کی شرح جو 1 b کا پریشر ڈراپ پیدا کرے گی۔ والو کے پار بار.
| سائز | طول و عرض (ملی میٹر) | وزن (کلوگرام) | |||
| D | W | H | L(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
مصنوعات کے فوائد
1. پریسجن ٹرنڈ بٹ ویلڈ اینڈز
ویلڈ کے سروں کی اندرونی اور بیرونی دونوں سطحوں کو Ra ≈ 0.15μm میں درست طریقے سے مشین بنایا گیا ہے، جس سے اعلی سماکشی کو یقینی بنایا جاتا ہے اور سائٹ پر موجود سینیٹری پائپ لائنوں کے ساتھ سخت فٹ، ویلڈنگ کے مستحکم معیار کی ضمانت اور پوشیدہ سینیٹری خطرات کو ختم کرنا کنکشن جوڑوں پر.
2. مکمل طور پر encapsulated سگ ماہی کی ساخت
مکمل طور پر انکیپسولیٹڈ سیل ڈیزائن لچکدار سیلنگ کور کو مکمل طور پر لپیٹ دیتا ہے، بے نقاب ایلسٹومر خلا کو ہٹاتا ہے اور سیال برقرار رکھنے کے علاقے. یہ مؤثر طریقے سے درمیانے درجے کے جمع ہونے اور مائکروبیل کی افزائش کو روکتا ہے، طویل مدتی برقرار رکھتا ہے۔ حفظان صحت کی کارکردگی اور صفائی کے طریقہ کار کو آسان بنانا۔
3. پریمیم سینیٹری گریڈ سٹینلیس سٹیل
304 اور 316 سٹینلیس سٹیل کے اختیارات میں دستیاب، والو بہترین سنکنرن مزاحمت اور مکینیکل فراہم کرتا ہے طاقت آئینے سے پالش اندرونی بہاؤ کا راستہ کم سے کم مزاحمت کے ساتھ ہموار سیال کی منتقلی کو یقینی بناتا ہے، مکمل طور پر سینیٹری صنعتی پائپنگ کی ضروریات کو پورا کرنا۔
4. آسان دیکھ بھال کے لیے 3PC سپلٹ سٹرکچر
تھری پیس اسپلٹ باڈی بغیر کاٹے بغیر پائپ لائن پر مکمل بے ترکیبی اور مہر کی تبدیلی کی اجازت دیتی ہے۔ پوری لائن، سسٹم کے ڈاؤن ٹائم کو بہت کم کرتی ہے اور روزانہ آپریشن اور دیکھ بھال کے اخراجات کو کم کرتی ہے۔
اکثر پوچھے گئے سوالات
1. اس سینیٹری بال والو کے پاس کیا سندیں ہیں؟
ہمارا پروڈکشن سسٹم ISO 9001 سے تصدیق شدہ ہے، اور قابل اطلاق سینیٹری بال والو کنفیگریشنز کے لیے CE دستاویزات دستیاب ہیں۔ دستیاب سرٹیفیکیشن اور دستاویزات کی تصدیق مخصوص مصنوعات اور آرڈر کی ضروریات کے مطابق کی جا سکتی ہے۔
2. اس والو کے لیے کون سے جسمانی مواد دستیاب ہیں؟
معیاری جسمانی مواد کے اختیارات 304 سٹینلیس سٹیل اور 316 سٹینلیس سٹیل ہیں۔ کام کرنے والے میڈیم، درجہ حرارت اور سنکنرن حالات کے مطابق مناسب گریڈ کا انتخاب کیا جا سکتا ہے۔
3. بٹ ویلڈ کی مشینی درستگی کیسے ختم ہوتی ہے؟
بٹ ویلڈ سروں کی اندرونی اور بیرونی سطحیں تقریبا Ra 0.15μm کی سطح کی کھردری پر مشینی ہیں۔ یہ ہموار ویلڈنگ کی سطح فراہم کرتا ہے اور مطابقت پذیر سینیٹری پائپنگ کے ساتھ مناسب کنکشن کی حمایت کرتا ہے۔
4. 3 پیس مکمل طور پر انکیپسولیٹڈ بٹ ویلڈیڈ سینیٹری بال والو کی اہم خصوصیات کیا ہیں؟
والو بٹ ویلڈ کے سروں کو یکجا کرتا ہے، مکمل طور پر انکیپسولیٹڈ سیل اور 304 یا 316 سٹینلیس سٹیل کی تعمیر۔ ہموار اندرونی ترتیب سینیٹری پروسیسنگ سسٹم کے لیے موزوں ہے جہاں CIP یا SIP کی صفائی کی ضرورت ہوتی ہے۔
5. کیا ہم سائٹ پر معائنہ کے لیے آپ کی فیکٹری کا دورہ کر سکتے ہیں؟
جی ہاں فیکٹری وینزو، ژیجیانگ، چین میں واقع ہے، وینزو ہوائی اڈے سے کار کے ذریعے تقریبا 10 منٹ. فیکٹری کے دوروں کا پہلے سے اہتمام کیا جا سکتا ہے، وزٹ شیڈول کے مطابق استقبالیہ تعاون فراہم کیا جاتا ہے۔
