3PC بال والوز

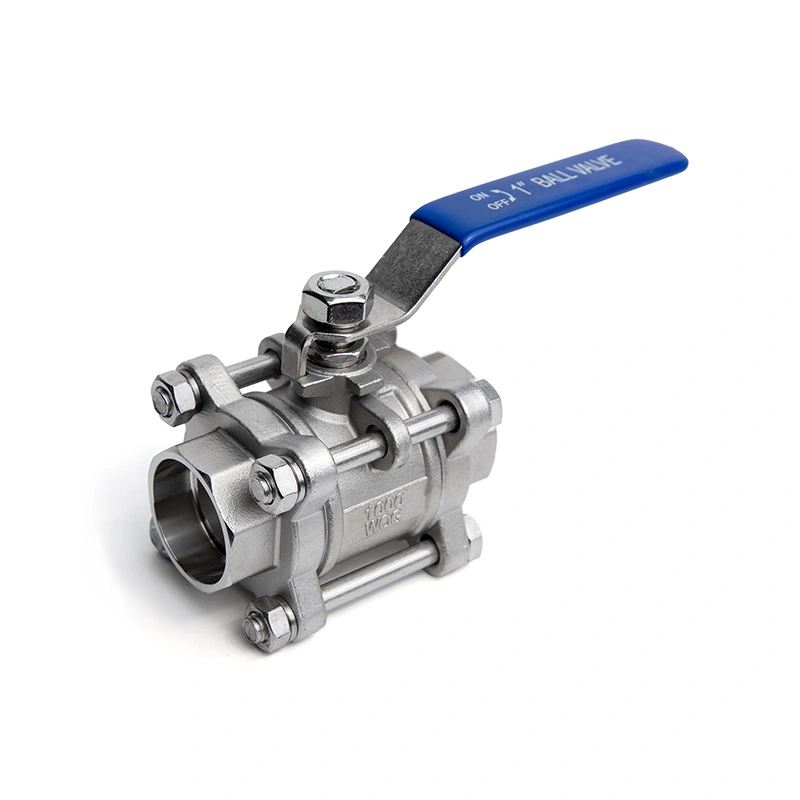

3PC ساکٹ ویلڈیڈ سٹینلیس سٹیل بال والو ختم ہوتا ہے۔
ویلڈڈ کنکشن کے ساتھ صنعتی پائپنگ کے لیے، 3PC ساکٹ ویلڈ اینڈز سٹینلیس سٹیل بال والو ایک سٹینلیس سٹیل باڈی کو تھری پیس ڈھانچے کے ساتھ ملاتا ہے اور کمپیکٹ پائپ لائن کی تنصیب کے لیے ساکٹ-ویلڈ سروں کو جوڑتا ہے۔ Shangtai تیل، گیس، کیمیکل پروسیسنگ اور پانی کی صفائی کے نظام کے لیے یہ کنفیگریشن پیش کرتا ہے، جس میں فیکٹری کوٹیشن، بلک آرڈرز اور تصریح پر مبنی OEM سروس مختلف پروجیکٹ کی ضروریات کے لیے دستیاب ہے۔
3PC ساکٹ ویلڈ اینڈز سٹینلیس سٹیل بال والو ایک تھری پیس سٹینلیس سٹیل باڈی کو ساکٹ ویلڈ اینڈز کے ساتھ جوڑتا ہے تاکہ کمپیکٹ، مستقل پائپ لائن کنکشن ہوں۔ اس کی سپلٹ باڈی کی تعمیر والو کو الگ تھلگ اور افسردہ کرنے کے بعد اندرونی مہروں اور دیگر قابل استعمال اجزاء تک رسائی حاصل کرنے کی اجازت دیتی ہے۔ فل پورٹ فلو پیسیج کم بہاؤ مزاحمت کو سپورٹ کرتا ہے، جبکہ گیند اور سیٹ کا ڈیزائن ہم آہنگ سیالوں کے لیے دو طرفہ شٹ آف فراہم کرتا ہے۔ یہ تیل اور گیس، کیمیائی پروسیسنگ، پانی کی صفائی اور دیگر صنعتی نظاموں میں ہائی پریشر پائپنگ کے لیے موزوں ہے۔
اہم ابعاد
| سائز | 1/4"-6" |
| پریشر کلاس | سی ایل 150 |
| تھریڈ سٹینڈرڈ | SW |
| زیادہ سے زیادہ دباؤ | 285PSI |
| ڈیزائن اور مینوفیکچرنگ کے معیارات | ASME B16.34 |
| جانچ اور معائنہ | API598 |
| پریشر درجہ حرارت کی درجہ بندی | ASME B16.34 |
| درجہ حرارت کی حد | -25℃~150℃ |
| جسمانی مواد | ASTM A351 CF8M（316） |
| گیند کا مواد | ASTM A182 F316 |
| تنے کا مواد | ASTM A182 F316 |
| نشست کا مواد | RPTFE(PTFE+15%fv) |
| اختیارات | دیگر مواد درخواست پر دستیاب ہیں۔ |

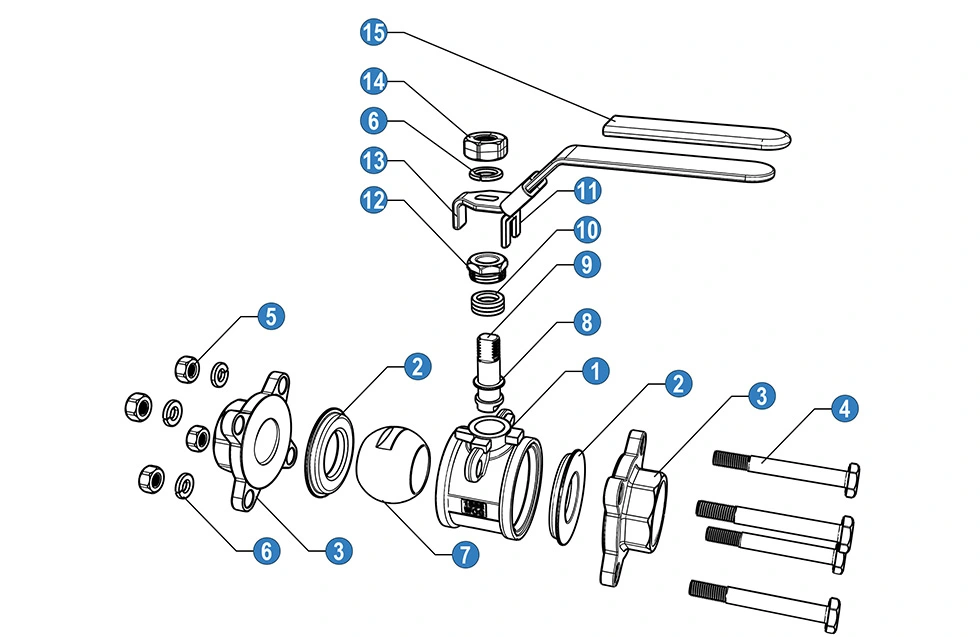

| نہیں | نام | مواد (*N/B) | مواد (*N/B) |
| 1 | جسم | ایس ایس 316 | ایس ایس 304 |
| 2 | بال سیٹ | پی ٹی ایف ای | پی ٹی ایف ای |
| 3 | ٹوپی | ایس ایس 316 | ایس ایس 304 |
| 4 | بولٹ | ایس ایس 304 | ایس ایس 304 |
| 5 | نٹ | ایس ایس 304 | ایس ایس 304 |
| 6 | بہار | ایس ایس 304 | ایس ایس 304 |
| 7 | گیند | ایس ایس 316 | ایس ایس 304 |
| 8 | رگڑ کی انگوٹھی | پی ٹی ایف ای | پی ٹی ایف ای |
| 9 | تنا | ایس ایس 316 | ایس ایس 304 |
| 10 | تنوں کی پیکنگ | پی ٹی ایف ای | پی ٹی ایف ای |
| 11 | تالا لگانا | ایس ایس 304 | ایس ایس 304 |
| 12 | غدود | ایس ایس 316 | ایس ایس 304 |
| 13 | سنبھالنا | ایس ایس | ایس ایس |
| 14 | نٹ | ایس ایس 304 | ایس ایس 304 |
| 15 | سنبھالنا | پیویسی | پیویسی |
* N: ANSl B 2.1 NPT کے مطابق تھریڈ ختم ہوتا ہے۔
* B: دھاگہ BS21 BSP کے مطابق ختم ہوتا ہے۔

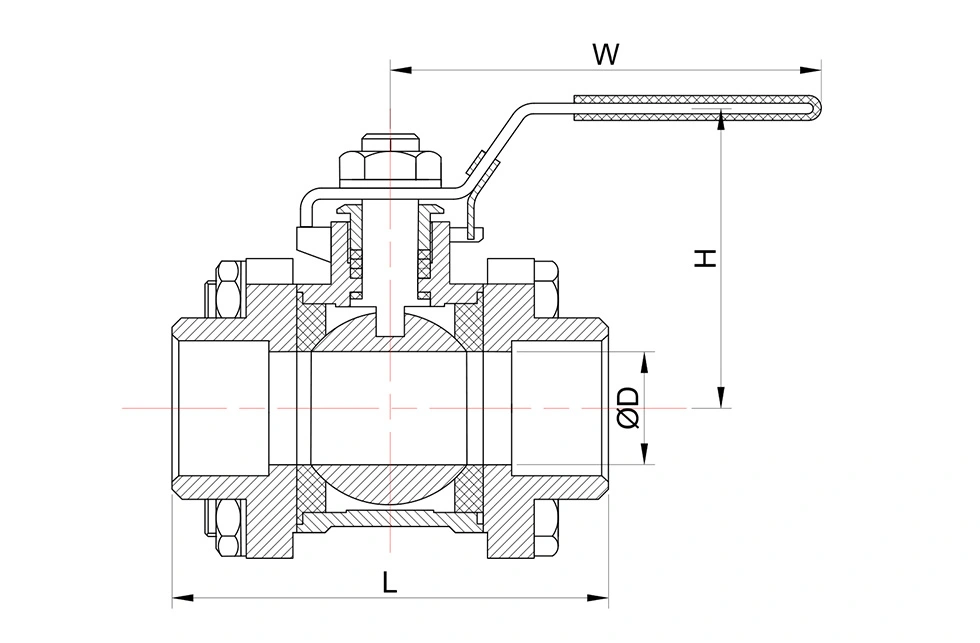

| سائز | ڈی (ملی میٹر) | ڈبلیو (ملی میٹر) | H (mm) | L(mm) | وزن (کلوگرام) |
| 1/4" | 8 | 98 | 55 | 62 | 0.4 |
| 3/8" | 10 | 98 | 55 | 62 | 0.4 |
| 1/2" | 15 | 102 | 63 | 65 | 0.44 |
| 3/4" | 20 | 105 | 65 | 72 | 0.56 |
| 1" | 25 | 110 | 71 | 81 | 0.76 |
| 11/4" | 32 | 128 | 75 | 95 | 1.28 |
| 11/2" | 38 | 155 | 86 | 104 | 1.6 |
| 2" | 49 | 165 | 92 | 125 | 2.3 |
| 21/2" | 63 | 205 | 125 | 145 | 4.9 |
| 3" | 76 | 220 | 145 | 198 | 7.52 |
| 4" | 100 | 275 | 165 | 245 | 13.2 |
KvVALUES
Kv (m3/h) = کیوبک میٹر فی گھنٹہ میں پانی کے بہاؤ کی شرح جو پورے والو میں 1 بار کا پریشر ڈراپ پیدا کرے گی۔
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
والو کے افعال اور اہم خصوصیات
1. ساکٹ-ویلڈ کنکشن
ہم آہنگ پائپنگ کے ساتھ ویلڈڈ انسٹالیشن کے لیے ساکٹ-ویلڈ کے سرے مخصوص کنکشن کے طول و عرض کے مطابق بنائے جاتے ہیں۔ یہ کنکشن عام طور پر چھوٹے بور کی صنعتی لائنوں پر استعمال ہوتا ہے جہاں ایک مستقل پائپ ٹو والو جوائنٹ کی ضرورت ہوتی ہے۔ ویلڈنگ کو قابل اطلاق پائپنگ تفصیلات اور طریقہ کار پر عمل کرنا چاہئے۔
2. تھری پیس باڈی
پائپ لائن کو الگ تھلگ اور افسردہ کرنے کے بعد تھری پیس بولڈ باڈی والو کے اندرونی اجزاء تک رسائی کی اجازت دیتی ہے۔ سیل اور دیگر قابل استعمال حصوں کا مکمل والو اسمبلی کو تبدیل کیے بغیر معائنہ یا تبدیل کیا جا سکتا ہے۔
3. گیند اور سیٹ سگ ماہی
بہاؤ کے راستے کو کھولنے یا بند کرنے کے لیے گیند سیٹ کے خلاف گھومتی ہے۔ والو دونوں بہاؤ کی سمتوں میں شٹ آف فراہم کرتا ہے جب منتخب سیٹ اور سگ ماہی کا مواد سروس کے حالات کے لیے موزوں ہو۔ مکمل طور پر کھلنے پر بہاؤ کا راستہ سیال کو محدود رکاوٹ کے ساتھ والو سے گزرنے دیتا ہے۔
4. سٹینلیس سٹیل کی تعمیر
سٹینلیس سٹیل کی تعمیر ان ایپلی کیشنز کے لیے دستیاب ہے جس میں پانی، تیل، گیس اور کیمیائی میڈیا شامل ہیں۔ مواد کے انتخاب میں سیال کی ساخت، ارتکاز، آپریٹنگ درجہ حرارت، دباؤ اور سنکنرن کے حالات کو مدنظر رکھنا چاہیے۔
شانتائی کے بارے میں
شنگھائی چین کے ژیجیانگ کے وینزو میں مقیم ہے اور گھریلو اور برآمدی منڈیوں کے لیے صنعتی والوز تیار کرتا ہے۔ اس کی پیداواری سرگرمیاں مشینی، والو اسمبلی، پریشر ٹیسٹنگ، معائنہ اور پروڈکٹ مارکنگ کا احاطہ کرتی ہیں۔
کوالٹی مینجمنٹ سسٹم ISO 9001 سے تصدیق شدہ ہے، اور CE دستاویزات قابل اطلاق مصنوعات کے لیے دستیاب ہیں۔ معائنہ میں آرڈر کی ضروریات کے مطابق آنے والے مواد کی جانچ، عمل کے اندر اندر معائنہ، تکمیل شدہ والو کا معائنہ اور پری شپمنٹ چیک شامل ہو سکتے ہیں۔
ساکٹ ویلڈ بال والوز کے لیے، مختلف کنکشن کنفیگریشنز کو مطلوبہ جہتوں اور قابل اطلاق معیارات کے مطابق فراہم کیا جا سکتا ہے۔ قسم A اور Type B ساکٹ ویلڈ کنفیگریشنز مخصوص ضروریات کے لیے دستیاب ہیں، کنکشن کے طول و عرض کی پیداوار سے پہلے تصدیق کی جاتی ہے۔
اکثر پوچھے گئے سوالات
1. ساکٹ ویلڈ اور تھریڈڈ کنکشن میں کیا فرق ہے؟
ساکٹ ویلڈ کنکشن والو اور پائپ کے درمیان ویلڈڈ جوائنٹ کا استعمال کرتے ہیں، جبکہ تھریڈڈ کنکشن پائپ تھریڈز کے ملاپ پر انحصار کرتے ہیں۔ ساکٹ ویلڈ کے سرے عام طور پر چھوٹے بور پائپنگ کے لیے مخصوص کیے جاتے ہیں جہاں مستقل ویلڈ کنکشن کی ضرورت ہوتی ہے۔ مناسب کنکشن پائپنگ کے معیار، دباؤ، درجہ حرارت اور تنصیب کی ضروریات پر منحصر ہے.
2. کیا مختلف ساکٹ ویلڈ کنفیگریشن دستیاب ہیں؟
جی ہاں مختلف ساکٹ ویلڈ کنفیگریشن مطلوبہ طول و عرض اور قابل اطلاق پائپنگ معیارات کے مطابق فراہم کی جا سکتی ہیں۔ پیداوار سے پہلے کنکشن کی قسم اور جہتی ضروریات کی تصدیق کی جانی چاہیے، خاص طور پر متبادل والوز اور برآمدی منصوبوں کے لیے۔
3. Can the valve be opened for internal maintenance?
جی ہاں تھری پیس باڈی کو پائپ لائن کے الگ تھلگ اور افسردہ ہونے کے بعد الگ کیا جا سکتا ہے، جس سے اندرونی مہروں اور دیگر قابل استعمال اجزاء کا معائنہ یا تبدیل کیا جا سکتا ہے۔ پائپ لائن پر دباؤ کے دوران والو کو الگ نہیں کیا جانا چاہئے۔
4. والو کے ساتھ کون سی دستاویزات دستیاب ہیں؟
قابل اطلاق کنفیگریشنز کے لیے ISO 9001 اور CE دستاویزات فراہم کی جا سکتی ہیں۔ مواد کی دستاویزات، معائنہ کے ریکارڈ، ٹیسٹ رپورٹس اور پروڈکٹ ڈرائنگ بھی آرڈر اور پروجیکٹ کی ضروریات کے مطابق فراہم کی جا سکتی ہیں۔
5. 3PC ساکٹ ویلڈیڈ اینڈز سٹینلیس سٹیل بال والو کے لیے کون سی ایپلی کیشنز موزوں ہیں؟
والو تیل اور گیس، پیٹرو کیمیکل، کیمیائی پروسیسنگ، پانی کے علاج، بجلی کی پیداوار اور عام صنعتی پائپنگ میں ہم آہنگ سیالوں کے لئے استعمال کیا جا سکتا ہے. مواد، سیٹ اور سگ ماہی کے اجزاء کو اصل درمیانے، دباؤ اور درجہ حرارت کے مطابق منتخب کیا جانا چاہئے.
6. والو کے انتخاب کے لیے کونسی معلومات درکار ہیں؟
کلیدی معلومات میں والو کا سائز، دباؤ کی درجہ بندی، ساکٹ ویلڈ کے طول و عرض، کام کرنے کا میڈیم، آپریٹنگ پریشر، درجہ حرارت، جسم اور سگ ماہی کا مواد، مقدار اور قابل اطلاق معیارات شامل ہیں۔ متبادل منصوبوں کے لیے، تصدیق کے لیے موجودہ والو ڈرائنگ یا جہتی معلومات بھی فراہم کی جا سکتی ہیں۔
